通用电气飞机发动机安装支架结构设计

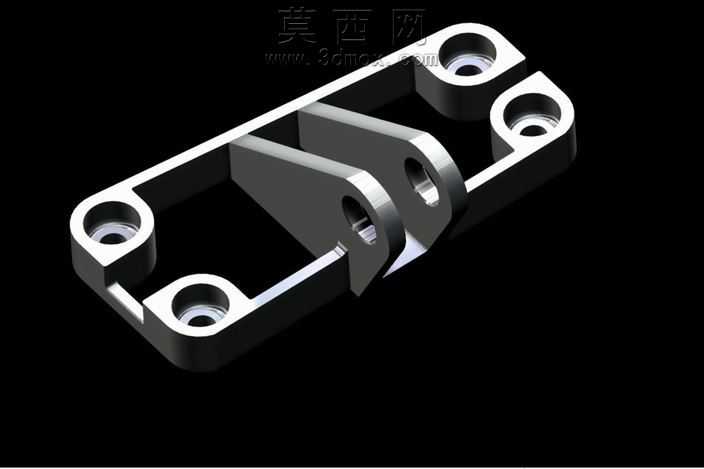

本作品为面向航空航天应用场景的发动机安装支架三维建模设计，整体采用一体化框架式承力结构设计，建模过程中以结构力学性能为核心导向，首先完成整体安装基准的搭建，精准匹配发动机与机身连接的安装点位公差要求。模型主体采用长条形镂空框架构型，四个角部分别设置带沉孔的安装耳座，沉孔深度与孔径参数严格适配航空标准紧固件的装配要求，保证安装后紧固件端面与支架表面齐平，避免突出结构产生额外气动阻力或装配干涉。支架中部设置两组对称分布的铰接承力凸台，凸台处预留同轴销孔，用于实现与发动机安装节的铰接连接，凸台与框架主体之间设置渐变式加强筋结构，筋板厚度从凸台根部向框架边缘平滑过渡，既避免应力集中问题，又能在保证承力强度的前提下尽可能降低结构整体重量，满足航空零部件轻量化的设计要求。建模过程中对所有棱边进行了标准化圆角处理，锐边倒钝参数符合航空零件加工工艺规范，消除加工与装配过程中的应力开裂风险。材质渲染阶段采用航空常用高强度铝合金材质表现，金属表面设置细腻的哑光金属质感，还原真实航空构件的表面处理效果，渲染光影采用45度侧光布置，清晰展现支架的镂空结构、加强筋走向、安装孔位的深度细节，直观呈现各部分的结构衔接关系。设计过程中充分考量了零件的加工工艺性，整体结构无复杂倒扣、无封闭内腔，既适合采用精密铸造工艺进行批量生产，也可通过数控铣削加工完成单件试制，同时结构的对称构型便于生产过程中的装夹定位，降低加工难度与制造成本。支架的镂空框架设计在保证整体抗弯、抗扭刚度的前提下，大幅削减了非承力区域的材料冗余，实现了强度与重量的最优平衡，铰接凸台的位置度、安装孔的同轴度等关键装配参数均在建模阶段完成参数化约束，可直接对接后续的工程图导出与仿真分析流程，为后续的结构强度校核、模态分析提供精准的三维模型基础。
