老式螺旋桨双翼飞机结构线框设计模型

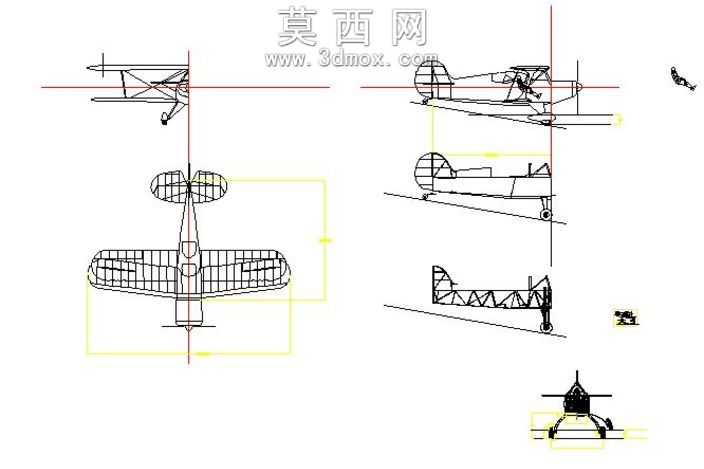

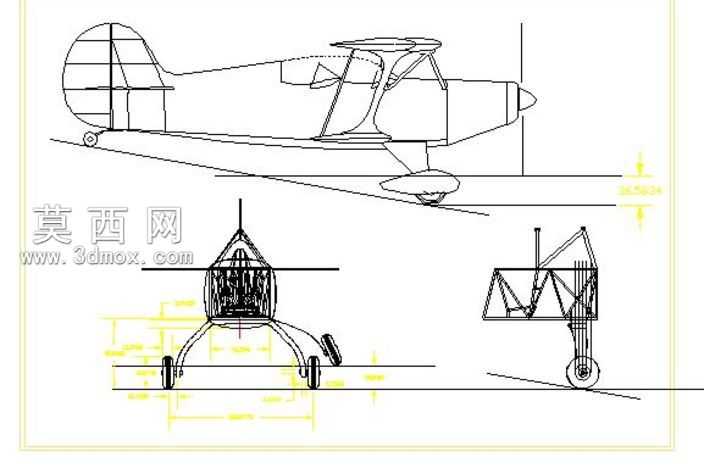

本模型为老式螺旋桨双翼飞机的结构线框设计成果，建模过程以还原早期轻型飞行器的典型构造逻辑为核心思路，采用线框建模方式清晰呈现整机的骨架布局与部件连接关系。建模阶段首先梳理整机的比例基准，以机身纵向轴线为定位基准，依次完成机身主体、上下双层机翼、前置螺旋桨、尾翼组、三点式起落架的轮廓搭建，严格遵循早期双翼机的结构比例特征，确保机身长度、翼展宽度、尾翼尺寸、起落架高度的比例协调统一。模型重点呈现了机身内部的承力骨架结构，通过线框的层级区分，展示了机身框架的桁条、隔框布局，机翼与机身的连接支撑结构，以及起落架的缓冲支柱、轮组安装位的构造细节，清晰还原了早期轻型飞机的机械结构逻辑。材质设计上以线框表达为核心，采用黑色实线勾勒主要承力结构轮廓，黄色辅助线标注关键定位尺寸与装配基准，无需额外赋予复杂的表面材质，通过线的粗细、颜色区分即可清晰区分主结构、辅助结构与定位参考线，让观看者能够直观理解整机的结构组成与部件装配关系。设计过程中重点考量了早期双翼机的结构特征还原：上下机翼通过支撑支柱与张线结构实现连接固定，尾翼组包含垂直安定面、水平安定面与操纵舵面的轮廓区分，前置螺旋桨保留了桨毂与桨叶的基本轮廓，后三点式起落架分别呈现了前部主起落架与尾部尾轮的安装位置与支撑结构，机身前部预留了动力装置的安装空间，座舱区域保留了透明座舱盖的轮廓线，完整覆盖了该类老式飞机的核心结构要素。线框建模的方式摒弃了冗余的曲面细节，将设计重点聚焦于结构逻辑的表达，既能够用于航空发展史的科普展示，也可作为老式飞行器结构学习的参考素材，帮助学习者快速理解早期螺旋桨飞机的整体布局与骨架构造原理，清晰展现了轻型飞行器从整体轮廓到内部支撑的完整设计逻辑。
