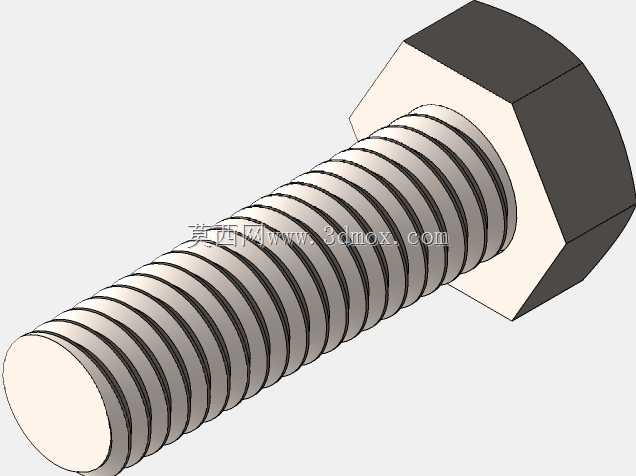

M3规格外六角螺栓与配套六角螺母

　　在消费电子小型结构装配、低压电气柜内部元件固定、小型自动化设备传感模块安装这类对安装空间有严格限制的场景里，M3规格的螺纹紧固件是应用频次极高的连接元件，这套外六角螺栓搭配六角螺母的组合，正是针对这类紧凑安装空间设计的基础连接方案。做小型设备结构设计时，很多新手容易忽略紧固件的安装边界尺寸，最后打样装配才发现扳手没有操作空间，或是螺栓伸出长度干涉内部走线，这套模型在建模阶段就把实际装配的工艺要求考虑进去了，螺栓的六角头对边尺寸严格遵循公制紧固件的标准公差范围，不管是用开口扳手、套筒还是电动起子配套的批头，都能找到对应的操作空间，不会出现建模时头型尺寸偏小导致扳手打滑、或是尺寸偏大挤占周边元件布局空间的问题。

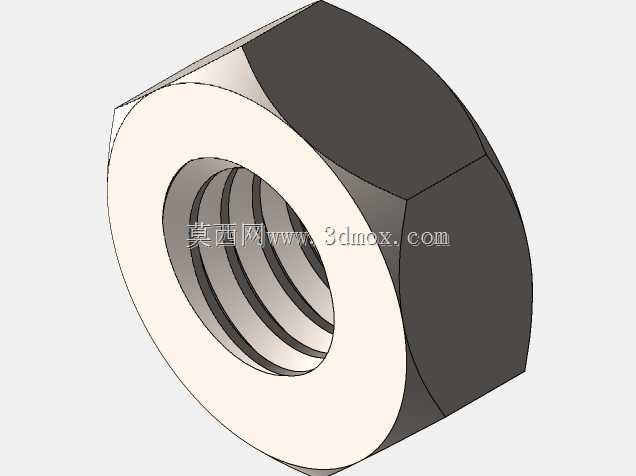

　　从螺纹部分的设计来看，模型还原了M3粗牙螺纹的完整牙型轮廓，牙距、牙型角都符合通用公制螺纹的标准参数，不是很多新手建模时做的装饰性假螺纹，不管是做装配干涉检查、还是后续出工程图标注螺纹参数，都能直接调用，不需要再二次修正牙型尺寸。配套的六角螺母厚度也做了适配，针对M3螺栓的抗拉强度做了匹配，不会出现螺母厚度偏薄、拧紧时螺纹滑牙的问题，螺母的内螺纹和螺栓外螺纹做了间隙配合的公差预留，实际装配时既能顺畅旋合，又不会出现径向旷量过大导致的连接松动问题。很多做小型电源模块、嵌入式控制板安装的结构工程师都有体会，这类小规格紧固件最容易出问题的地方不是强度，而是安装时的操作空间预留，这套模型里螺栓的头部高度、螺母的外接圆尺寸都严格按照标准参数建模，在做布局设计时，可以直接把模型调入装配体，用来校核扳手的操作空间——比如外六角头周边需要预留至少3mm的扳手转动空间，螺母侧如果是沉孔安装，沉孔的直径和深度也可以直接参考模型的尺寸来设计，避免后期加工出来的零件没法顺利拧紧紧固件。

　　从实际使用场景来说，这套紧固件组合可以覆盖从0.5mm到10mm厚度的被连接件锁紧需求，只要选择对应长度规格的螺栓，就能完成从薄钣金片、PCB板到小型塑料壳体的连接固定，螺纹的啮合长度控制在合理范围内，既不会因为啮合过短导致连接强度不足，也不会因为螺栓过长伸出螺母太多，挤占设备内部的走线空间或是干涉其他运动部件。建模时还考虑了实际生产的工艺合理性，螺栓头部和螺杆的过渡处做了标准的退刀槽结构，不会出现直角过渡导致的应力集中问题，在有轻微振动的使用场景下，也能减少螺栓根部断裂的风险；螺母的两端都做了微小的倒角处理，既方便装配时快速对准螺栓螺纹，也能去除加工时的锐边，避免装配时划伤操作人员的手或是划破导线绝缘层。

　　在做三维装配的时候，这套模型可以直接调入标准件库调用，不需要每次都重新绘制螺纹和头型，能节省不少重复建模的时间，而且因为所有尺寸都遵循通用标准，后续导出工程图的时候，只需要标注对应的规格代号，生产车间就能按照标准件采购，不需要额外定制加工，能有效降低项目的物料成本和采购周期。很多刚入行的结构设计师在做小设备设计时，总觉得紧固件是小零件随便画个大概就行，结果到装配的时候才发现各种干涉、扳手伸不进去、螺纹长度不够的问题，这套按照实际标准参数构建的模型，能帮设计师在布局阶段就把这些细节问题规避掉，从源头减少后期改模、调整零件尺寸的麻烦。
