小型1英寸平开合页结构设计

　　做小型箱体结构设计时，很多工程师容易忽略合页这类小连接件的选型边界，要么选大了挤占内部安装空间，要么选小了承重不足导致箱门开合晃动，这款1英寸规格的平开合页，刚好填补了小型收纳盒、弱电箱副门、小型设备检修盖板这类场景的连接件空白。从实际应用场景来看，这类小尺寸合页不适合用在承重要求高的大型门板上，它的适用场景集中在自重不超过1.5kg的薄板类开合结构，比如桌面小型工具盒的上盖、嵌入式弱电模块的保护盖板、小型试验装置的透明观察窗翻盖，还有文创类木质收纳盒的开合连接，这些场景的共同特点是开合频率不算极高，单次开合的受力载荷小，对连接件的外露尺寸要求严格，不能出现合页突出板面过多影响外观或者干涉周边结构的问题。

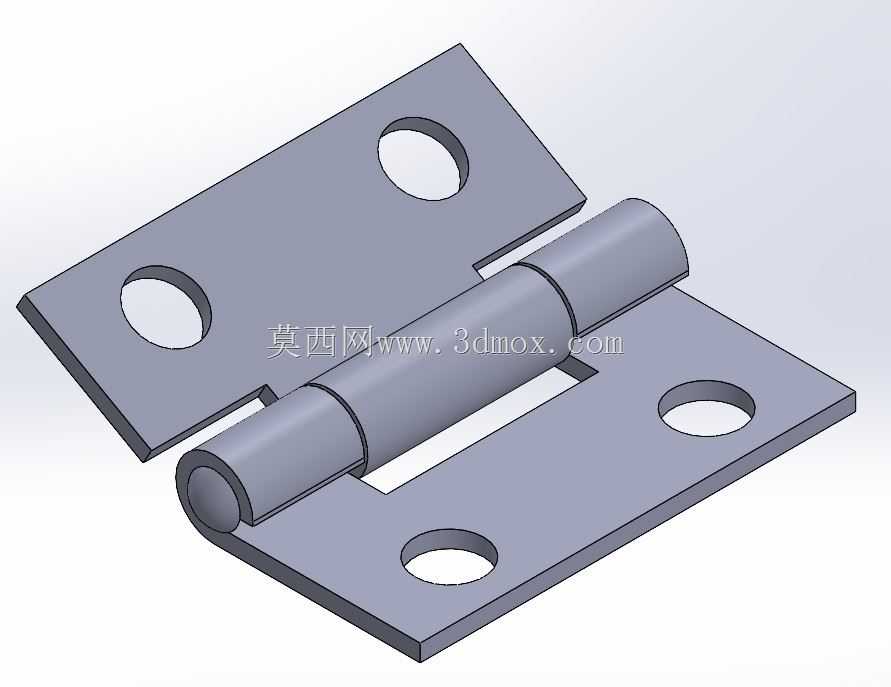

　　从功能特性上看，这款合页采用的是双页片中间穿轴的经典平开合页结构，没有自带阻尼或者定位功能，开合过程完全依靠轴筒之间的转动间隙实现，转动阻尼来自页片卷制轴筒时的配合公差，既不会因为间隙过大出现合页松动晃荡，也不会因为配合过紧导致开合卡滞，不需要额外添加润滑脂就能实现顺畅转动。每个页片上预留了两个沉头安装孔，孔位的位置经过对称排布，安装时不管是左开还是右开的门体都能通用，不需要单独区分左右合页型号，沉头孔的深度刚好适配常用的M3沉头螺丝，安装后螺丝头不会突出页片表面，避免螺丝头刮蹭经过的物体或者勾扯线缆。

　　设计思路上，这款合页没有做多余的造型修饰，整体采用等厚薄板冲压成型的工艺路线，页片边缘做了小尺寸的倒角去毛刺处理，不会出现锋利的割手边缘，中间的轴筒是通过页片端部卷圆工艺成型，中间穿入的销轴两端做了压铆封边，不会出现销轴脱出导致合页散架的问题。两个页片展开时处于完全齐平的状态，闭合时两个页片的贴合面间隙控制在0.1mm以内，不会出现闭合后页片错位导致门体缝隙不均匀的问题。

　　从安装边界尺寸来看，这款合页的总长度为1英寸也就是25.4mm，展开时两个页片的总宽度和长度匹配，单个页片的宽度为合页总宽度的一半，安装时需要在门体和门框上分别预留出对应页片尺寸的安装平面，安装平面的平面度公差建议控制在0.2mm以内，避免安装后合页出现强制变形导致转动卡滞。安装孔的中心距经过精准核算，两个孔分别靠近页片的两个对角位置，固定后受力均匀，不会因为长期开合出现页片翘曲变形的问题。轴筒的直径控制在较小的尺寸范围内，合页闭合时轴筒突出板面的高度很低，对于安装空间局促、合页安装侧与周边结构间隙小于3mm的场景也能适配，不会出现开合过程中轴筒碰撞周边结构的问题。

　　在实际选型使用时需要注意，这类小尺寸合页的页片厚度较薄，不适合用在需要频繁大力开合的结构上，也不适合在有强冲击振动的设备上使用，如果是户外使用的场景，还需要根据使用环境选择对应的表面处理版本，避免长期受潮生锈导致转动失效。建模时这款合页的所有安装孔位、转动配合尺寸都做了精准的公差预留，导入装配体后可以直接匹配安装孔位做配合，不需要再额外调整尺寸，能够大幅缩短小型箱体类结构的设计周期，避免因为小连接件的尺寸误差导致整个装配体出现干涉问题。
