木质支架皮筋动力网球弹射装置设计

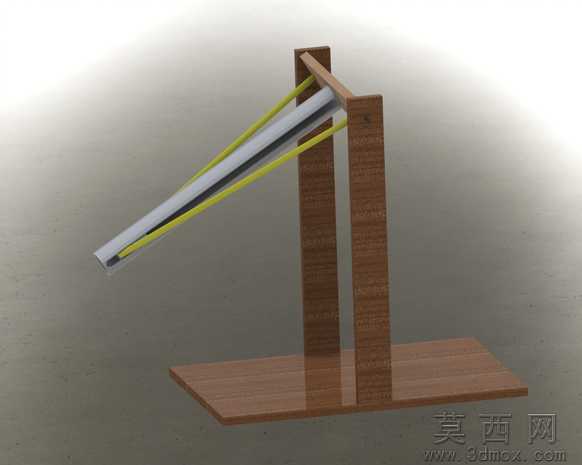

该作品为皮筋动力的网球弹射装置三维设计，整体采用立式木质支撑结构搭配滑动发射轨道完成核心功能搭建。建模阶段首先完成底部矩形木质底座的参数化绘制，保证底座长宽比例适配整体重心需求，避免弹射过程中装置出现侧翻问题；随后在底座上垂直搭建两根平行的矩形木质立柱，立柱顶端通过横向木质压条完成固定，形成稳定的门型支撑框架，建模过程中对立柱与底座、立柱与顶梁的衔接处做了贴合处理，还原实木构件的拼接装配逻辑。核心发射轨道采用长条形槽型结构设计，轨道一端通过铰接结构与支撑框架的下部连接，可实现一定角度的俯仰调整，轨道两侧对称布置高弹性皮筋作为动力源，皮筋一端固定在支撑框架顶梁位置，另一端与轨道上的滑动推块相连，滑动推块可沿轨道内壁顺畅滑动，建模时对皮筋做了拉伸状态的形态还原，通过曲面调整表现弹性构件的张力质感。材质渲染阶段，木质构件统一采用深棕色胡桃木纹理材质，调整材质的粗糙度与反光参数，还原实木表面的哑光质感与细微木纹凹凸；皮筋部分采用亮黄色高弹性橡胶材质，适当提高材质的高光表现，突出橡胶材质的弹性特质；发射轨道的金属部分采用银灰色磨砂金属材质，与木质结构形成明确的材质区分，提升整体视觉层次。结构设计上充分考虑皮筋动力的传动逻辑，滑动推块与轨道的配合间隙控制在合理范围，既保证滑动顺畅无卡顿，又避免间隙过大导致发射方向偏移；支撑框架的两根立柱间距经过参数校核，为皮筋伸缩预留足够的活动空间，避免皮筋伸缩过程中与框架发生摩擦干涉。设计思路围绕简易可实现的弹射需求展开，整体结构无需复杂精密构件，仅通过常见的木质板材、弹性皮筋即可完成实物制作，可用于休闲体育场景的网球弹射练习，也可作为趣味机械结构的教学演示案例，建模过程中对各个构件的装配关系做了清晰的层级划分，方便后续对结构进行优化调整，比如调整皮筋数量改变弹射力度、调整轨道铰接位置改变发射角度，适配不同的使用需求。
