脚踏式网球弹射装置创意结构设计

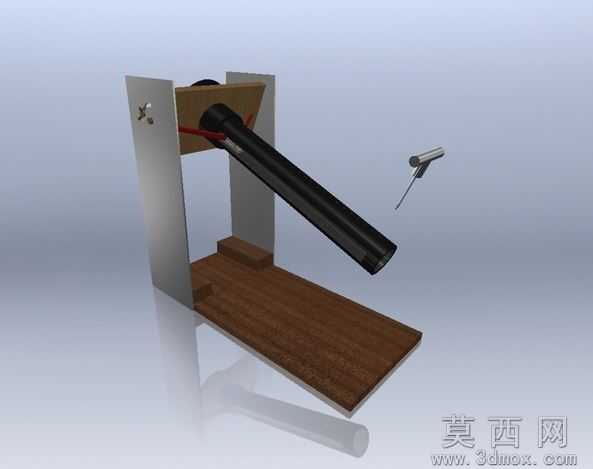

该作品为SolidWorks环境下完成的创意体育器械三维建模，整体围绕脚踏触发式网球弹射的功能逻辑展开结构设计，建模过程从核心功能需求出发，先完成整体运动逻辑的草绘推演，确定以踏板下压作为动力触发方式、倾斜导向管作为网球发射导向通道的基础架构，再逐步拆分各个功能部件完成实体建模。模型的结构组成清晰，包含金属材质的双侧支撑立架、木质纹理的承载底座与上部承托块、黑色管状发射导向通道、弹性蓄力组件以及配套的触发联动结构，各部件之间的装配关系完全符合实际机械运动的逻辑，支撑立架通过紧固件与底座牢固连接，为整个发射结构提供稳定的支撑，上部承托块用于固定发射管的上端位置，保证发射角度的稳定性，踏板结构与弹性蓄力组件联动，当下压踏板时即可完成蓄力释放，将放置在发射管内的网球沿导向通道高速弹出。材质渲染阶段针对不同部件的使用场景匹配了对应的视觉效果，金属支撑件赋予哑光银灰色金属质感，还原冷轧钢支架的真实视觉表现，底座与承托木块赋予深棕色木质纹理，模拟实木构件的自然肌理，发射导向管采用哑光黑色工程塑料质感，弹性部件则还原了橡胶与金属件结合的材质特征，整体渲染效果光影自然，各部件的材质区分明确，能够清晰展现不同构件的外观特征与结构边界。设计过程中充分考虑了结构的可实现性，所有部件的尺寸比例经过反复调整，既保证弹射动力传递路径的顺畅，也兼顾整体装置的操作便捷性，踏板位置设置在底座前端，符合人体脚部操作的自然姿态，发射管的倾斜角度经过多次模拟调整，能够匹配日常休闲玩乐时的网球发射轨迹需求，各连接部位的紧固件位置、装配间隙都按照实际机械装配的标准预留，模型完成后经过干涉检查，不存在部件运动冲突的问题，完整还原了从创意草图到最终成型前的三维结构状态，清晰展现了这款简易球类弹射装置的全部设计细节与结构逻辑。
