加热炉用电动散热风机三维结构设计

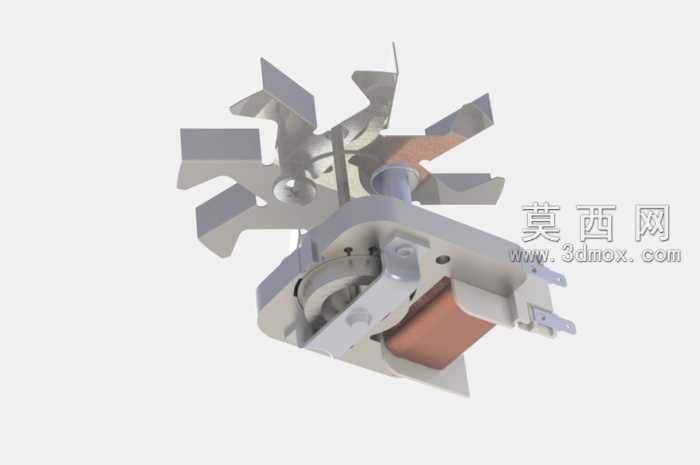

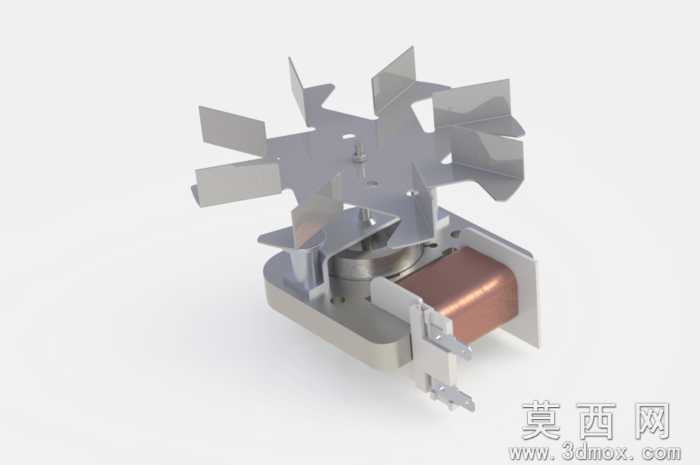

本作品为加热炉配套的电动散热风机三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配设计思路，先逐一完成各单体零件的参数化建模，再按照实际装配约束关系完成整机组合，确保各部件的配合公差、运动间隙完全符合实际生产装配要求。模型完整还原了风机的核心结构：包含多叶片离心式风轮、驱动用罩极电机、安装固定支架、接线端子组件等核心部分，风轮部分采用多翼式前倾叶片设计，建模时精准绘制了每一片叶片的折弯角度、安装倾角，叶片与中心轮毂的连接位置做了贴合实际的圆角过渡处理，还原了金属冲压叶片的成型特征，风轮中心预留了与电机轴配合的安装孔位，配套设置了紧固用的卡扣与螺丝位结构。驱动电机部分完整还原了定子铁芯、漆包线绕组、外壳支架的结构，绕组部分采用铜色材质渲染，还原漆包铜线的视觉特征，电机外壳采用镀锌钢板质感的金属材质，表面做了细微的磨砂质感处理，还原冲压金属件的真实表面效果。安装支架部分根据加热炉的安装场景设计了对应的插装式固定脚，固定脚上预留了安装定位孔与卡扣结构，确保风机可以快速卡装在加热炉的对应安装位上。渲染阶段采用工作室级光照环境，对金属部件的反光度、粗糙度参数进行反复调试，镀锌件呈现出低反光的哑光金属质感，铜绕组呈现出温润的红铜金属光泽，叶片边缘做了轻微的倒角高光处理，还原冲压件的锐边特征。整体结构设计围绕加热炉内的热风循环散热需求展开，风轮的叶片排布经过角度优化，可在电机驱动下形成稳定的定向气流，实现加热炉内部的热量均匀循环与多余热量排出，各部件的连接结构完全参考实物的装配逻辑，没有出现干涉、错位的结构问题，模型可直接用于结构验证、装配教学、产品展示等场景，能够直观呈现小型工频散热风机的内部构造与工作原理。
