拉销栓联合连接结构三维建模作品

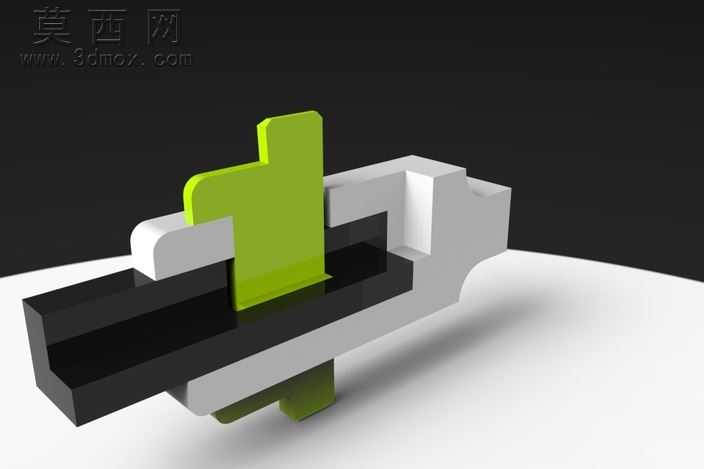

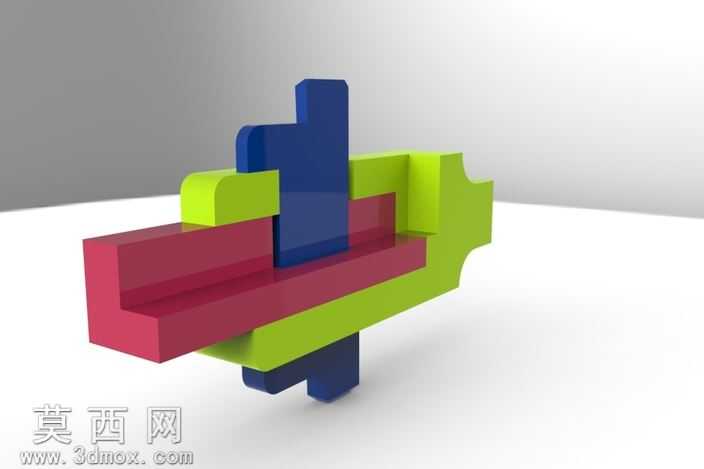

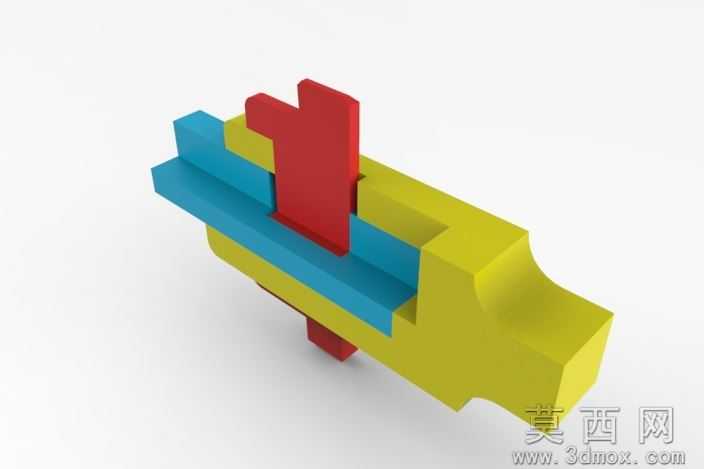

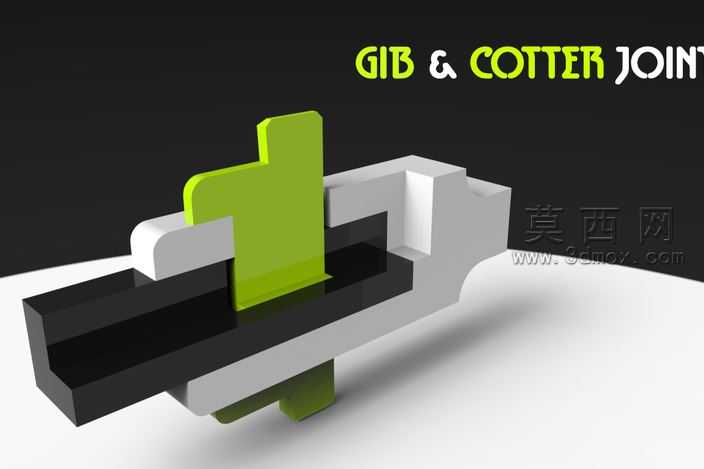

本作品为拉销栓联合连接结构的三维建模成果，建模过程严格遵循机械连接结构的设计规范，依托三维参数化建模逻辑完成全结构搭建。建模阶段首先梳理拉销与栓体的配合逻辑，明确二者的装配定位关系、运动限位边界，通过草图绘制精准勾勒各零件的截面轮廓，对栓体的导向滑槽、拉销的锁紧凸台、基座的配合卡槽等关键结构进行参数化定义，确保各部分尺寸符合机械装配的公差配合要求，可实现无干涉的装配验证。材质与渲染环节，针对不同零件的功能属性匹配对应材质表现：主体承载结构采用哑光磨砂金属材质，还原钢制机械零件的厚重质感与表面细微的加工纹理；活动拉销部件采用亮面金属材质，通过材质光泽度的差异区分固定件与活动件，清晰展现结构的运动层级；基座部分采用深色调哑光材质，突出核心连接结构的视觉重心。渲染阶段采用三点布光方案，主光源模拟工业照明环境凸显结构轮廓，辅助光源补充暗部细节避免结构阴影丢失，环境光添加微弱反射效果，让金属材质的质感表现更贴近真实工业零件的视觉效果，同时通过正交视角与透视视角结合的渲染角度，完整展现拉销栓联合结构的装配状态、锁紧配合关系以及各零件的形态特征。结构设计上，该拉销栓联合结构通过拉销的滑动实现栓体的锁紧与解锁，栓体的卡槽结构与拉销的凸台形成精准的形面配合，可实现快速装拆与可靠锁紧，建模过程中对二者的配合行程、锁紧定位角度进行了精准的参数约束，可直接用于机械结构的装配演示、原理验证以及后续的工程出图参考，完整还原了这类经典机械连接结构的工作逻辑与形态特征。
