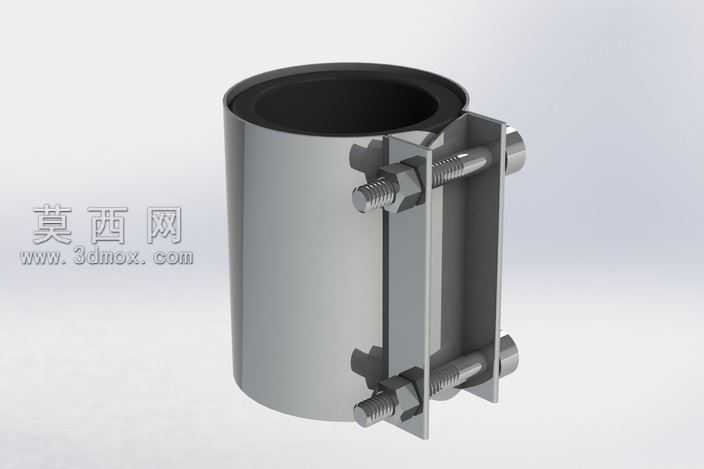

不锈钢管道抱箍式修补连接器三维设计

本作品为管道修补用不锈钢抱箍连接器的三维建模设计，整体建模过程围绕实物的功能结构与装配逻辑展开，首先在三维建模环境中完成主体构件的参数化绘制：先构建圆柱形不锈钢外壳基体，精准控制筒体的内径尺寸适配40mm公称通径的管道，筒体壁厚按照常规承压管道修补件的强度要求设定，保证外壳具备足够的刚性抵抗管道内压产生的径向力。随后完成内部密封胶套的建模，胶套采用筒状结构，外径与不锈钢外壳内径过盈配合，内径略小于待修补管道外径，以此实现安装后的抱紧密封效果，建模时对胶套的唇边、贴合面做了圆角过渡处理，避免应力集中导致密封失效。接下来完成夹紧机构的建模，包含两组对称布置的紧固支架、螺栓、螺母构件：支架采用折弯式钣金结构建模，通过钣金模块绘制折弯轮廓、设置折弯半径与止裂槽，还原五金冲压件的真实加工形态，支架上的螺栓过孔按照标准螺栓的间隙配合尺寸绘制，保证螺栓可顺利穿装。螺栓螺母采用标准件参数化建模，还原外螺纹的牙型轮廓、螺母的六角倒角细节，装配时通过同轴、面重合等配合关系将两组夹紧组件固定在筒体开口侧，实现旋紧螺母时可拉动支架收紧筒体、压缩内部胶套抱紧管道的功能逻辑。材质渲染阶段，不锈钢外壳与金属紧固件采用抛光不锈钢材质，调整材质的反射率、粗糙度参数，还原不锈钢金属表面的冷冽光泽与细微磨砂质感；内部密封胶套采用黑色丁腈橡胶材质，设置较低的反射度与较高的漫反射参数，体现橡胶材质的哑光弹性质感；场景搭建采用浅灰色渐变背景，添加柔和的环境光与定向补光，调整阴影的柔和度，突出构件的金属质感与结构层次，渲染角度选取斜45度视角，可同时展示筒体的圆柱形态、侧面夹紧机构的装配细节，清晰呈现产品的整体外观与核心结构。设计过程中充分考虑该产品的实际使用场景，即管道破损后的带压快速修补，因此建模时严格把控各部件的配合公差，保证收紧后胶套可完全贴合管道外壁，实现无泄漏密封，同时金属构件的边角均做倒角处理，避免安装时划伤操作人员，整体模型结构完整，装配关系清晰，可直接用于产品展示、结构验证与加工参考。
