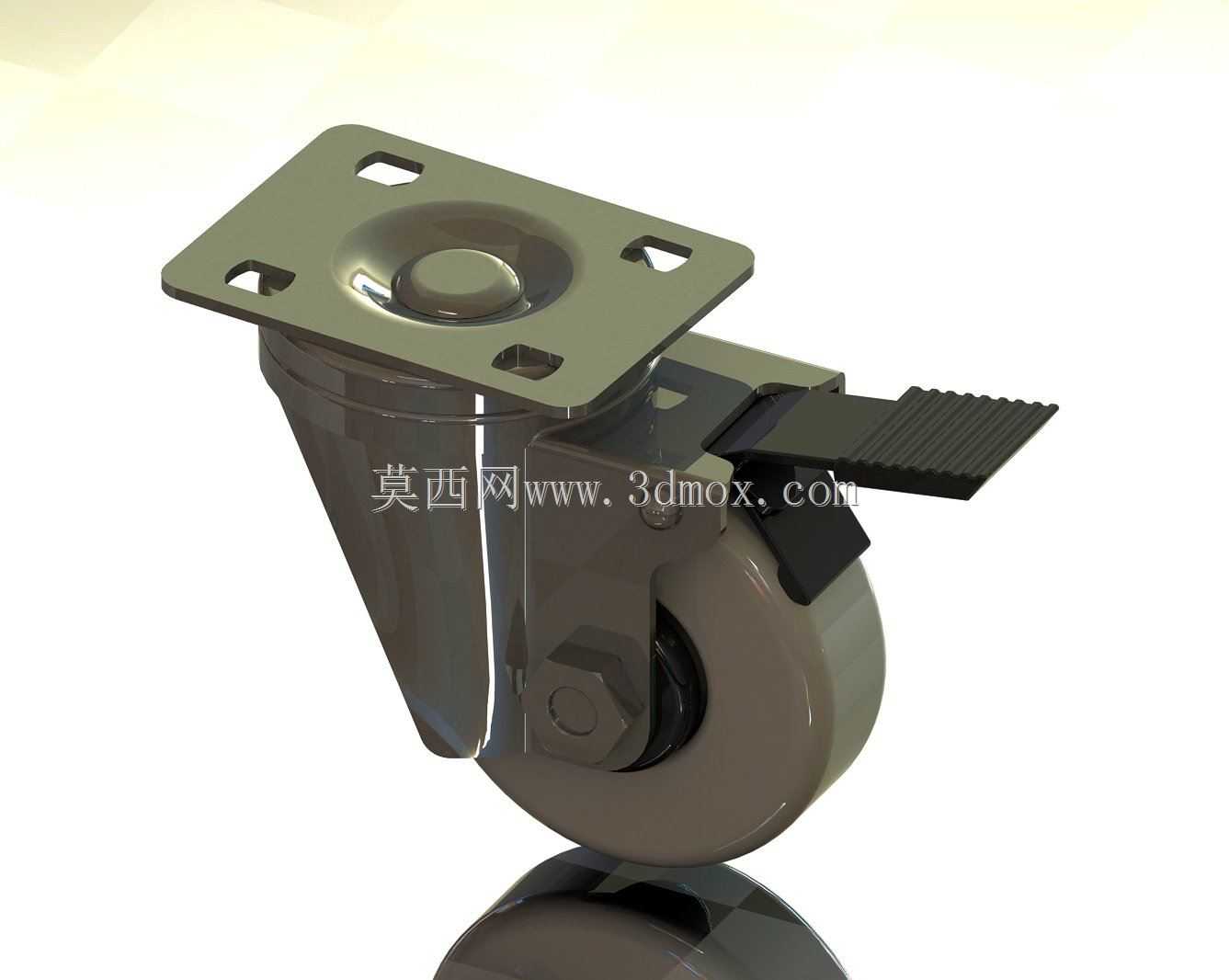

3英寸带刹车平板安装尼龙万向脚轮

　　在工业生产与商用设备的移动支撑场景中，脚轮作为直接决定设备移动灵活性与驻停稳定性的核心零部件，其结构设计合理性直接影响整套设备的使用体验。这款3英寸规格的带刹车尼龙脚轮，采用顶部平板式安装结构，适配绝大多数需要移动功能的工业设备、工装货架、周转推车的底部安装需求，轮体选用尼龙材质，在兼顾承重能力的同时，能有效降低滚动过程中的噪音，对环氧地坪、瓷砖地面等常见工业商用地面的磨损程度远低于金属轮体，适配车间、仓储、商超、医疗配套设备等多场景的地面使用条件。

　　从结构设计逻辑来看，这款脚轮采用万向回转结构，顶部安装板与轮架之间通过回转支承结构连接，可实现360度水平方向自由旋转，设备推行过程中可灵活调整行进方向，无需额外调整设备整体朝向即可完成转向操作，适配狭窄通道内的设备移位需求。安装板采用方形钢板冲压成型，板面上预留四个对称分布的安装孔，孔位尺寸遵循通用工业脚轮安装孔距规范，选型时无需额外改孔即可直接适配原有设备的安装位，降低设备改装的加工成本。轮架部分采用加厚钢板冲压成型后做表面防锈处理，整体承重结构经过力学优化，轮架与轮体的连接轴采用高强度销轴配合防松结构，长期承受交变载荷时不会出现轴体松脱、轮架变形的问题。

　　集成的刹车结构采用踏板式触发设计，刹车踏板设置在轮架侧方，无需弯腰即可通过脚部踩踏完成驻停锁定操作，刹车块同时作用于轮体表面与万向回转结构，锁定后轮体无法滚动、万向结构无法转动，可保证设备在有轻微坡度的地面、或者受到外力碰撞时不会出现意外滑移，满足设备定点作业时的稳定性要求。尼龙轮体内部配置密封式滚珠轴承，滚动阻力小，推行过程顺滑无卡滞，密封结构可阻挡车间内的粉尘、碎屑进入轴承内部，延长轴承的维护周期与使用寿命，即使在多粉尘的加工车间环境下也能保持稳定的滚动性能。

　　从安装边界尺寸来看，3英寸的轮径设计在保证足够离地间隙的同时，不会过度抬升设备的整体重心，安装后设备底部与地面的间隙控制在合理范围内，避免设备重心过高导致的侧翻风险。安装板的外形尺寸、孔位间距、安装面到轮体底部的总高度均遵循行业通用的3英寸平板脚轮尺寸规范，结构设计人员在做设备底部布局时，可直接套用通用安装尺寸完成布局设计，无需反复测绘调整安装空间。轮体的宽度经过优化，在保证足够接地面积降低单位面积地面压强的同时，不会占用过多的设备底部横向空间，四个脚轮配套使用时，轮体旋转过程中不会与相邻脚轮、设备底部的其他结构件发生运动干涉。

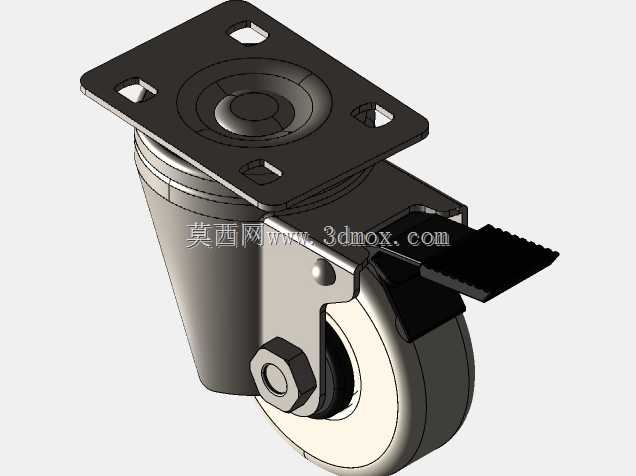

　　在实际选型应用中，这类带刹车尼龙脚轮常被用于轻型工业周转车、移动工作台、设备机柜、商用展示架、小型自动化设备的移动支撑场景，相比不带刹车的万向脚轮，集成的刹车功能可满足设备临时固定的需求，无需额外配置地面固定结构即可实现设备的移位与定点放置切换。尼龙材质的轮体还具备一定的耐油、耐弱腐蚀特性，在普通机加工车间、仓储物流场景中接触到少量切削液、地面油污时，不会出现轮体腐蚀发胀的问题，环境适应性优于普通橡胶轮体。建模过程中对脚轮的所有运动配合关系都做了还原，包括万向结构的回转自由度、轮体的滚动自由度、刹车踏板的触发动作行程，可直接用于设备整体装配的运动仿真验证，帮助设计人员在虚拟装配阶段验证脚轮安装后的运动干涉情况，提前规避实际装配中可能出现的结构冲突问题。
