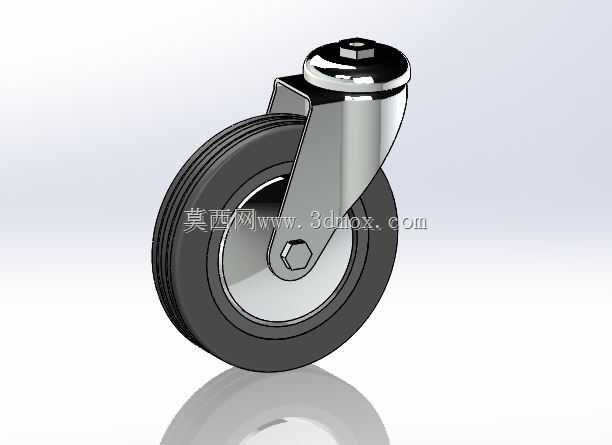

120mm直径带支架万向工业脚轮结构

　　日常做非标设备结构设计时，脚轮选型往往是容易被忽略的细节，很多新手设计师随便选个尺寸差不多的轮子装上去，等到设备现场调试时才发现转向卡滞、承重不足、推起来费力，甚至支架变形断裂的问题，反而拖了整个项目的进度。这款带安装支架的滚轮，轮体标称直径120mm，属于中小型设备移动场景里非常常用的规格，适配的设备自重范围覆盖几十到上百公斤的区间，不管是车间里的小型工具推车、实验室的仪器移动台架，还是轻型自动化设备的移动底座、商用展示柜的移动支撑，都能匹配对应的安装需求。

　　从结构设计来看，这款脚轮采用了分体式的结构逻辑，轮体部分是橡胶材质的外圈，这种材质选择首先考虑的是地面适配性，不管是车间常见的环氧地坪、水泥地面，还是办公场景的瓷砖、木地板，橡胶轮面都能起到不错的缓冲作用，推行时不会产生过大的噪音，也不会刮伤硬质地面，同时橡胶材质的摩擦系数适中，既不会因为太滑导致设备停放时溜动，也不会因为阻力太大让推行变得费力。轮体内部嵌入了金属轮毂，用来承担径向的承重载荷，避免橡胶材质长期受压出现形变开裂，轮毂中心的通孔用来穿装轮轴，轮轴采用六角头螺栓配合防松螺母的固定形式，装配时可以精准控制锁紧力度，既不会因为锁太紧导致轮体转动卡滞，也不会因为太松出现轮体晃动的问题。

　　上方的安装支架采用金属冲压成型的叉型结构，支架表面做了抛光镀铬处理，除了外观质感更好之外，更重要的是提升了金属表面的防锈能力，在车间多油污、多水汽的使用环境里，能避免支架过早生锈腐蚀，延长整体的使用寿命。支架和顶部安装座之间内置了回转轴承结构，这也是万向脚轮的核心功能结构，能实现360度的水平回转，设备转向时不需要额外抬起设备，直接推动就能灵活改变行进方向，回转结构的配合间隙做了严格控制，转向时没有明显的旷量，不会出现设备推行时轮组晃动摇摆的问题。顶部的安装座是平板式结构，中心预留了螺栓安装孔，和设备底座连接时可以直接通过螺栓锁紧固定，安装边界清晰，不需要额外做复杂的适配结构，常规的方管、角钢焊接的设备底座都能直接匹配安装。

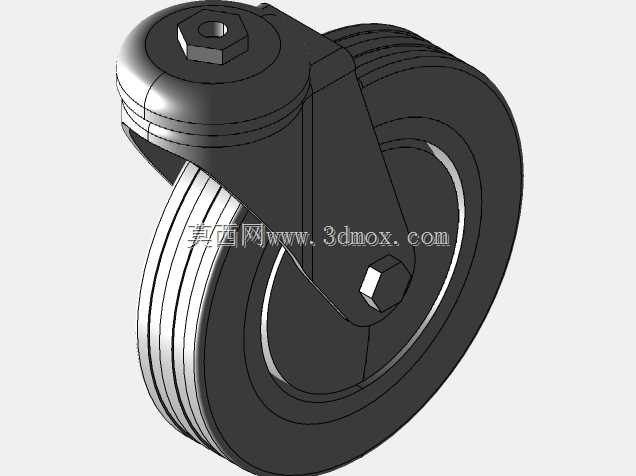

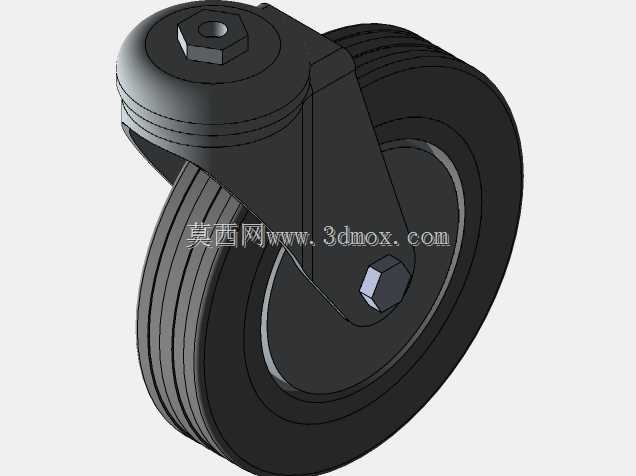

　　做三维建模的时候，这个结构的重点在于几个配合面的公差控制：轮轴和轮毂内孔的配合要选间隙配合，保证轮体转动顺畅，同时同轴度公差要控制在合理范围，避免轮体转动时出现偏摆；回转轴承的上下配合面要保证平面度，不然转向时会出现卡顿甚至咬死的问题；支架的叉型开口尺寸要和轮体宽度匹配，预留0.5到1mm的间隙，避免轮体和支架侧壁发生摩擦。另外建模时还要考虑实际装配的工艺性，支架的折弯圆角要符合冲压工艺的要求，不能出现直角折弯导致的应力集中问题，所有的锐边都要做倒钝处理，避免装配时划伤操作人员。

　　在实际选型应用时，除了关注轮径尺寸，还要核算单轮的承重能力，四个脚轮搭配使用时，总承重建议按照单轮额定承重的0.7倍来核算安全系数，避免设备超重导致轮架变形。如果是用在需要经常制动的场景，还可以在这个结构基础上加装侧边刹车结构，刹车块直接抵住轮面就能锁定轮体转动，同时也可以锁定回转支架的方向，满足设备停放时的固定需求。这款脚轮的结构没有多余的复杂设计，所有的结构特征都服务于承重、转向、耐磨这几个核心功能，不管是做设备选型参考，还是做同类脚轮的结构优化设计，都有不错的参考价值，建模时还原了所有的装配细节，包括螺栓、螺母的标准件结构，支架的折弯弧度，轮面的防滑纹理都做了写实还原，能直接用于设备装配的干涉检查、运动仿真，不需要再做额外的结构修正。
