Hitec HS-325HB标准伺服舵机结构

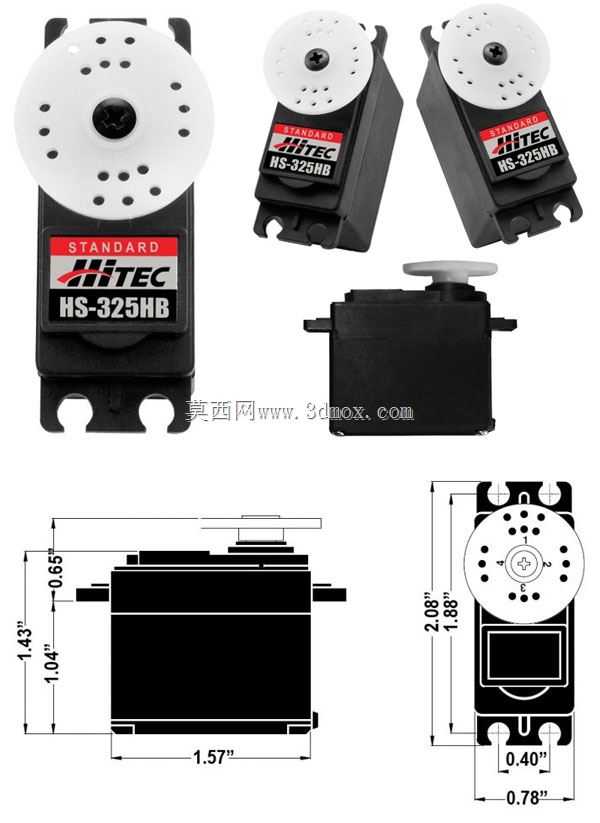

　　在航模制作、小型自动化装置开发、教学实验平台搭建的场景里，这类标准尺寸伺服舵机是出镜率极高的执行元件，很多刚接触机电结构设计的从业者，第一次做闭环角度控制的机构，大多都是从这类舵机入手的。从结构设计的角度看，这款舵机的外壳采用上下扣合的硬质工程塑料结构，侧面预留了带安装孔的固定耳，安装孔的间距是标准舵机的通用尺寸，不管是装在航模的机翼舵面支架上，还是固定在小型机械臂的关节基座上，都能直接匹配市面上通用的舵机安装座，不需要额外做转接件，这也是标准舵机能在小尺寸控制场景里普及的核心原因——安装边界完全统一，替换成本极低。

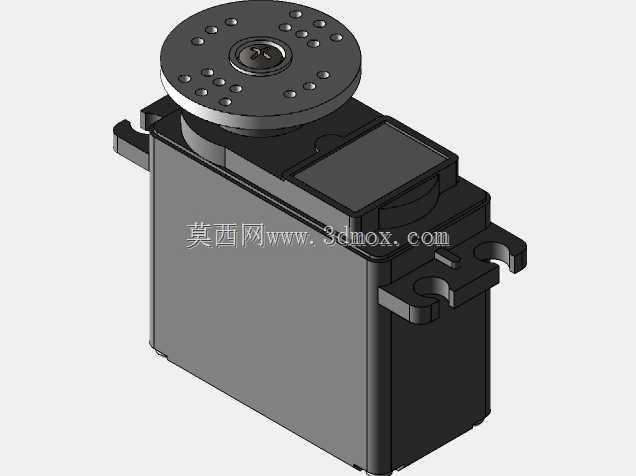

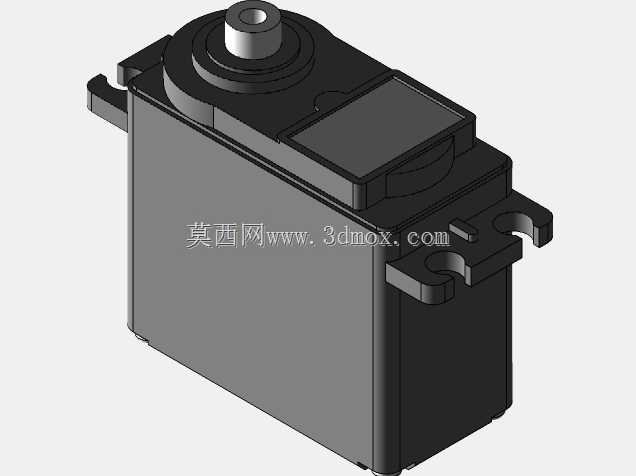

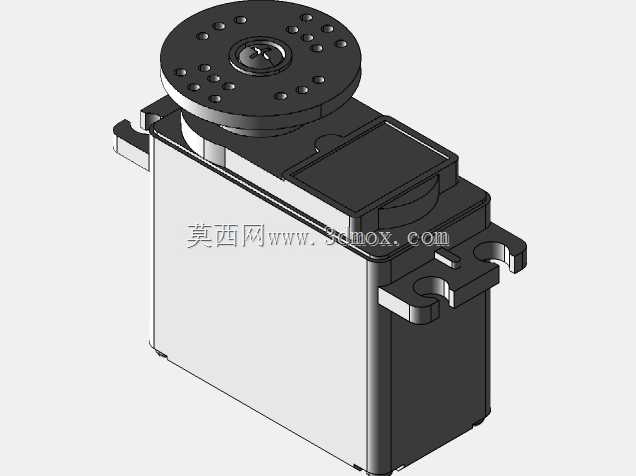

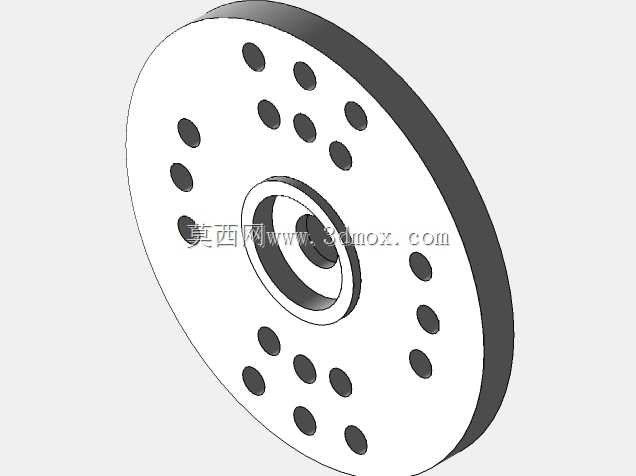

　　舵机顶部的输出盘是多孔位设计，不同直径的圆周上分布了多个安装孔，既可以通过盘面上的十字槽直接卡接舵机摇臂，也能通过螺丝固定自定义的连杆接头，适配不同行程的传动需求。输出轴的限位结构做在壳体内部，常规工况下的转动角度范围覆盖0到180度，内部通过电位器做位置反馈，配合驱动电路就能实现指定角度的锁止，不需要额外加位置传感器，对于只需要定角度摆动的机构来说，能省掉不少传感元件的布置空间。

　　实际选型的时候，很多人会忽略舵机出线端的位置，这款舵机的出线从壳体尾部侧面引出，线长预留了足够的布线余量，在做紧凑结构布局的时候，不会因为出线位置干涉导致安装不到位。壳体侧面的加强筋沿着受力方向布置，在输出轴承受径向负载的时候，筋位能分散壳体的受力，避免固定耳位置因为长期受力出现开裂。很多新手做结构的时候会把舵机直接硬固定在没有缓冲的支架上，其实这类塑料壳体的舵机，在高频摆动的工况下，固定位置加一层薄橡胶垫能大幅降低壳体的疲劳损耗，这也是实际装机里总结出来的细节。

　　从功能特性上来说，这类标准舵机的核心作用是把PWM控制信号转换成对应的角度输出，内部集成了直流电机、减速齿轮组、位置反馈电位器和控制电路板，不需要额外搭配电机驱动器，只需要给对应的控制信号和供电就能工作，对于小型装置的开发者来说，能大幅简化控制链路的设计。减速齿轮组的排布是同轴多级减速，在有限的壳体空间里把电机的高转速低扭矩转换成输出端的低转速高扭矩，足够带动航模舵面、小型机械臂关节、智能小车转向机构这类负载。

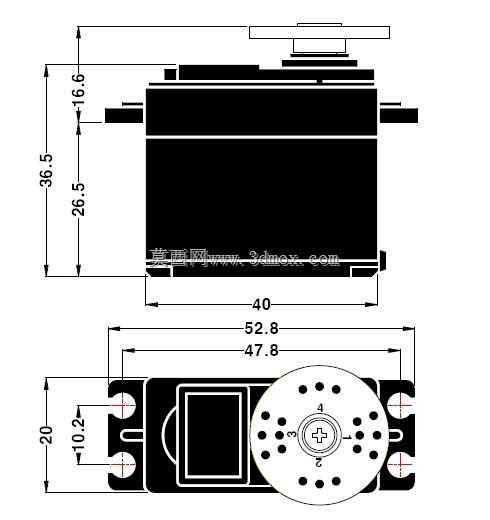

　　设计这类舵机的安装结构时，首先要确认输出轴的中心高度，这款舵机的输出轴中心到安装底面的高度是标准值，在做连杆传动的时候，要保证连杆的运动平面和输出盘的平面平行，避免出现侧向力憋坏输出轴轴承的情况。另外固定耳上的安装孔不要用过大的螺丝，螺丝拧入的时候不要顶到壳体内部的齿轮结构，很多装机故障都是因为螺丝过长顶到减速齿轮，导致舵机转动卡滞甚至烧毁电路。

　　在教学实验场景里，这类舵机常被用来做并联机构的驱动单元，比如多自由度的机械爪、云台结构，因为统一的安装尺寸，学生做结构设计的时候不需要反复核对安装孔位，可以把更多精力放在传动机构的原理验证上。在航模领域，这款舵机常被用在固定翼航模的副翼、升降舵控制，或者小型遥控车的转向机构，足够的扭矩输出加上稳定的角度控制，能满足常规休闲级航模的使用需求。

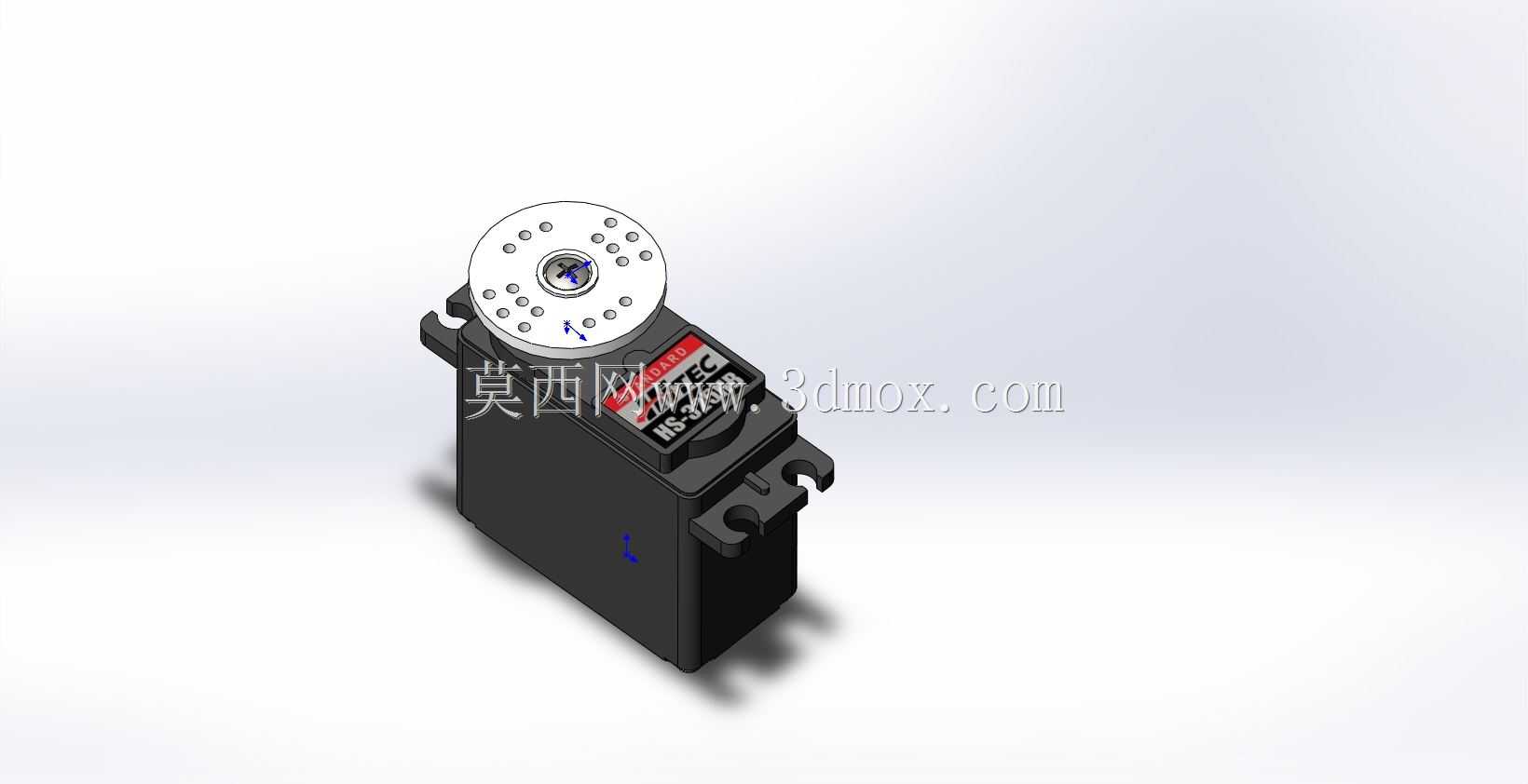

　　做三维建模的时候，这个模型完整还原了舵机的所有外部特征，包括固定耳的安装孔尺寸、输出盘的孔位分布、壳体的分型线位置、出线口的尺寸，在做整体装配的时候，可以直接把这个模型导入装配体，提前检查安装位置是否存在干涉，布线空间是否足够，输出盘连接的连杆在整个摆动行程里会不会和周边结构碰擦，避免实际加工组装的时候才发现结构冲突，减少反复改图的工作量。很多人做装配的时候容易忽略舵机在极限角度下的摇臂位置，导致实际工作的时候摇臂撞到周边结构，借助精准的三维模型，就能在设计阶段模拟整个摆动行程的空间占用，把干涉问题提前解决。
