四英寸单刻度0-100psi径向气压表结构

　　在气动管路搭建、小型空压站配套、实验室气路调试这类场景里，这类四英寸表盘的气压表是出镜率极高的测压元件，不像大口径工业压力表需要预留大安装空间，也不会因为表盘过小导致远距离读值困难，刚好适配中小型气动系统的测压需求。从实际使用场景来看，这类表常装在气源处理三联件后端、气缸供气支路、小型储气罐排气口位置，用来实时监测管路内的气压数值，避免压力过高击穿密封件，或是压力不足导致气动执行元件出力不够，影响整套气动回路的动作可靠性。

　　这款气压表采用单刻度psi量程设计，测量范围覆盖0到100psi，刚好匹配常规工业气动系统常见的工作压力区间，不用做额外的单位换算，适配以英制单位为设计基准的气动设备配套需求。外壳选用304不锈钢材质，应对车间内的轻微潮气、常规油气侵蚀都有足够的耐受能力，不会像普通塑料壳那样在长期使用后出现脆裂发黄的问题，日常维护时用干布擦拭表面就能保持表盘清晰，也能承受安装过程中轻微的磕碰，不会因为小的外力冲击就导致壳体变形卡针。

　　底部的测压接头采用1/4"MNPT黄铜外螺纹设计，接头位置加工有9/16"规格的六角拧动面，安装时可以用普通开口扳手直接卡紧六角面施力，不用借助专用工具卡持表体，能避免安装时拧动表体导致内部机芯错位。黄铜材质的接头和常规气动管路的铜质接头、不锈钢管路适配性好，不会出现严重的电化学腐蚀问题，螺纹的密封面加工精度足够，缠绕适量生料带就能实现可靠密封，不会在测压过程中出现漏气泄压的情况。

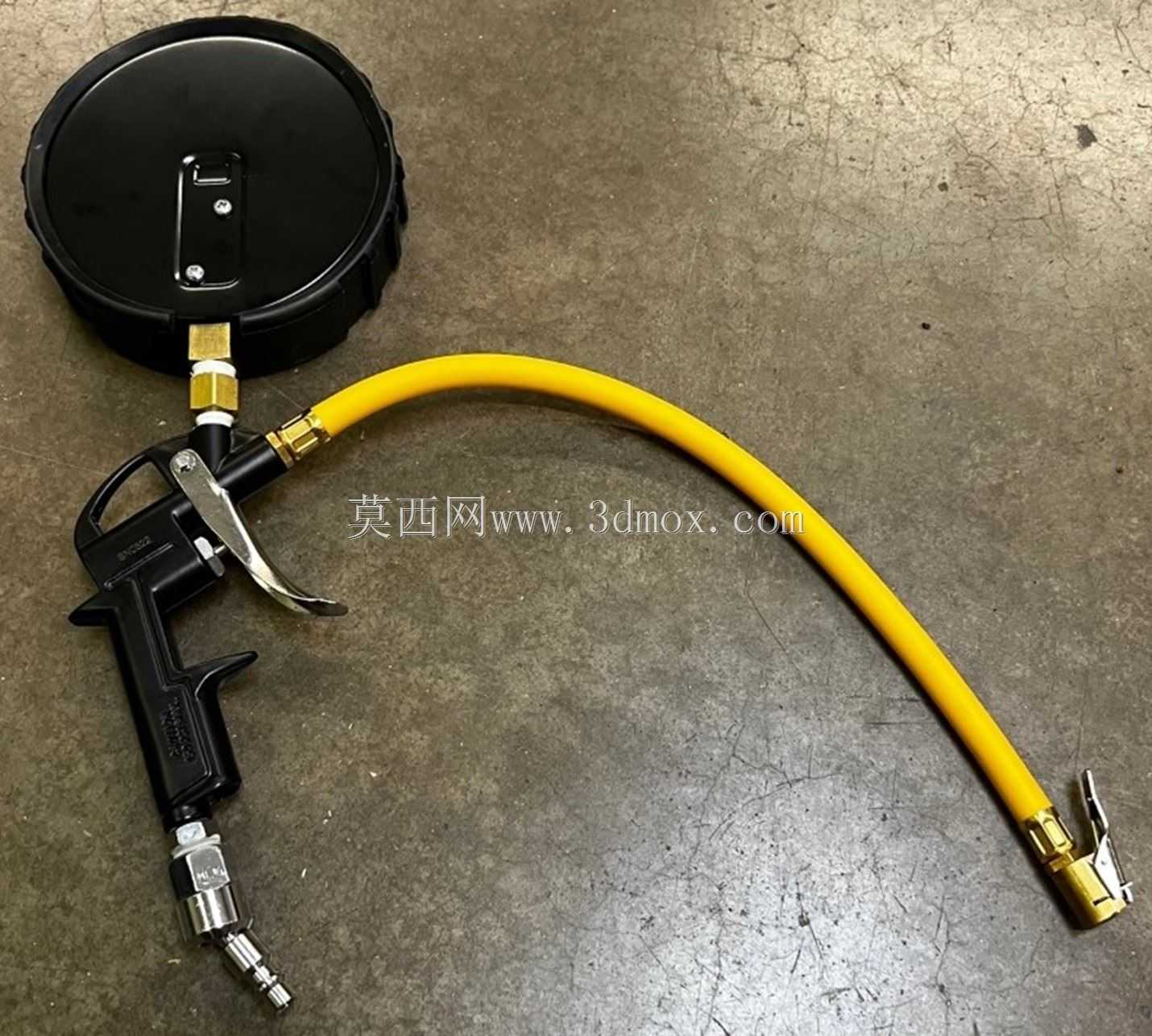

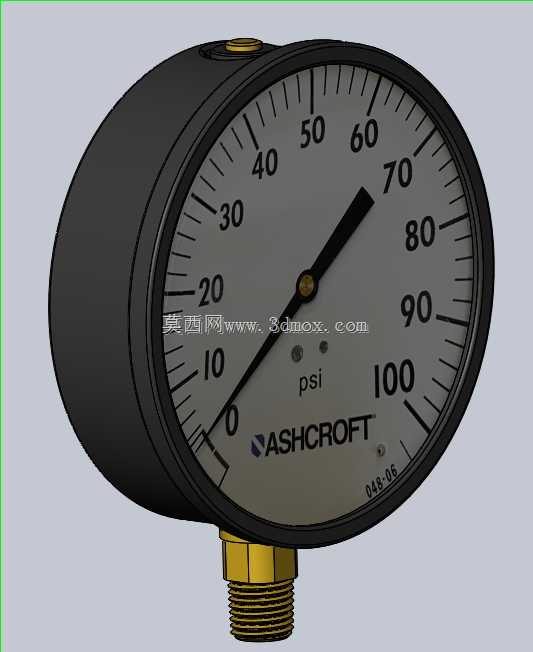

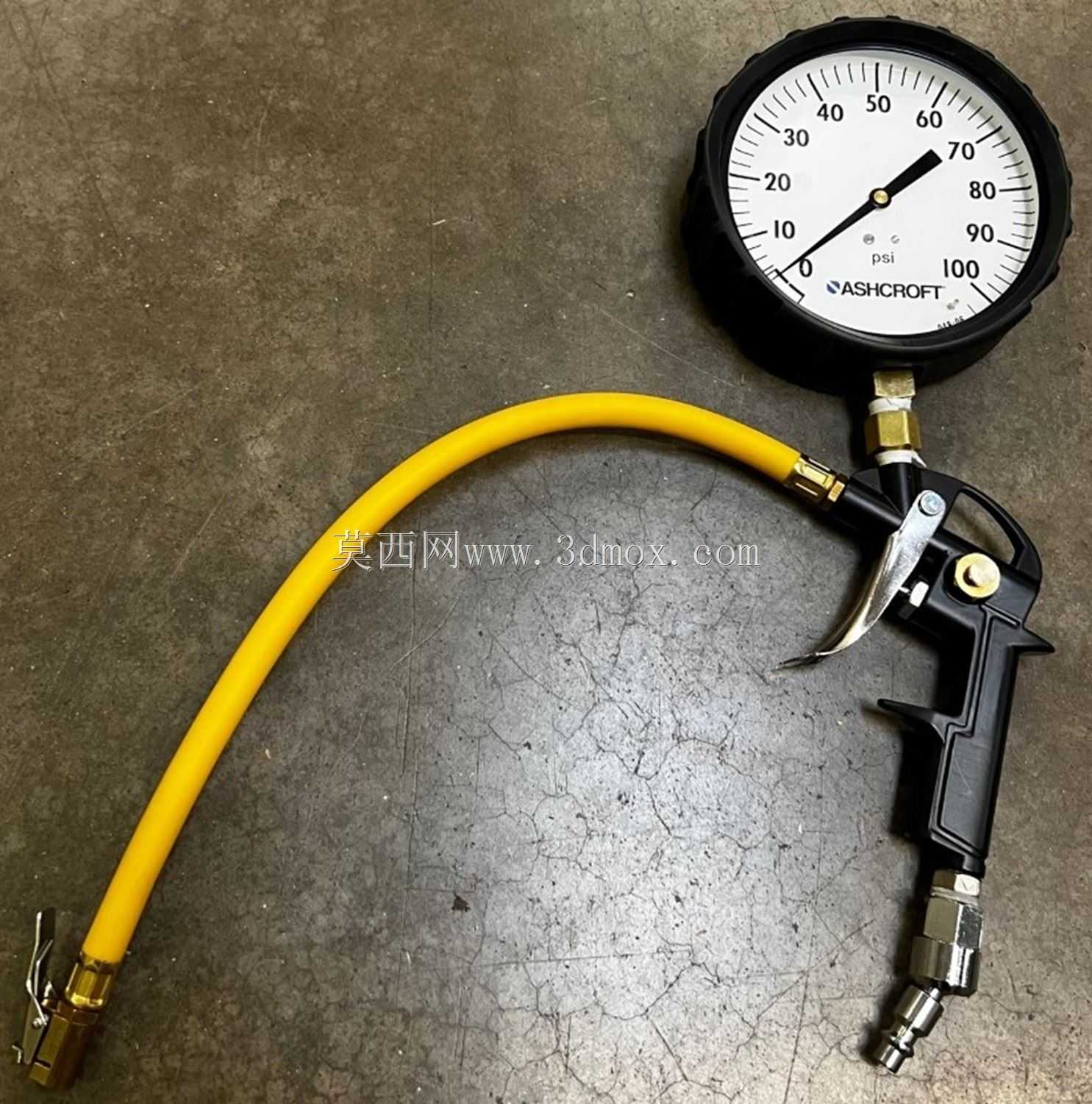

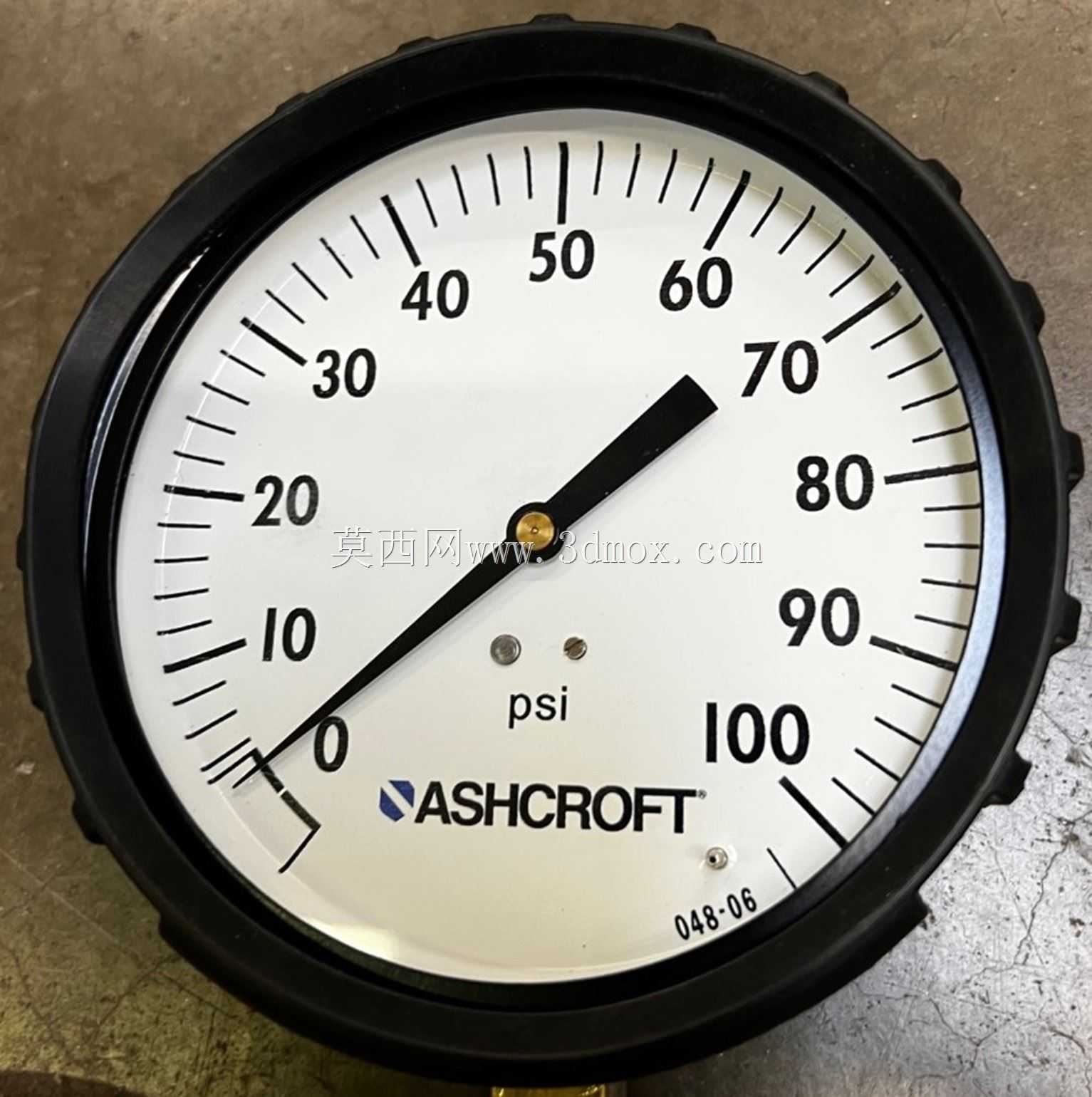

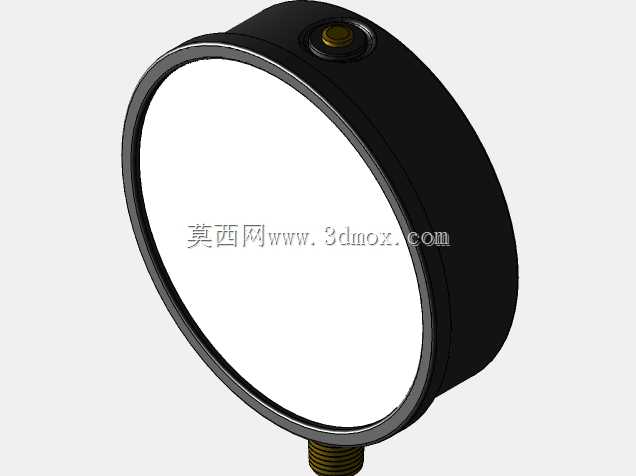

　　从结构设计的角度看，四英寸直径的表盘刻度排布疏密合理，0到100psi的刻度线按压力区间做了长短区分，整十数值位置做了加粗标识，指针采用加宽黑色设计，哪怕是距离表盘一两米的位置，也能快速读取出当前压力数值，不会因为刻度太密出现读值误差。表盘表面采用平面玻璃覆盖，和壳体之间做了压合密封，能阻挡车间内的粉尘、切削液溅入表盘内部，避免长期使用后表盘内部积灰看不清刻度。表壳顶部预留了小型的泄压堵头，当表内弹簧管出现意外泄漏时，内部压力可以从顶部堵头位置泄放，不会因为表内憋压导致玻璃表盘爆裂伤人，符合常规测压仪表的安全设计要求。

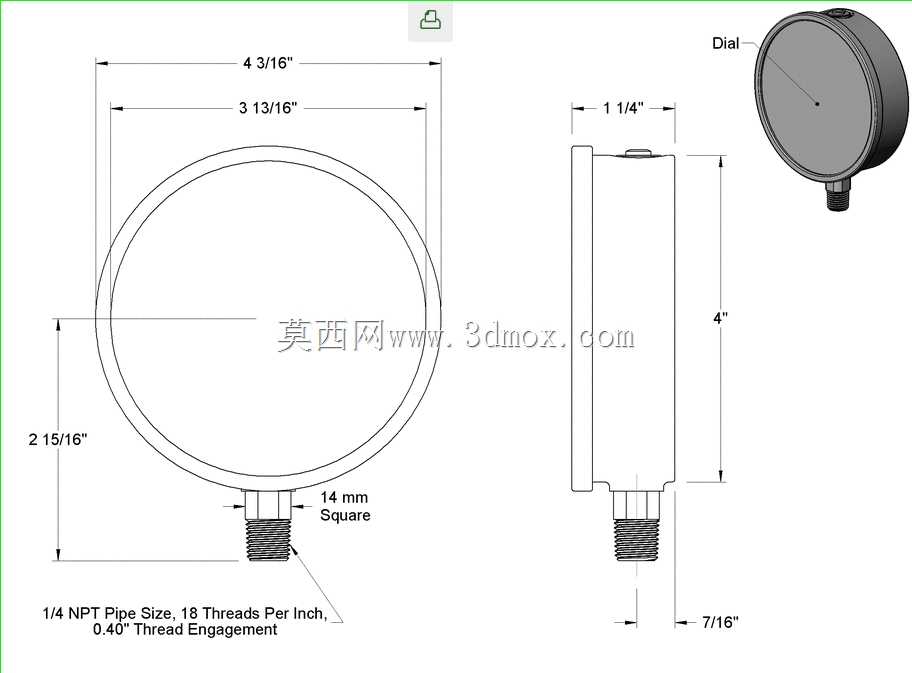

　　安装边界上，这款表属于径向安装结构，压力接口从表体正下方引出，安装时需要在安装面板或管路上预留对应螺纹的安装孔，表体本身的直径为四英寸，安装位置周边需要预留至少两厘米的操作空间，方便后期拆装更换，同时要避开管路振动过大的位置，长期高频振动会导致内部齿轮机芯磨损，出现指针漂移、回零不准的问题。实际选型时要注意，这款表的测压介质为洁净空气，不能用来测量有强腐蚀性的气体或是带有大量杂质的压缩空气，否则会导致内部弹簧管腐蚀穿孔，或是杂质卡滞机芯造成测压失准。如果是用在有油污的气动回路里，也可以在接头位置加装小型过滤垫片，避免管路内的油污长期堆积进入表体内部，影响测压精度。

　　从建模还原的角度看，这类仪表的建模重点在于表盘刻度的比例还原、接头螺纹的参数匹配、表壳圆弧过渡的细节处理，要保证模型导入装配体后，安装尺寸和实物完全一致，不会出现装配干涉的问题。尤其是六角接头的对边尺寸、螺纹的公称直径、表盘的厚度这些关键安装尺寸，必须严格按照实物参数建模，才能在做管路布局设计时准确预留安装空间，避免后期实际装配时出现位置不够、扳手操作空间不足的问题。
