重载平板安装型万向脚轮结构设计

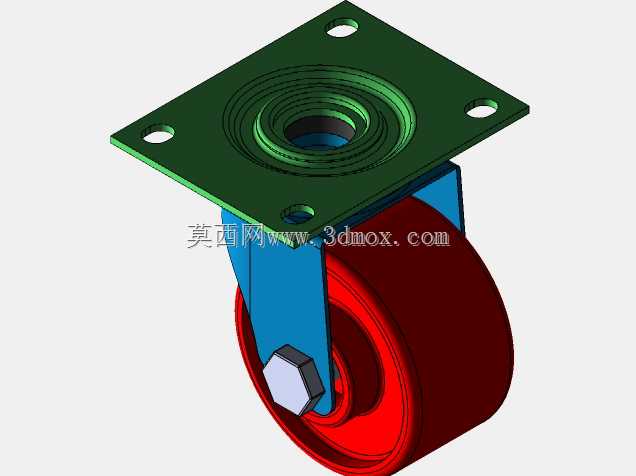

　　这款脚轮组件的设计定位是轻载移动场景的支撑行走部件，额定负载能力200磅，采用英制尺寸体系完成全结构建模，整体结构分为顶部安装法兰、转向回转支承、侧装支架、滚轮与轮轴紧固件几个核心部分。从实际应用场景来看，这类脚轮多用于小型设备机架、轻型工具柜、非工业级移动工作台、家用置物架等对移动灵活性有要求，但对尺寸精度、长期重载疲劳性能要求不高的场景，并不适配工业生产线、重型物流转运等连续高负载工况，这点在选型时需要特别注意，避免超出负载阈值导致结构失效。

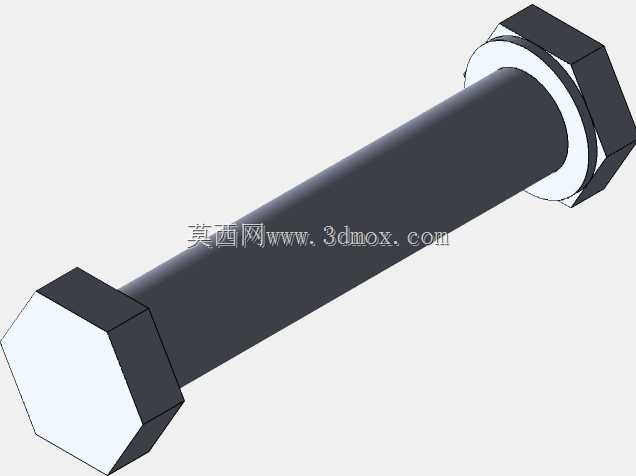

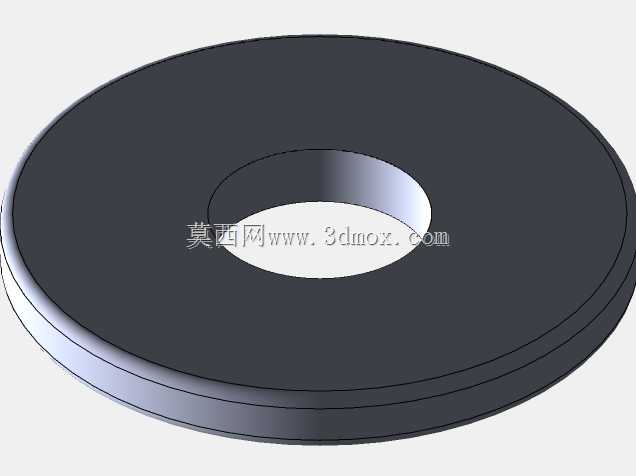

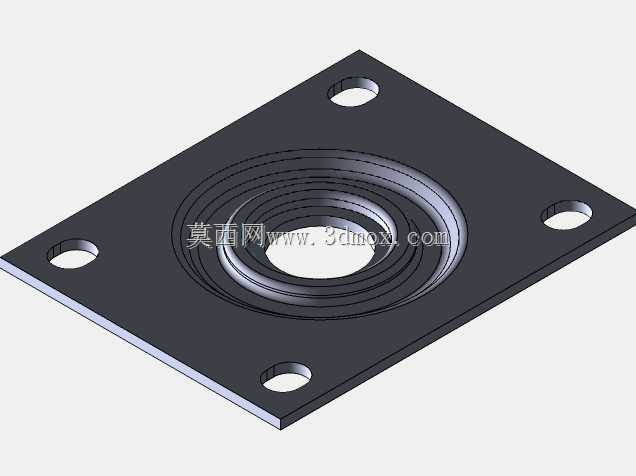

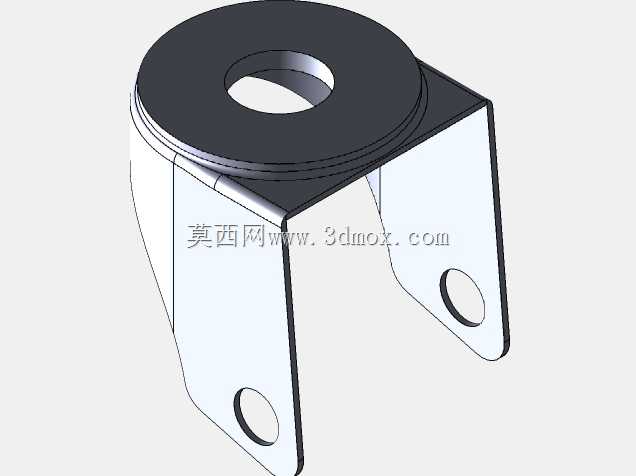

　　顶部安装板采用方形平板结构，四个角位开设通孔用于螺栓穿装固定，安装面做平整处理保证与设备底部框架贴合无间隙，安装孔的孔位间距匹配常规英制规格的机架型材安装孔距，不需要额外做转接板即可完成装配，能减少现场安装的加工工作量。回转部分采用多层嵌套的回转支承结构，藏于安装板下方的圆形腔体内，可实现360度水平方向自由转向，转向阻尼适中，既不会因为过于灵活导致推行时方向跑偏，也不会因为阻尼过大造成转向卡滞，日常推行转向时不需要额外施加过大的侧向力即可完成方向调整。侧装支架采用折弯成型的钢板结构，两侧支架板平行度控制在合理范围内，轮轴穿过滚轮中心后通过六角螺母锁紧固定，螺母与支架板之间留有足够的防松余量，避免长期滚动震动导致轮轴松脱。

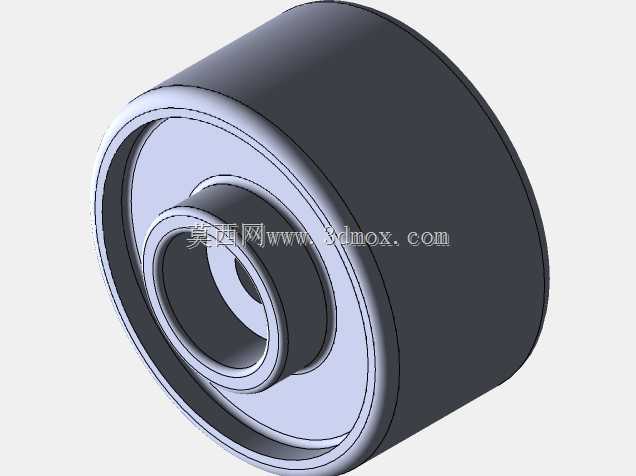

　　滚轮采用圆弧面设计，与地面接触时为线接触过渡，滚动阻力小，在平整的水泥地面、环氧地坪、木质地板上都能顺畅滚动，不会对地面造成过度刮擦损伤，滚轮材质选用常规耐磨工程塑料，满足日常非连续使用的耐磨需求。设计过程中没有设置过高的尺寸精度公差，所有配合部位均采用间隙配合，降低了加工制造的难度，适合小批量低成本生产，不需要高精度加工设备即可完成零部件的加工制作。安装边界方面，顶部安装板的方形轮廓尺寸决定了设备底部需要预留对应的平整安装面，安装面下方需要留出足够的回转空间，避免脚轮转向时与设备底部的其他结构件发生干涉，滚轮最低点到安装板顶面的高度为固定值，选型时需要核算设备整体的离地高度，保证设备放置后底部不会与地面凸起物发生剐蹭。

　　轮轴的锁紧螺母外露于支架外侧，日常维护时可以直接用普通扳手拧紧，不需要拆解整个脚轮结构，维护操作十分简便。转向部分的回转结构内置简单的润滑储油空间，长期使用后可以直接从安装板中心的注油位置补充润滑脂，减少转向摩擦的异响与卡顿。需要注意的是，这款脚轮的设计没有考虑冲击载荷的工况，使用时要避免从台阶位置直接跌落，否则容易造成支架变形、回转结构卡滞甚至断裂，日常使用场景下的平缓推行完全可以满足使用需求。滚轮的宽度经过优化，在保证足够支撑面积的前提下不会因为过宽增加滚动阻力，转向时的侧向摩擦力也控制在合理范围内，单人即可轻松推动搭载该脚轮的轻型设备移动。
