50口径长板滑板转向支架结构设计

项目分类:通用五金配件 发布时间:2025-01-20 ID:910997
  • 50口径长板滑板转向支架结构设计
  • 50口径长板滑板转向支架结构设计
  • 50口径长板滑板转向支架结构设计
  • 50口径长板滑板转向支架结构设计
  • 50口径长板滑板转向支架结构设计
  • 50口径长板滑板转向支架结构设计
  • 50口径长板滑板转向支架结构设计
  • 50口径长板滑板转向支架结构设计
  • 50口径长板滑板转向支架结构设计
  • 50口径长板滑板转向支架结构设计
  • 50口径长板滑板转向支架结构设计
  • 50口径长板滑板转向支架结构设计
  • 50口径长板滑板转向支架结构设计
  • 50口径长板滑板转向支架结构设计
  • 50口径长板滑板转向支架结构设计
  • 50口径长板滑板转向支架结构设计
  • 50口径长板滑板转向支架结构设计
  • 50口径长板滑板转向支架结构设计
  • 50口径长板滑板转向支架结构设计
  • 50口径长板滑板转向支架结构设计

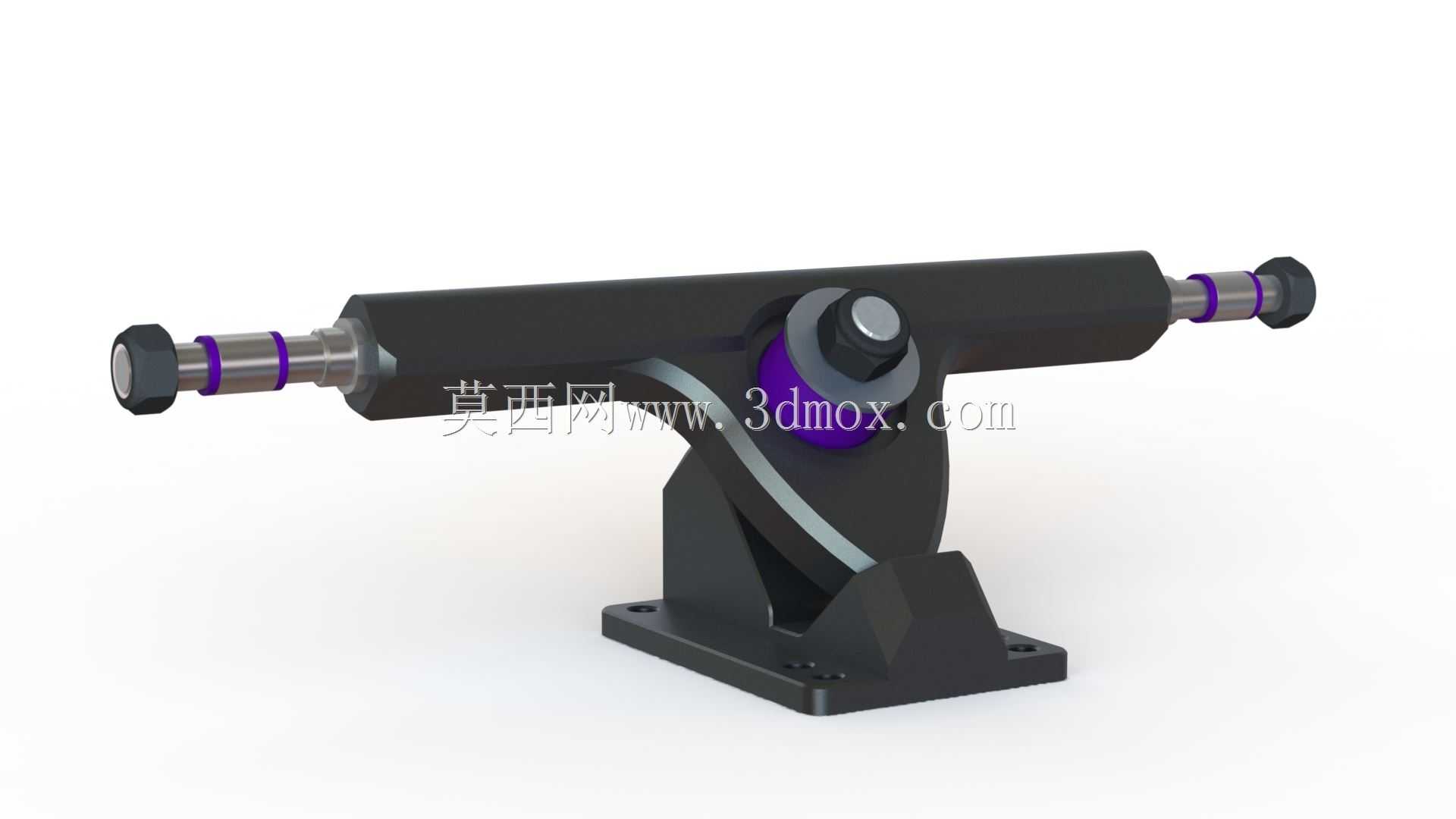

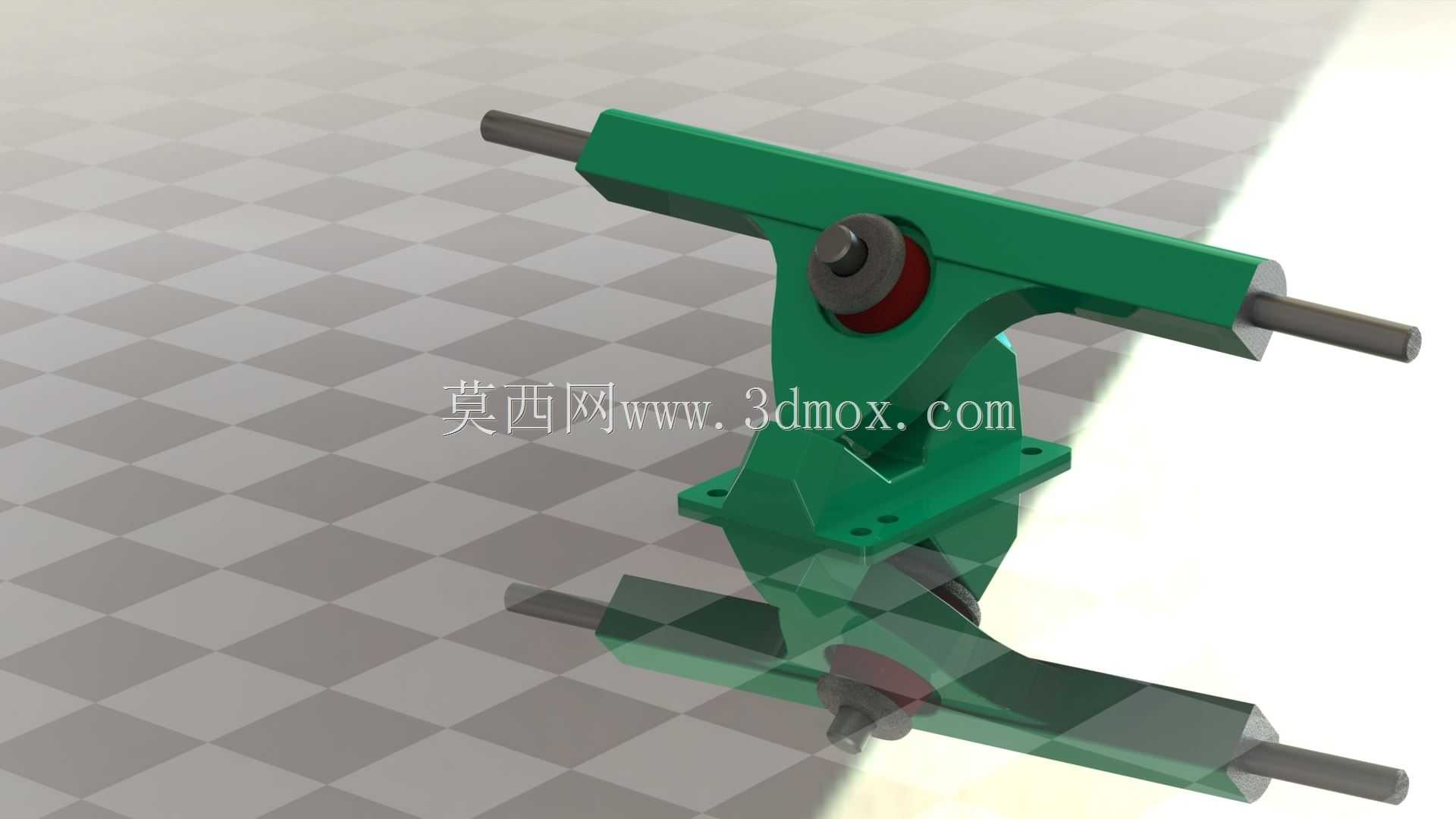

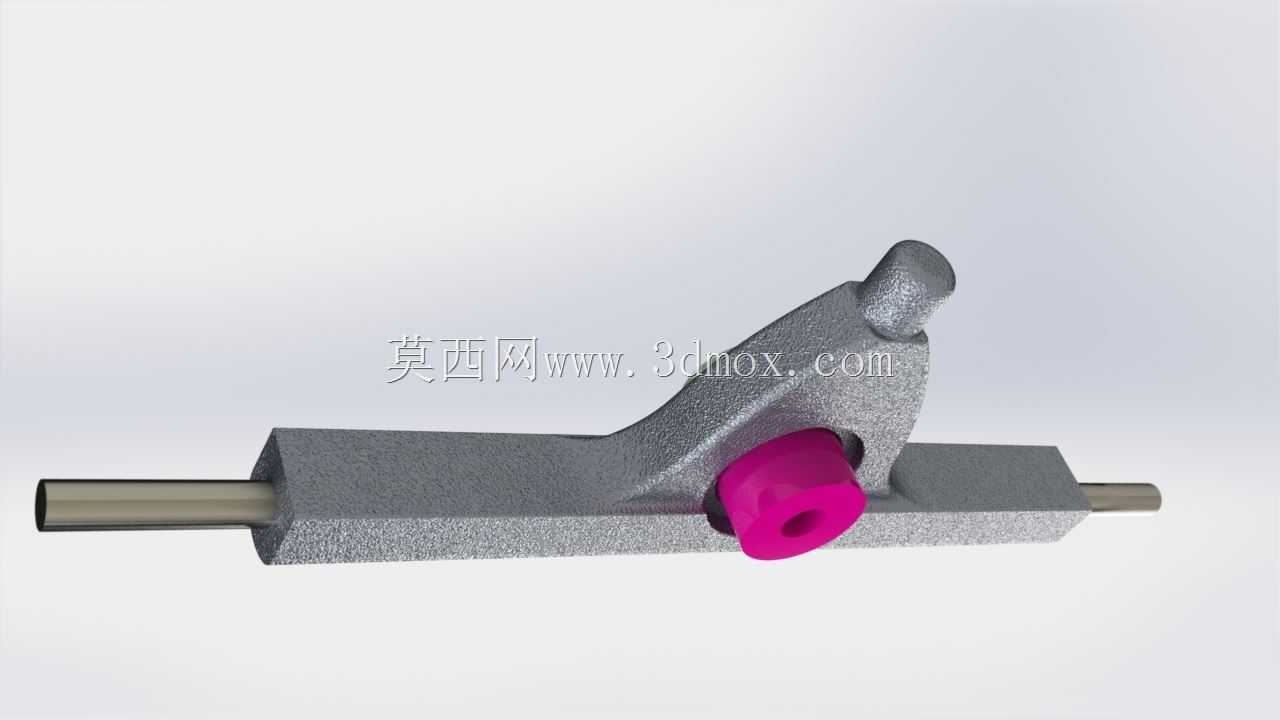

  做滑板类运动器材结构设计快八年,经手的长板支架改型不下二十版,这次做的50口径长板卡车结构,核心是解决市面常规支架在长板CAD装配时的配合校验痛点。很多刚入行的结构设计师做长板整板建模时,常忽略支架与板面、轮组的安装间隙匹配,要么是支架主钉孔位与板面预埋螺母错位,要么是轮边距预留不足导致压弯时咬轮,这套模型就是为了在整板设计阶段直接导入装配,提前校验所有配合边界。

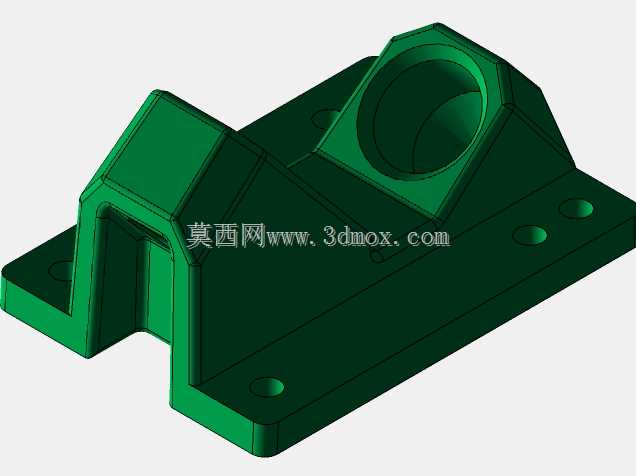

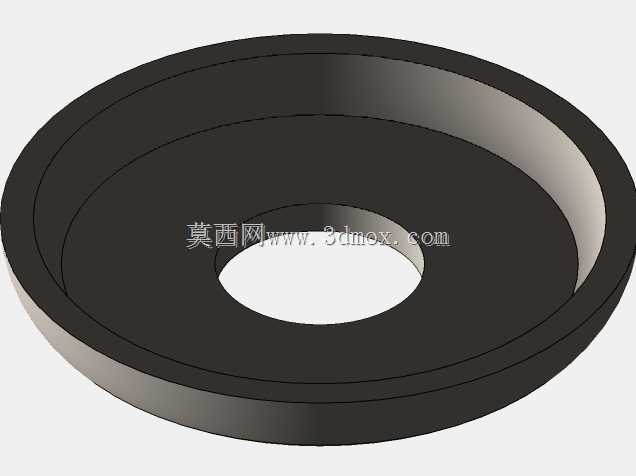

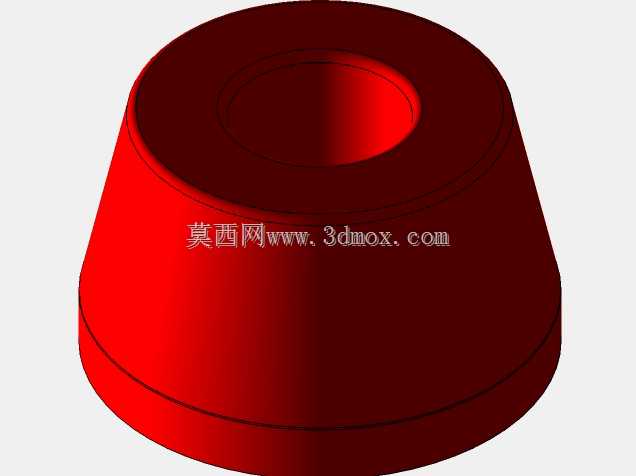

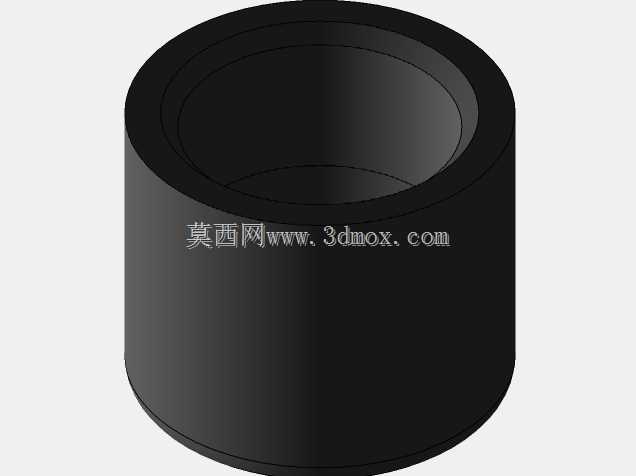

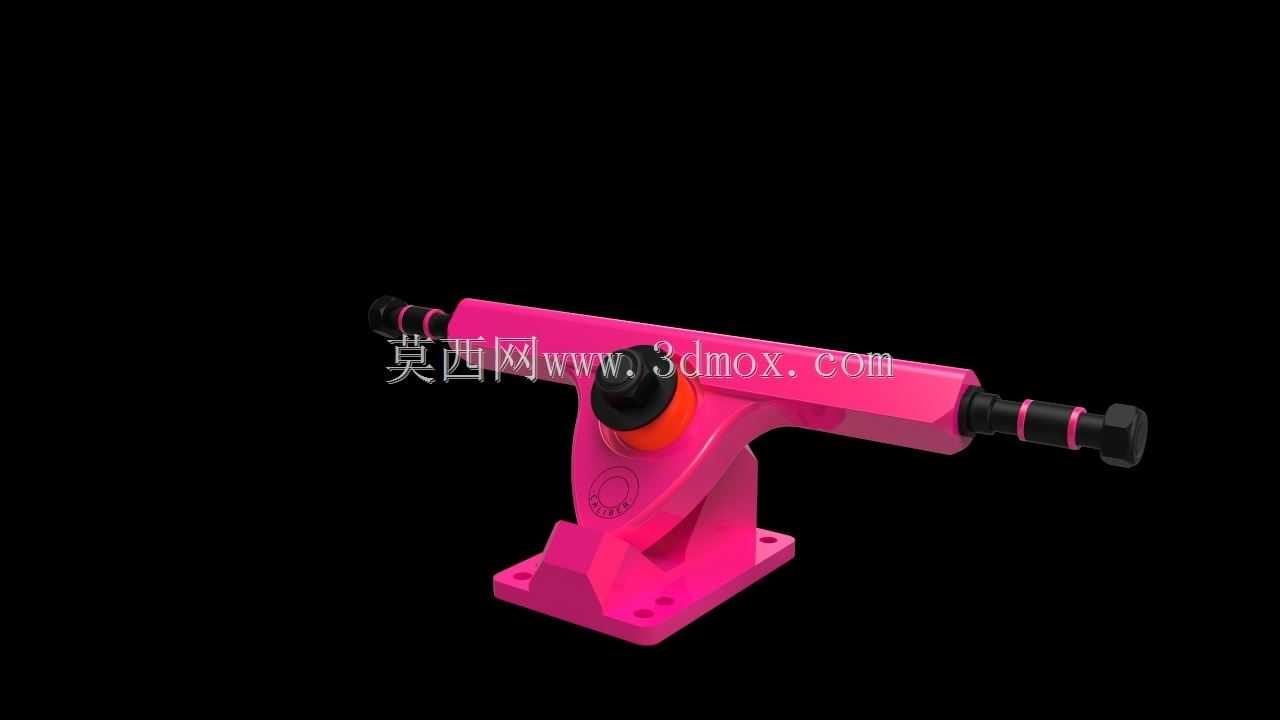

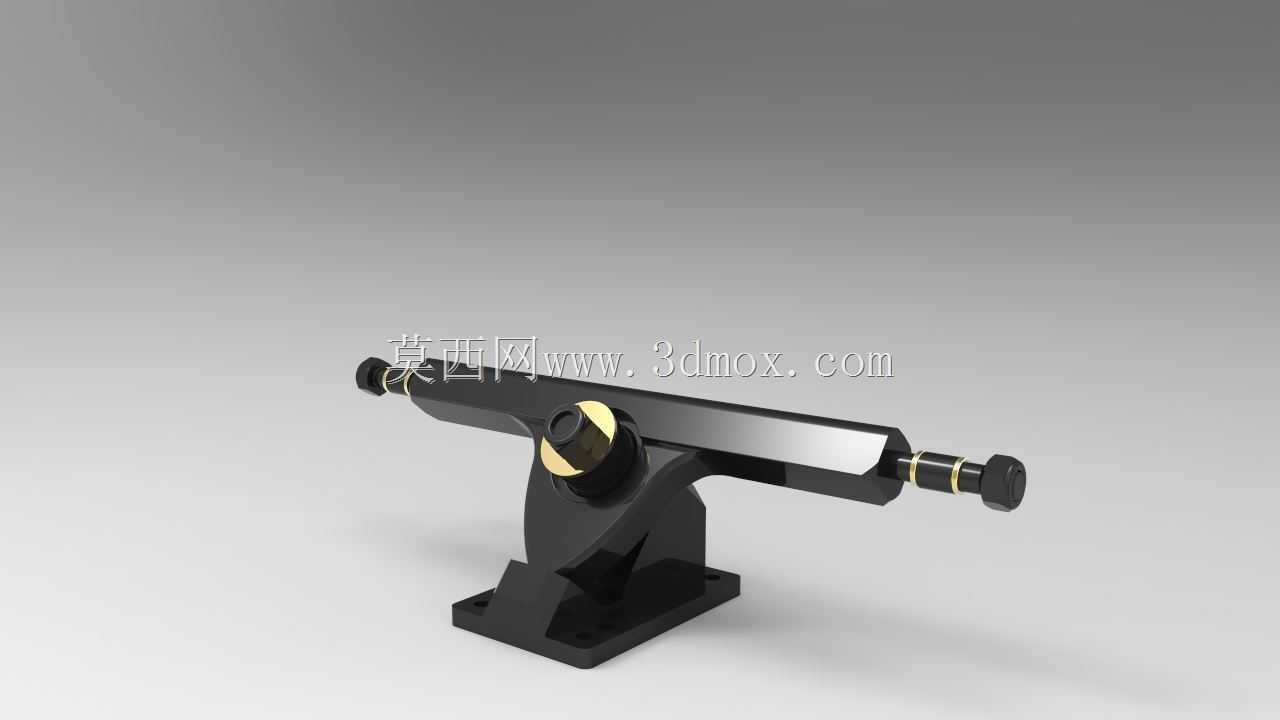

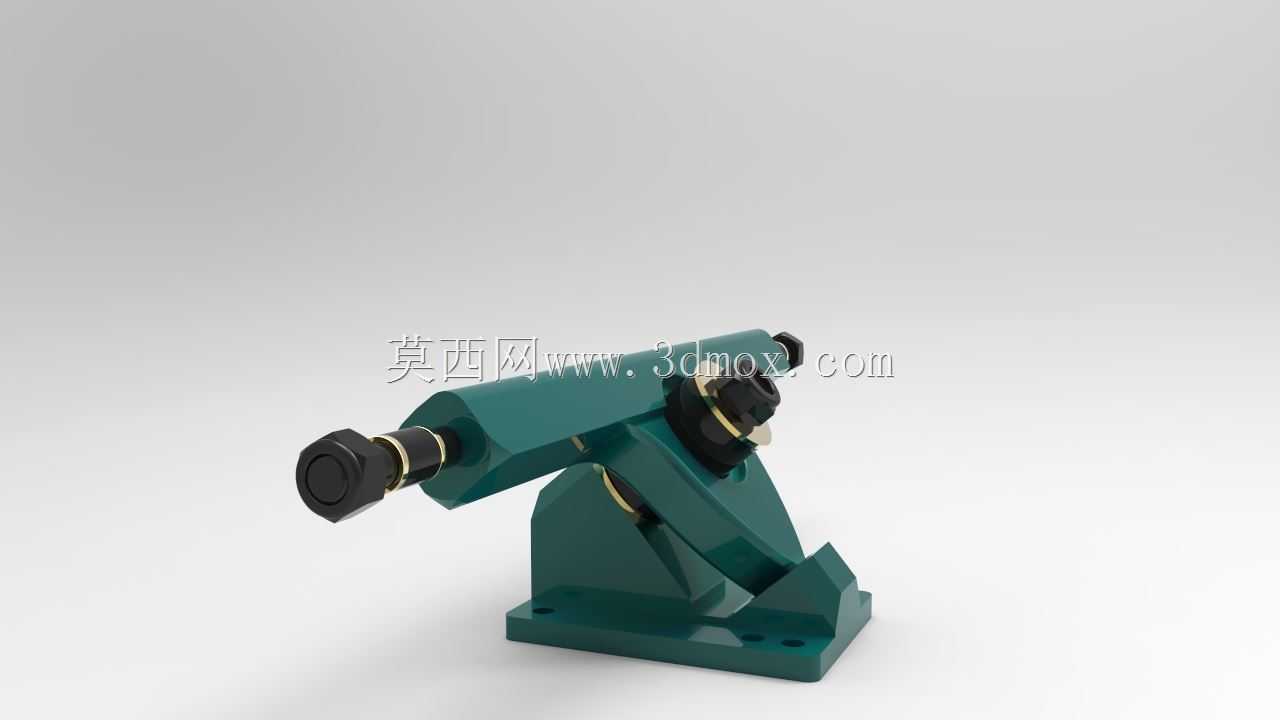

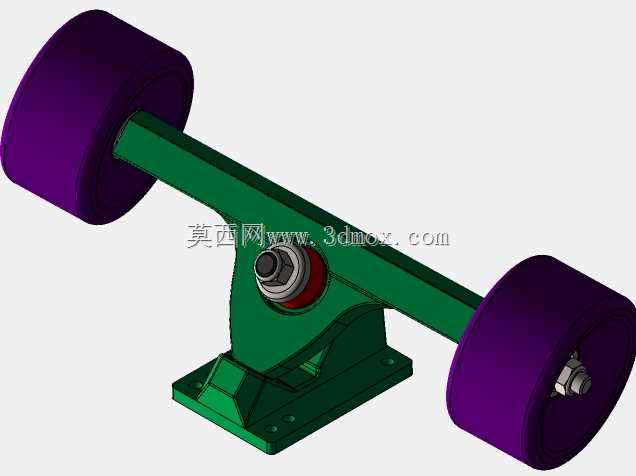

  从实际应用场景看,这类长板支架主要适配平花、速降类长板,日常刷街、板上舞蹈动作、高速速降的载荷工况都要覆盖,所以结构设计上没有做轻量化镂空,主体采用一体式铸钢基座的结构逻辑,主桥钉孔位做了沉台设计,避免锁紧时螺母突出刮擦板面砂纸。转向枢轴位置预留了PU垫的安装腔,常规锥形PU、柱状PU都能适配,枢轴中心高是按照行业通用的50mm轮径适配值做的,搭配70mm直径长板轮时,轮边与板面的最小间隙能控制在8mm以上,哪怕支架倾角调到最大做深carve动作,也不会出现轮面蹭板的问题。

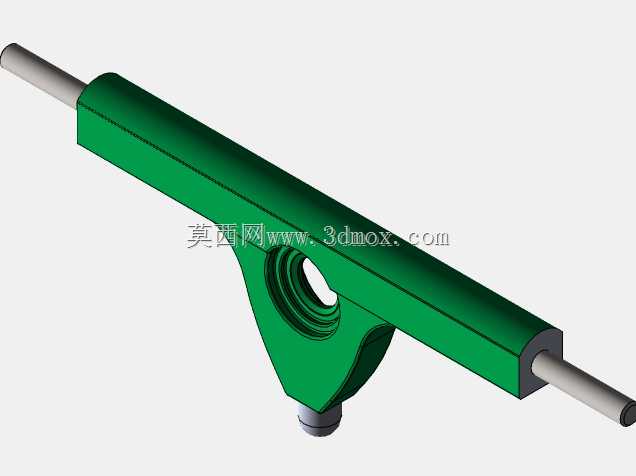

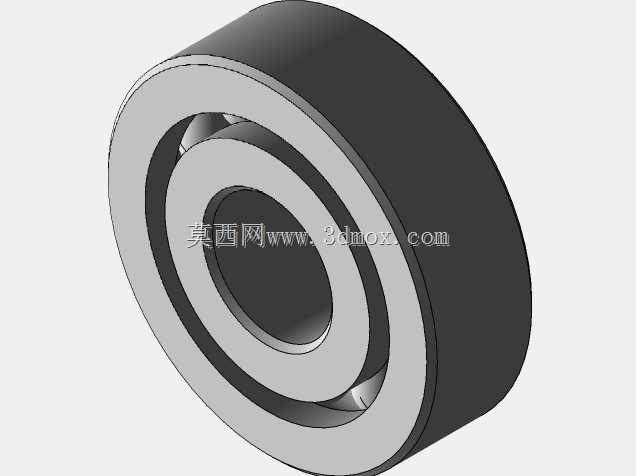

  设计思路上没有追求花哨的外观造型,所有尺寸都严格对齐现有长板行业的安装规范:基座的四个安装孔孔距是符合新旧国际长板安装标准的通用孔距,不管是老式的25.4mm孔距板面还是新式的29mm孔距板面,都能通过调整安装位适配;支架横桥杆的直径是标准尺寸,市面上所有常规长板轴承、轮组都能直接套入,不需要额外做轴套适配。建模的时候特意把枢轴位置的配合公差做了标注,枢轴与PU腔的同轴度控制在0.05mm以内,避免实际装配后出现转向卡滞、左右回正力度不均的问题。

  安装边界这块,模型里把所有干涉面都做了高亮提示,基座底部与板面贴合的面做了0.2mm的微弧处理,适配长板板面常见的1-3度脚窝弧度,不会出现安装后支架边缘翘边、锁紧后板面应力集中的问题。横桥杆两端的螺纹长度留足了双锁紧螺母的安装空间,哪怕加装轴套调整轮距,也有足够的螺纹啮合长度保证锁紧强度。很多设计师做整板设计时习惯自己简化支架模型,往往会忽略桥杆突出基座的高度、枢轴的倾斜角度这些关键参数,导致做出来的整板转向手感怪异,或者实际装配时轮组蹭到桥钉,直接导入这套模型做装配参考,就能把这些细节问题在设计阶段全部排查掉,不需要反复打样调整。

  从结构强度角度看,支架的受力薄弱位置在基座与桥杆连接的过渡区,建模时特意做了R3的圆角过渡,避免应力集中导致支架断裂,过渡区的壁厚比常规支架加厚了1.2mm,应对速降时的冲击载荷完全足够。桥杆与基座的连接采用过盈配合加销钉固定的结构,比常规的压接结构抗扭强度高30%左右,做大幅度转向动作时不会出现桥杆松动移位的问题。整个模型的所有配合面都做了拔模处理,不管是后续做铸造开模还是CNC打样,都能直接用,不需要再做工艺性修改。
