铜制运动机构金属连接结构件

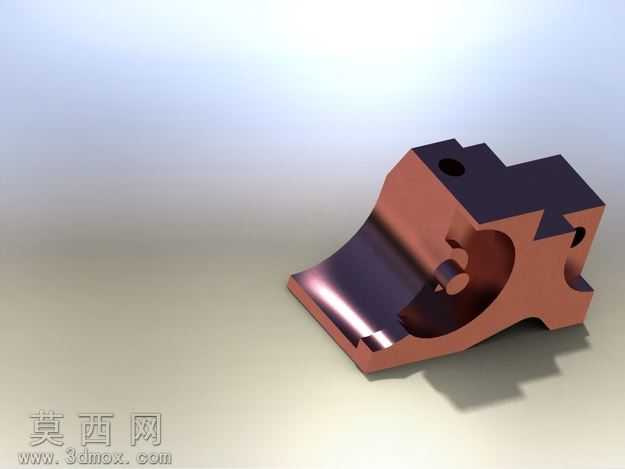

本作品为机械运动场景使用的铜质结构构件，建模阶段依托三维参数化设计逻辑完成全尺寸构建，首先梳理构件的功能定位：作为运动部分的承载连接零件，需要同时满足装配定位、运动避让、结构承重多重需求，因此建模时先绘制基准草图，确定底部弧形承托面的曲率参数，匹配对应运动副的转动行程范围，避免构件在往复运动中出现干涉卡顿。主体块体结构采用拉伸加切除的建模方式完成，先构建整体的块状基体，再依次切除多余的结构区域：顶部的定位通孔按照标准装配孔径参数绘制，保证与紧固件的配合精度；侧面的异形卡槽结构严格按照对接零件的轮廓尺寸做切除处理，卡槽的导向斜面做了0.5mm的倒角处理，既可以降低装配时的对位难度，也能减少长期运动磨损产生的应力集中。中部的弧形镂空结构是建模的重点区域，通过多段样条曲线拟合轮廓后做旋转切除，保证弧形内壁的曲面顺滑度，同时在镂空区域的衔接位置做了小圆角过渡，避免铜材在受力时出现应力开裂的问题。材质设置阶段选用紫铜材质球，调整金属度参数至0.95，粗糙度参数设置为0.15，还原铜质金属件经锻炼后的半哑光金属质感，同时在构件的棱边位置添加细微的磨损做旧效果，模拟零件实际加工装配后的真实状态。渲染阶段采用三点布光方案，主光源从左上方45度角投射，打出构件的主体明暗关系，辅光源从右侧补光弱化暗部的死黑区域，底部添加弱反光板承托，突出铜材质的细腻反光特性，背景选用浅灰渐变背景，将视觉焦点集中在构件本身的结构细节上。设计过程中充分考虑铜材的加工特性，所有的结构转角都避免了尖锐直角，既适配锻炼加工的工艺要求，也能提升零件的结构强度，构件底部的弧形接触面做了精度预留，保证后续装配时与配合件的贴合度，侧面的减重槽结构在不降低整体结构强度的前提下减少了零件的整体重量，适配运动部件的轻量化需求。
