沃尔沃530/531汽车凸轮轴盖三维设计

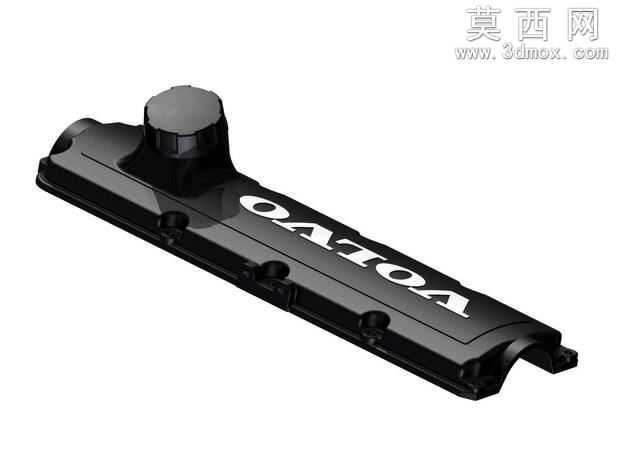

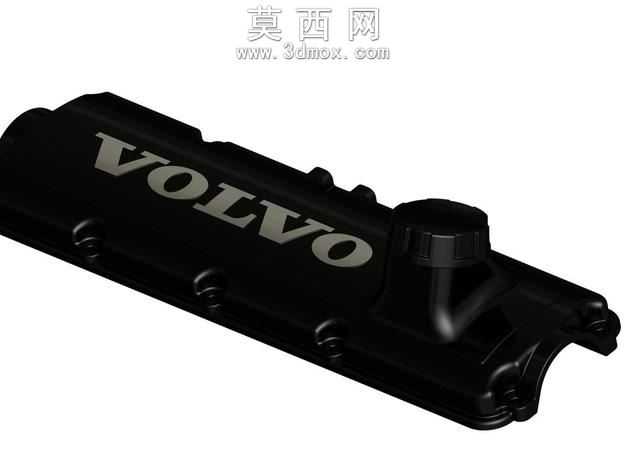

本作品为沃尔沃530/531车型配套的凸轮轴盖三维建模设计，建模过程围绕汽车发动机舱上部覆盖件的实际装配需求展开，首先参考该系列车型发动机缸盖的上部轮廓尺寸，确定凸轮轴盖的整体长宽基准与安装点位布局，在三维建模软件中先通过草绘绘制主体的外轮廓曲线，再通过拉伸、拔模等基础特征构建出盖体的基础壳体结构，针对盖体表面的VOLVO品牌标识，采用凸起浮雕特征进行建模，还原标识的字体比例与凸起高度，保证外观还原度。建模过程中针对盖体上的安装固定孔位，按照缸盖螺栓的分布位置逐一进行定位，预留出螺栓穿过的通孔结构，同时在盖体侧面设计了对应的管路接口凸起结构，匹配发动机曲轴箱通风管路的连接需求。材质渲染阶段，主体采用玻纤增强尼龙材质的哑光黑质感进行表现，调整材质的粗糙度与反光参数，还原原厂塑料气门室盖的真实触感与视觉效果，安装孔位的边缘做了轻微的倒角处理，避免应力集中的同时还原真实零件的工艺细节。需要说明的是，本模型侧重还原凸轮轴盖的外部装配结构与外观形态，未对盖体内部的加强筋、密封槽等精细内部结构做完全复刻，主要用于整车装配干涉检查、发动机舱外观展示、维修教学演示等场景。建模过程中反复核对盖体与凸轮轴上部的空间避让关系，确保盖体安装后不会与凸轮轴、气门摇臂等上部运动部件发生干涉，盖体的边缘轮廓做了与缸盖贴合的法兰边设计，预留出密封胶条的安装位置基准，整体曲面过渡顺滑，无破面、重叠面等建模错误，可直接导入各类三维场景进行装配使用，也可作为汽车配件设计的参考案例，帮助设计者理解商用车发动机上部覆盖件的设计逻辑与装配要点，模型的外表面曲面均做了连续性检查，保证曲面G1连续，渲染后无明显的折痕与光影断层。
