迷你巴哈赛车管状车架结构设计

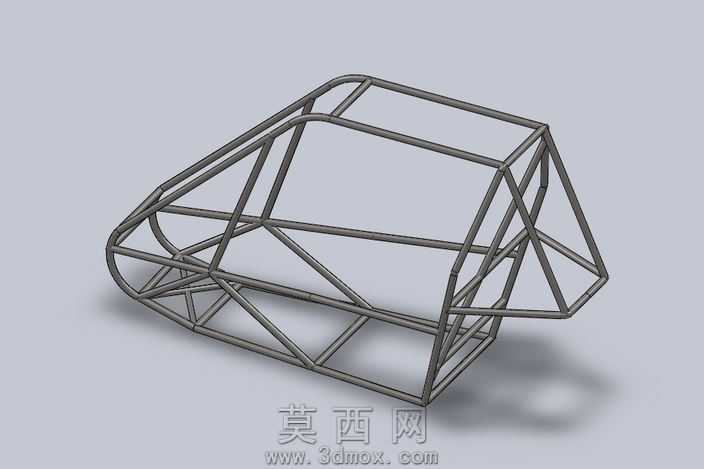

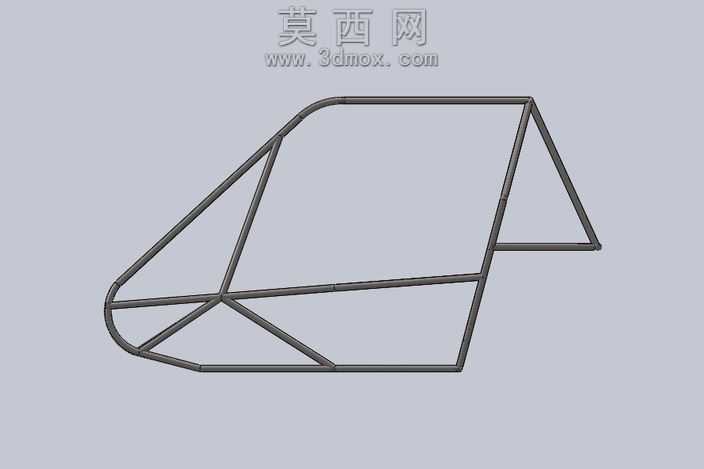

本作品为迷你巴哈越野赛车的核心管状车架三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循巴哈赛车赛事的车架安全规范与轻量化设计原则开展设计工作。建模初期先完成整车布局的基准面搭建，确定驾驶舱乘坐空间、动力总成安装位、悬架固定点、转向系统布置区域的核心坐标，确保车架整体外廓尺寸符合迷你巴哈车型的紧凑定位，兼顾狭小场地越野行驶的灵活性要求。整个车架采用等直径金属管材搭建，建模时通过三维草图绘制所有管材的中心线路径，精准控制每一段管材的弯折角度、连接节点位置，保证相邻管材衔接处完全共线贴合，避免出现结构应力集中的突兀拐点。车架前部设计为圆弧收窄的防撞结构，通过多段斜向管材形成三角稳定支撑结构，能够在正面碰撞时分散传导冲击力；中部驾驶舱区域围绕驾乘空间搭建闭环防滚结构，主防滚环、前部防滚环、侧边防撞梁通过横向、斜向连接管材形成多个稳定三角单元，既满足翻滚工况下的结构强度要求，又通过管材排布优化预留出足够的驾乘操作空间；后部结构预留动力系统与后悬架的安装接口，通过斜撑管材将后部载荷均匀传导至车架主体，避免局部载荷过大引发结构变形。材质设定阶段为车架管材赋予高强度合金钢材质参数，在软件中完成结构干涉检查，确认所有管材连接节点无错位、无间隙，后续可直接基于该模型导出管材下料尺寸、弯折加工参数，也可挂载网格完成有限元强度仿真，验证不同工况下的车架形变与应力分布。整个建模过程严格遵循管状桁架结构的力学设计逻辑，在保证结构强度冗余的前提下尽可能精简管材数量，实现车架轻量化目标，为后续迷你巴哈赛车的整车总装、零部件匹配提供精准的三维结构基准。
