电子实验用无焊迷你面包板结构设计

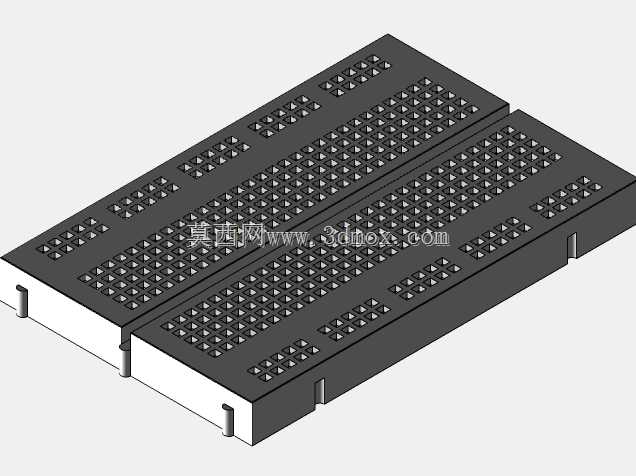

　　日常电子电路原型验证工作中，这类迷你面包板是实验室桌面、学生实训台、嵌入式开发工位上出镜率极高的基础配件，核心作用是在不需要焊接的前提下，快速完成分立元件、集成电路、跳线的临时电气连接，大幅缩短电路验证的前期准备周期，避免反复焊接对元件引脚造成的损伤，尤其适合短周期的方案验证、课程实训、小型功能模块调试场景。从结构设计逻辑来看，这款迷你面包板采用双列对称的孔位布局，整体分为上下两个独立的连接区块，每个区块的孔位内部对应弹性接触簧片，同一列的孔位在内部通过导电夹片实现电气连通，使用者可以根据电路的走线需求，灵活选择元件插装位置，不需要额外加工导线端头，只要将元件引脚、杜邦线端头直接插入对应孔位，就能依靠内部簧片的夹持力实现稳定的电气连接。

　　设计过程中首先要考虑的是孔位的间距匹配，所有插孔的中心距严格控制在2.54mm，这个尺寸刚好匹配绝大多数直插式电子元件的引脚间距，包括常见的DIP封装集成电路、直插电阻电容、排针排母等标准元件，不会出现引脚间距不匹配无法插装的问题。外形尺寸方面，这款迷你款面包板的长宽尺寸适配小型实验台的摆放需求，整体厚度控制在合理范围，底部预留了拼接定位结构，多块同规格面包板可以通过侧边的卡扣结构拼接扩展，满足不同规模电路的搭建需求，不需要额外购置大尺寸面包板就能灵活扩展搭建面积。

　　安装边界上，这款面包板背部自带防滑胶贴，可以直接粘贴在实验台桌面、设备外壳表面或者定制的实验工装板上，不需要额外打孔固定，粘贴后不会轻易移位，同时如果需要更换位置，撕下后也不会在粘贴面残留难以清理的胶痕。从功能特性来看，面板上的插孔采用内倒角设计，插装元件引脚时可以起到导向作用，即使引脚有轻微的歪斜也能顺利插入孔位，内部的簧片采用高弹性导电材料制作，经过多次插拔后依然能保持足够的夹持力，不会出现接触不良、引脚松动脱落的问题，簧片的接触电阻控制在极低范围，不会对小信号电路的传输造成额外干扰。

　　在实际使用场景中，这类迷你面包板常被用于单片机最小系统搭建、传感器模块测试、分立元件电路验证、学生电子设计竞赛前期方案调试等场景，相比需要焊接的万能板，它可以反复使用，实验完成后可以快速拆除元件，整理后就能用于下一次电路搭建，耗材成本极低。设计时还考虑了不同使用场景的兼容性，孔位的直径适配0.4mm到0.8mm直径的元件引脚，不管是较细的集成电路引脚，还是稍粗的功率元件引脚，都能顺利插入并保持可靠接触，面板表面采用哑光绝缘材质，即使表面有轻微的灰尘、汗渍，也不会造成相邻孔位之间的漏电短路，日常维护只需要用干布擦拭表面即可，不需要特殊的保养流程。双区块的布局设计也给电路走线提供了便利，使用者可以将电源相关的走线布置在一侧区块，信号走线布置在另一侧区块，减少电源和信号之间的串扰，对于简单的功能电路，单块迷你面包板就能完成全部元件的布局，不需要额外扩展，占用桌面面积极小，甚至可以直接放在键盘旁边的空余位置，随时进行电路参数调整和测试。
