工业控制用圆柱式脉冲按压按钮结构

　　这款圆柱式脉冲按压按钮，是电气控制回路里常见的瞬时触发操作元件，日常在低压控制柜、小型设备操作面板、手持控制盒里都能见到它的身影，核心作用是通过人工按压动作给出瞬时通断信号，完成设备启动、点位复位、功能切换这类单次触发的控制指令，和自锁式按钮不同，它只在按压行程到位的瞬间输出信号，松开后内部复位结构会自动带动触点回到初始状态，不会保持接通或断开的锁止状态，刚好适配需要单次脉冲信号触发的控制场景，比如PLC输入点位的信号触发、计数器的计数输入、设备的点动操作回路，都需要这类无锁止的脉冲按钮来完成信号输入。

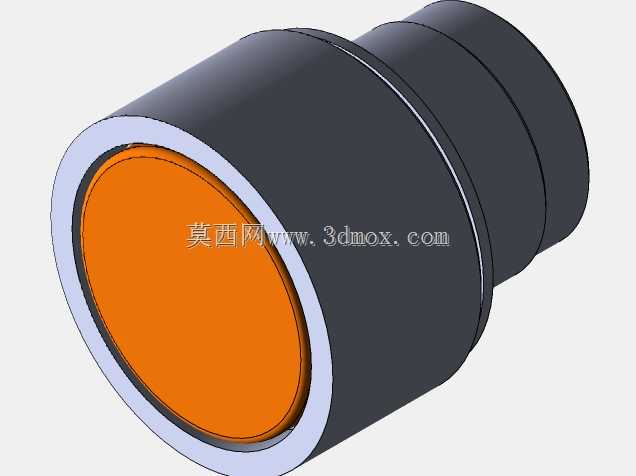

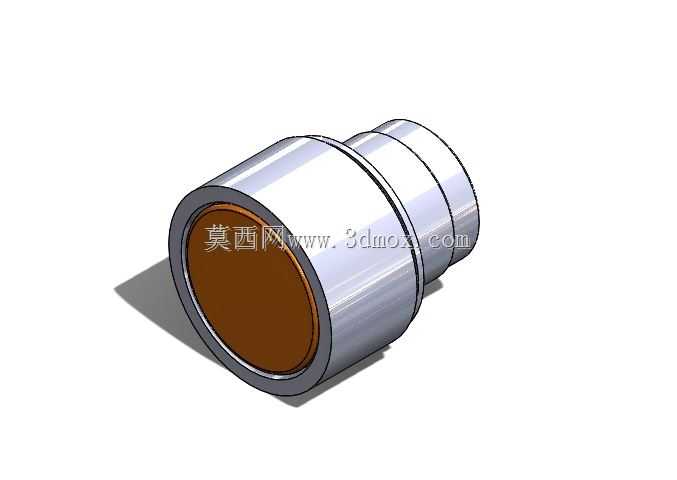

　　从结构设计来看，整体采用阶梯圆柱的外形布局，大直径端是按压操作面，表面做了内凹的棕色绝缘按压层，既可以增加手指按压时的接触摩擦力，避免操作时打滑，也能通过绝缘材质隔绝操作端和内部带电触点的接触，保障操作安全；阶梯过渡的小直径段是安装固定与接线端，设计成缩径结构是为了适配面板开孔的安装需求，安装时从面板正面将小直径段穿过预制的安装孔，在面板背面通过配套的锁紧螺母完成固定，不需要额外的固定支架，单孔安装的方式能大幅减少面板加工的工作量，也能让多个按钮排布时的面板布局更紧凑。

　　设计过程中首先考虑的是操作手感与复位可靠性，按压行程控制在3-5mm的合理区间，既不会因为行程过短导致误触发，也不会因为行程太长增加操作力度，内部复位采用圆柱螺旋压缩弹簧，弹簧的刚度经过匹配，按压力度控制在5-8N，符合日常操作的施力习惯，长时间频繁按压也不会造成手指疲劳；触点部分采用银合金触点材质，能承载5A以内的交流220V控制回路电流，接触电阻小，频繁通断也不容易出现触点烧蚀的问题，适配工业场景下长时间高频次的操作需求。

　　安装边界方面，这款按钮适配的面板开孔直径为16mm，属于行业通用的标准安装尺寸，和同规格的指示灯、选择开关可以实现开孔通用，不需要单独定制开孔尺寸；整体伸出面板正面的高度控制在12mm以内，不会因为突出过高造成操作时的误碰，背面接线端的长度控制在20mm，预留了足够的接线空间，即使是柜内布线空间比较紧凑的小型控制盒，也能顺利完成导线压接与固定，不会和柜内其他元器件产生安装干涉。

　　实际选型应用时，这类脉冲按钮通常会根据功能需求搭配不同颜色的按压头，比如启动功能用绿色、停止功能用红色、复位功能用蓝色，这款模型呈现的棕色按压头一般用于自定义功能触发，比如参数切换、点位确认这类非启停类的操作；结构设计上还做了IP40的防护等级，正面操作端可以阻挡日常的灰尘飞溅与手指直接接触内部带电部件，适合在室内无强淋水、无强腐蚀的工业环境下使用，如果是户外或者有液体飞溅的场景，还可以在按压头外围加装配套的防水密封圈，提升防护等级到IP65，满足更多场景的安装需求。

　　从建模逻辑来看，整个零件的建模采用旋转凸台作为基础特征，先绘制阶梯轴的截面轮廓完成主体结构的生成，之后对按压面的内凹结构做拉伸切除，表面的绝缘层通过分割面赋予不同材质区分，边缘的倒角处理完全按照实际机加工的工艺要求设计，所有棱角位置都做了C0.5的倒角，既避免加工时的锐边割手，也能让零件装配时更顺利，不会因为锐边卡滞造成安装困难；接线端的螺纹结构采用装饰螺纹线建模，既还原了实际零件的安装结构，也不会因为实体螺纹造成模型文件过大，适配三维布局时的装配调用需求，在做电气柜三维布线、操作面板布局设计时，可以直接调用这个模型完成面板的开孔定位与装配干涉检查，提前验证安装空间是否足够，避免实际加工面板时出现开孔尺寸错误、元器件排布干涉的问题。
