全避震山地自行车车架三维设计作品

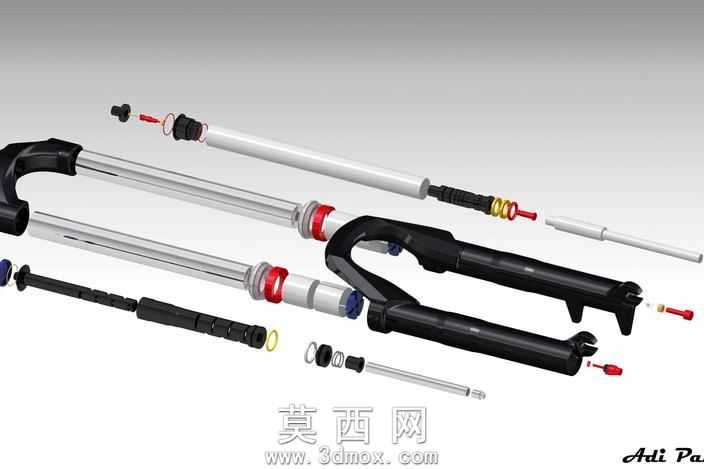

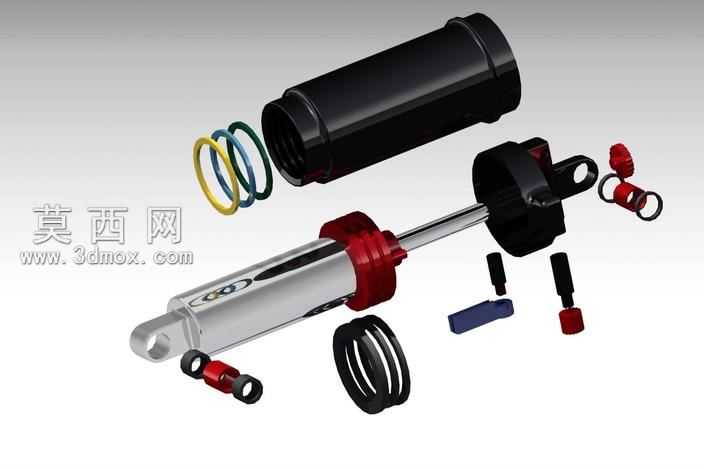

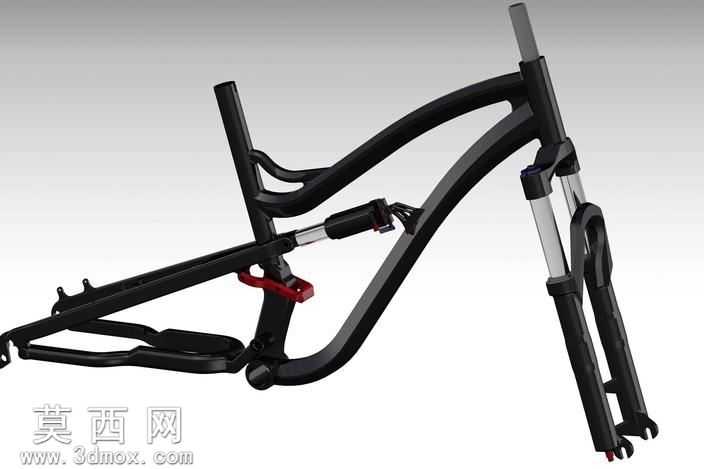

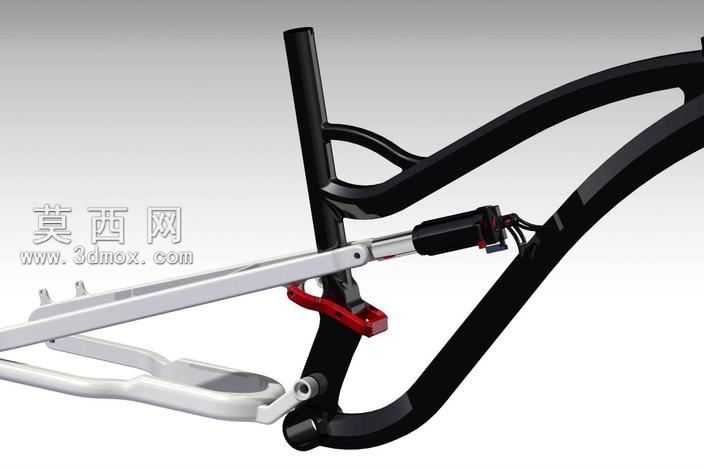

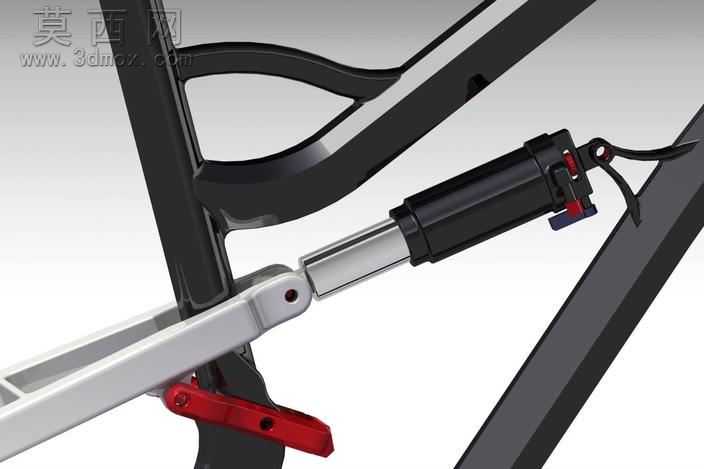

本作品为全避震山地自行车车架的三维设计成果，建模阶段依托参数化三维设计软件完成全流程搭建，首先从整车骑行几何定位入手，确定头管角度、座管倾角、后轮轴距、五通下沉量等核心骑行参数，确保车架符合山地越野场景的操控需求与骑行姿态适配性。建模过程中对各管材衔接处做了连续曲面过渡处理，避免硬棱角带来的应力集中问题，主上管、下管采用变径曲面造型，在保证结构强度的同时优化管材受力路径，后三角部分采用多连杆联动结构设计，精准还原了全避震车架的后轮行程运动轨迹，可清晰展示避震器压缩过程中后轮的运动姿态与连杆的联动逻辑。材质渲染阶段，主体车架部分采用哑光磨砂黑色金属材质，模拟铝合金管材经阳极氧化处理后的表面质感，表面添加细微的颗粒纹理还原真实金属喷涂的触感，前叉内管做亮面镀铬金属材质处理，还原避震内管的光滑高反光特性，避震器阻尼部分做黑色哑光工程塑料质感，弹簧与调节旋钮部分采用亮红色金属材质点缀，快拆结构、转点销轴部分做金属切削后的亮银质感，不同材质间的粗糙度、反光度参数经过反复调试，让整体渲染效果贴近真实量产自行车架的视觉表现。结构设计上，预留了标准碗组安装位、座管夹持位、五通中轴安装位、碟刹安装座、后轮快拆安装位，各安装位的尺寸均遵循通用山地车零部件的适配标准，可兼容市售主流规格的前叉、轮组、传动与制动部件；后避震转点处设计了耐磨衬套的安装间隙，还原真实车架的转点结构，后下叉位置做了加宽处理，为宽胎越野场景预留足够的轮胎间隙，同时兼顾碟刹卡钳的安装空间避让。设计思路围绕越野骑行的实用性展开，全避震结构可有效吸收越野路面的颠簸冲击，多连杆结构的虚拟转点设计经过运动仿真验证，可减少踩踏过程中的避震泄力问题，整体车架的管材壁厚经过参数化设定，在保证结构强度满足越野冲击需求的前提下，尽可能优化管材重量分布，兼顾轻量化与耐用性，模型完整还原了全避震山地车架的所有结构细节，可用于骑行装备结构展示、山地车设计教学、零部件适配验证等场景。
