剖视展示型行星齿轮减速机结构设计

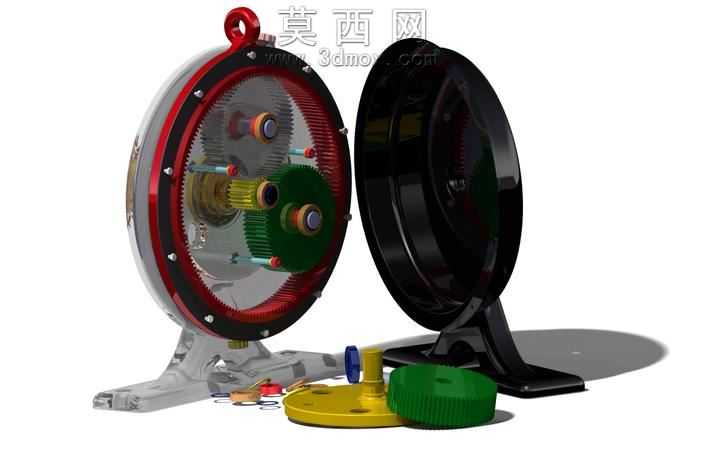

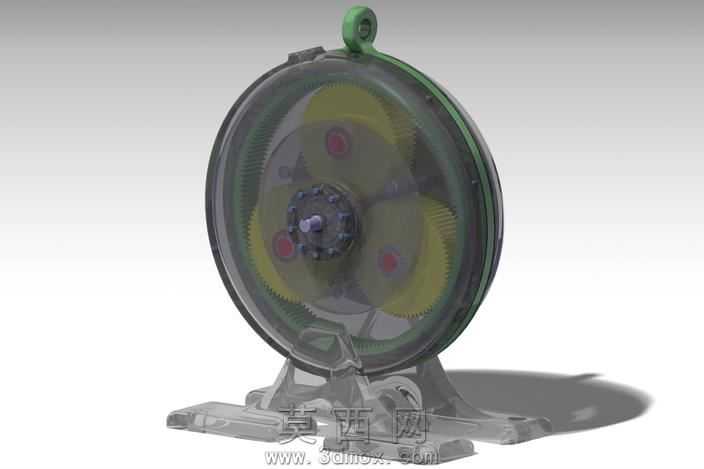

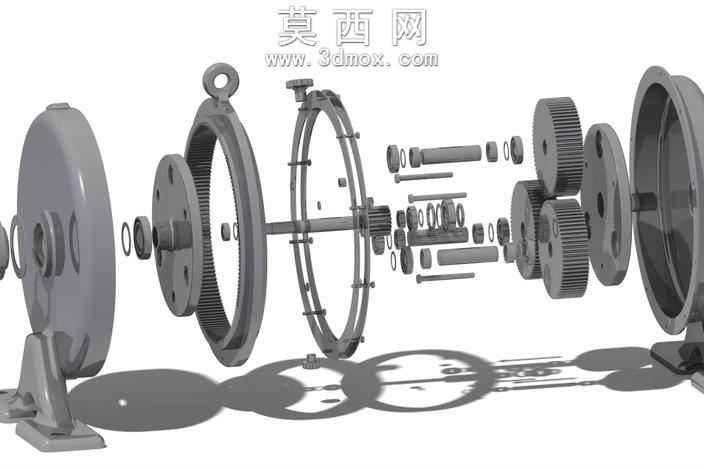

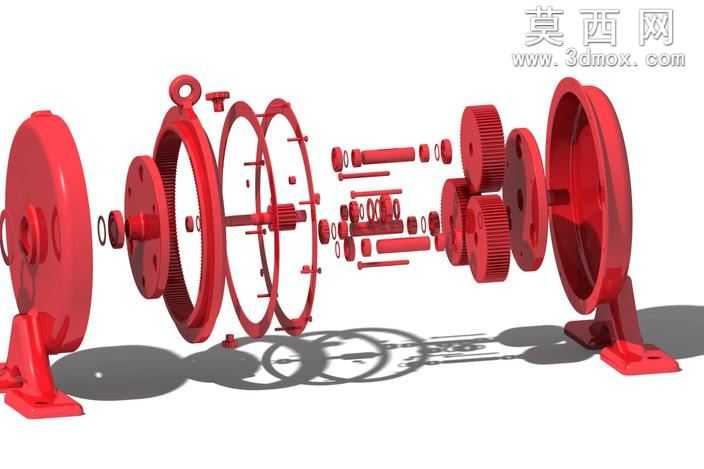

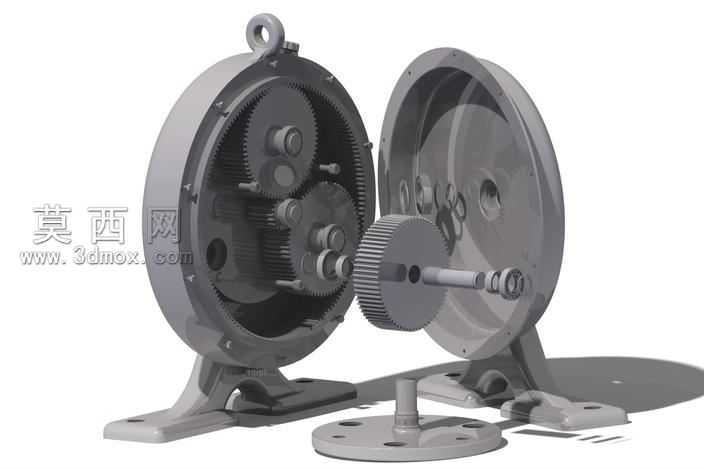

本作品为行星齿轮减速机的三维结构设计模型，采用剖视展示的呈现方式，完整还原了行星减速机的内部传动构造与外部支撑、壳体结构。建模阶段遵循行星减速机的传动原理进行参数化搭建，首先完成内齿圈的齿形参数化绘制，保证内齿与行星轮的啮合间隙符合传动精度要求，随后依次完成太阳轮、多组行星轮、行星架的结构建模，每一个传动部件的轴孔配合尺寸、齿面啮合参数都经过严谨校核，确保传动逻辑的合理性。外部结构方面，分别设计了透明观察侧端盖与封闭防护侧端盖，透明端盖采用高透材质模拟，可直观呈现内部齿轮的啮合状态，封闭端盖采用哑光黑色硬质材质，搭配边缘的红色密封胶圈结构，还原实际产品的密封防护设计；底部的支撑脚架采用铸铝质感的银灰色材质，设置有安装固定孔位，满足实际安装场景的结构需求。渲染阶段采用工作室级光照环境，对不同部件赋予差异化材质属性：齿轮部件根据功能区分材质，太阳轮与行星轮采用硬齿面合金钢材质，表面做渗碳淬火的质感处理，呈现金属磨砂的细腻光泽，内齿圈与壳体连接部分采用高强度结构钢材质，端盖部分分别赋予透明PC材质与哑光工程塑料材质，紧固件螺栓、定位销采用镀锌金属材质，输出轴部分做防锈氧化处理的金属质感。模型还附带拆解状态的零散部件展示，将端盖、各级齿轮、密封件、紧固件按装配顺序排布在主体旁，清晰呈现各部件的装配关系与结构形态。设计过程中重点优化了行星轮的均布结构，保证三组行星轮的受力均匀性，同时对壳体的减重结构、密封槽的尺寸进行了细节优化，既保证结构强度，又兼顾轻量化设计需求，整体模型结构完整，细节丰富，可用于传动结构教学、产品方案展示、装配工艺模拟等场景，清晰展现行星减速机体积小、传动比大、承载能力强的结构特点。
