手摇式便携渔线轮垂钓装备结构设计

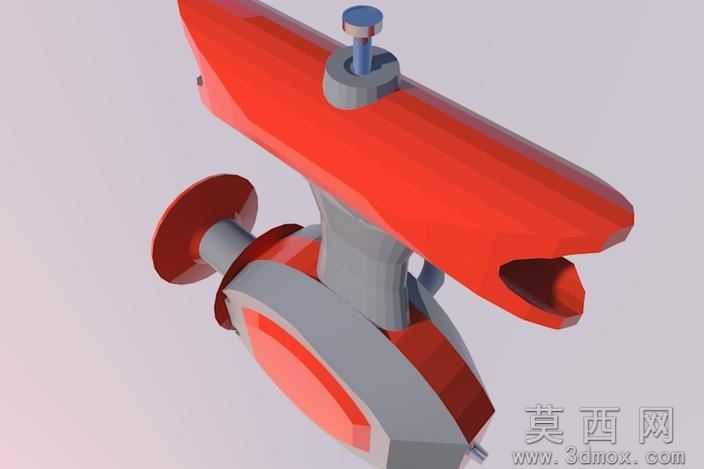

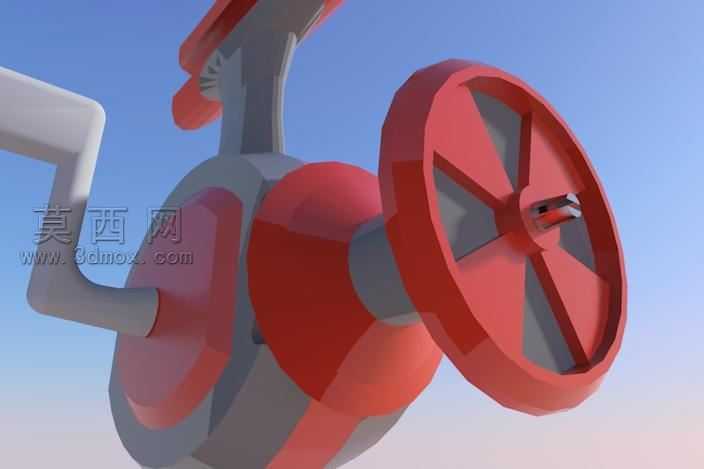

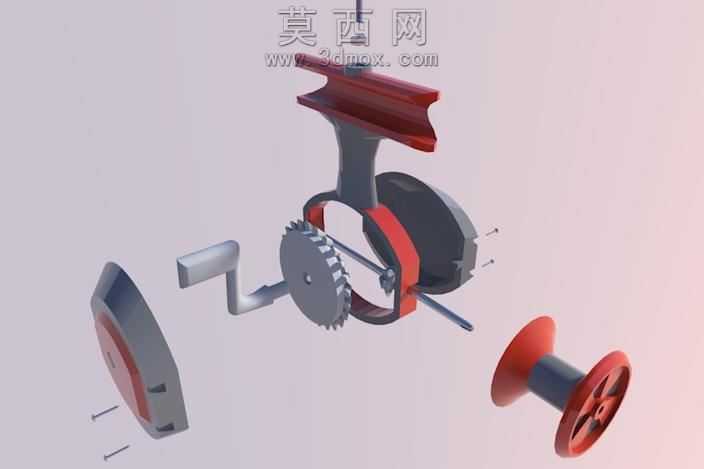

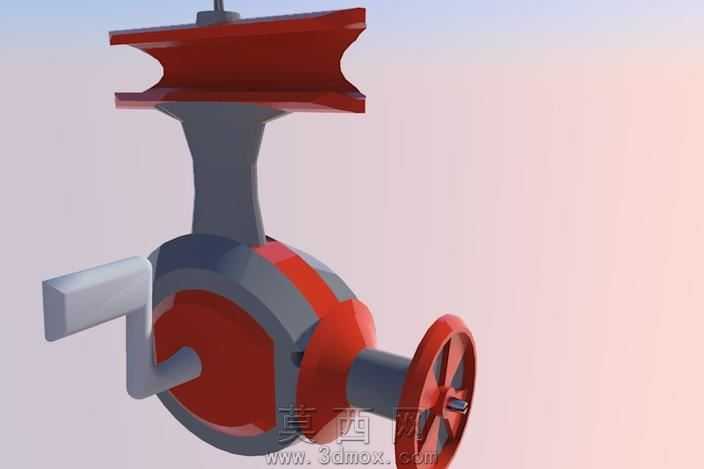

本作品为面向垂钓场景设计的手摇式便携渔线轮结构，采用三维建模软件完成全参数化零件设计与整体装配，完整还原了手动收线渔具的核心传动逻辑与功能结构。建模过程中首先对渔线轮的功能需求进行拆解，将整体结构划分为手摇驱动组件、齿轮传动组件、线轴收纳组件、主体支撑框架四个核心模块，每个零件均按照实际使用的尺寸比例进行1:1建模，确保各部件之间的装配间隙符合机械传动的公差要求。材质设置上，针对不同部件的使用特性匹配了对应的材质属性：手摇曲柄与主体支撑框架采用哑光工程塑料材质，模拟轻量化钓具常用的玻纤增强尼龙质感，调整材质的粗糙度与漫反射参数还原磨砂防滑的表面触感；传动齿轮采用金属材质，添加细微的金属颗粒纹理与轻微的磨损做旧效果，还原金属传动件的真实质感；线轴部分采用亮面红色硬质塑料材质，通过调整高光反射参数模拟光滑耐磨的工业塑料表面；固定销轴类零件采用不锈钢金属材质，强化金属冷硬的质感表现。结构设计上采用了经典的手摇齿轮增速传动结构，摇臂转动时主动齿轮带动从动齿轮实现转速提升，从而带动线轴完成渔线的快速收卷，整体结构做了轻量化优化，去除了非必要的冗余结构，既保证了结构强度又控制了整体重量，适合户外垂钓携带使用。渲染阶段采用柔和的漫反射打光方案，主光源从侧上方45度角投射，搭配辅助补光消除结构暗部的死黑区域，清晰展现每个零件的轮廓与装配关系，同时添加柔和的环境反射，让不同材质的质感表现更加真实自然。设计过程中充分考虑了3D打印制作的可行性，所有零件均做了壁厚优化与打印适配调整，避免出现悬空无支撑的极端结构，普通桌面级3D打印机即可完成所有零件的打印制作，组装后即可实现手摇收线的完整功能，能够满足户外垂钓的应急使用需求，解决外出垂钓时遗漏渔线轮的突发问题，整体结构紧凑，传动逻辑清晰，兼具实用性与制作便捷性。
