零反弹高转矩伺服电机用盘联轴器结构

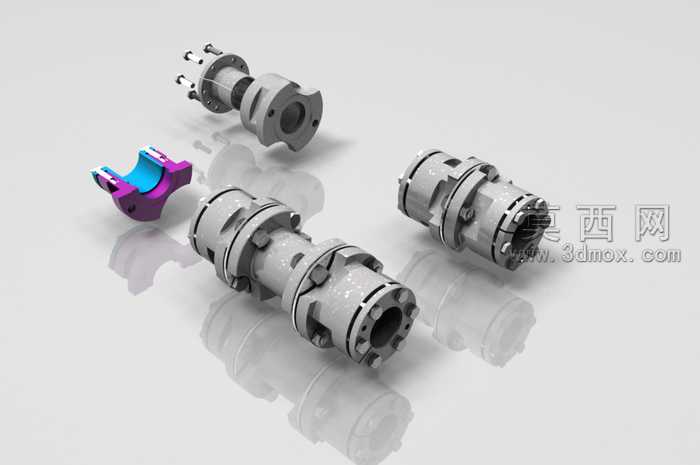

本作品为适配30nm高转矩伺服电动机的零反弹盘联轴器三维建模成果，建模阶段围绕精密传动的零背隙核心需求展开结构设计，首先完成联轴器两端轴接毂体的参数化建模，精准还原内孔键槽、端面锁紧螺栓孔、法兰连接定位止口的细节尺寸，确保与伺服电机输出轴、从动负载轴的装配公差匹配。中间弹性耦合盘部分采用对称式膜片结构建模，通过多组环形均布的连接点位实现两端毂体的柔性连接，既保证转矩传递过程中无回转间隙，又可补偿两轴间微量的径向、角向安装偏差。建模过程中对所有装配接触面做了贴合度校验，螺栓连接部位还原了螺纹旋合的结构细节，锁紧压块的曲面过渡做了平滑处理，避免应力集中的结构缺陷。渲染阶段采用工业级金属材质赋予主体毂体，还原合金钢表面的哑光喷砂质感，对中间弹性耦合盘采用差异化的彩色工程塑料材质渲染，清晰区分不同功能部件的材质属性，场景搭建采用纯白柔光摄影棚环境，添加柔和的地面反射效果，多角度展示联轴器的整体装配形态、拆分部件结构与连接细节。设计思路上围绕伺服传动的高精度需求，摒弃传统联轴器的间隙配合结构，采用膜片盘的刚性柔性结合设计，在保证高转矩传递能力的同时实现零回转反弹，满足伺服系统正反转切换、精准定位的传动要求，所有结构尺寸均经过传动强度校核，确保30nm额定转矩下的结构可靠性，建模过程中保留了所有可编辑的参数特征，方便后续根据不同轴径、转矩参数做适配调整，装配体采用全约束配合，可直接用于装配模拟、运动仿真与工程图导出。
