发动机连杆主杆结构三维建模设计

项目分类:通用机械零部件 发布时间:2016-03-18 ID:91182
  • 发动机连杆主杆结构三维建模设计
  • 发动机连杆主杆结构三维建模设计
  • 发动机连杆主杆结构三维建模设计

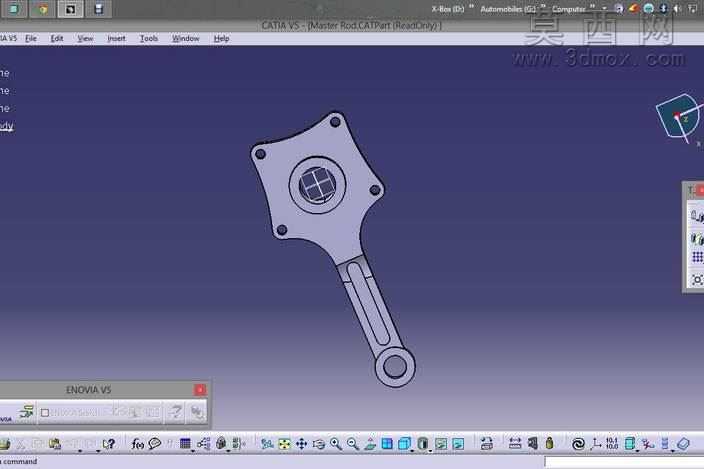

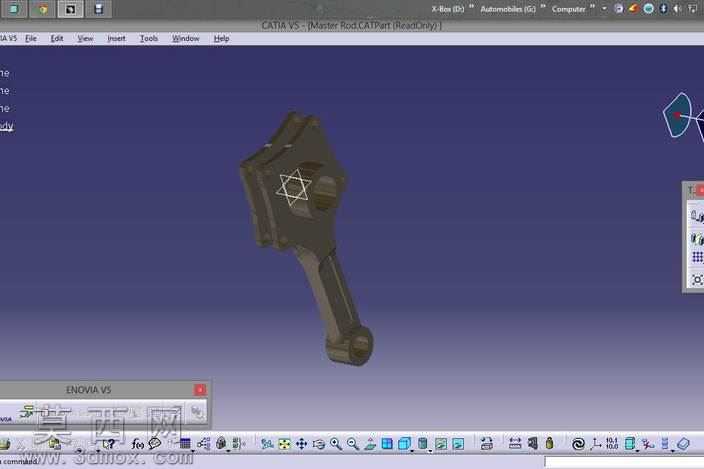

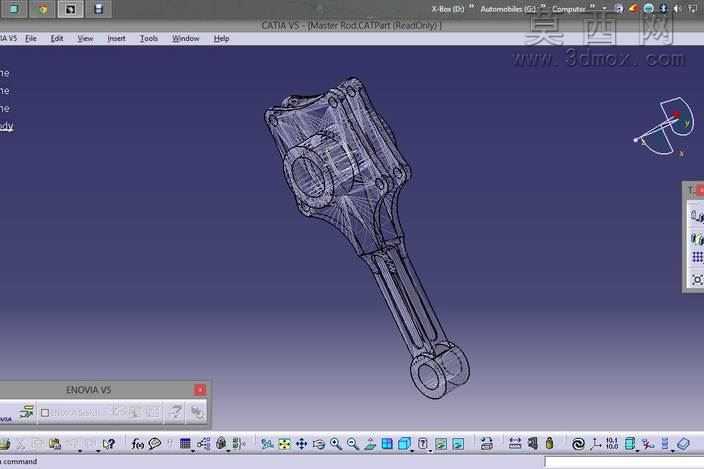

本作品为发动机连杆主杆的三维参数化建模成果,建模过程依托CATIA三维设计环境完成,整体采用自顶向下的设计思路,先梳理连杆主杆在动力传递路径中的功能定位,明确其连接活塞销与曲轴曲柄、将活塞往复直线运动转化为曲轴旋转运动的核心作用,再逐步拆分结构特征开展建模工作。建模阶段优先搭建整体骨架线,确定大小端孔的中心距、孔径基准、杆身走向的核心参数,保证各特征的位置精度符合传动部件的装配要求。大端部分采用分体式适配结构的设计逻辑,预留与连杆盖配合的定位接合面、螺栓穿装孔位,建模时对孔位的同轴度、接合面的平面度做了特征约束,避免后续装配出现干涉问题;小端部分设计为整圈衬套适配结构,内壁预留衬套压装的余量尺寸,边缘做过渡圆角处理,降低应力集中风险。杆身部分采用变截面工字钢结构设计,从大端到小端平滑过渡,建模时通过多截面实体命令完成曲面到实体的转化,既保证杆身具备足够的抗弯、抗扭强度,又尽可能降低部件自身重量,契合发动机轻量化的设计需求。所有结构的过渡位置均添加了符合机械设计规范的圆角特征,针对应力集中的高负荷区域适当加大圆角半径,提升部件的疲劳强度。材质设定环节参考发动机连杆的实际应用场景,赋予模型调质合金钢的材质属性,在渲染环境中调整金属粗糙度、反光度参数,还原锻钢部件的真实质感,同时通过线框显示模式可清晰查看内部结构的壁厚分布、筋位走向,直观呈现结构设计的合理性。整个建模过程严格遵循机械设计的公差配合要求,各特征参数完全匹配实际发动机连杆的尺寸规范,可直接用于后续的装配仿真、有限元强度分析以及加工工艺规划,为发动机动力组件的设计优化提供可靠的三维数模基础。
