机械连接固定用轴承支撑座结构

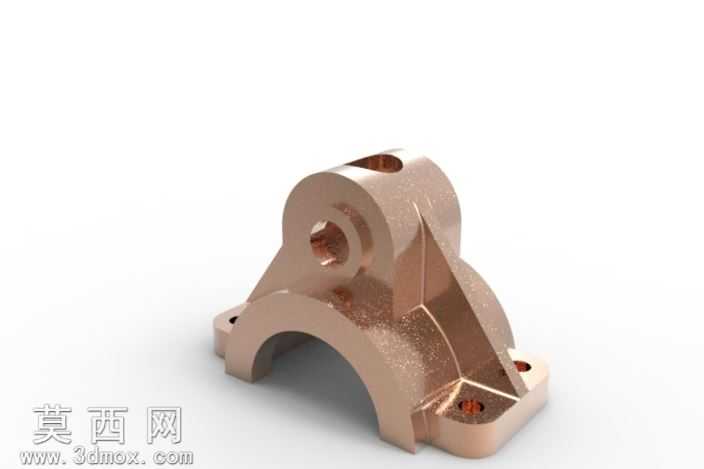

本模型为机械传动系统中常用的轴承支撑固定座，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械加工工艺的尺寸规范，对每一处安装孔位、配合面、加强筋结构都做了精准的尺寸约束，确保模型可直接对接后续的工程图导出与加工生产环节。模型整体采用一体式铸钢件的结构设计思路，底部设置带安装沉孔的方形法兰底座，可通过螺栓将整个支撑座稳固锁紧在设备安装基面之上，底座与上部支撑主体之间设置了多道三角形加强筋结构，筋板厚度均匀过渡，既能够有效降低整体铸件的重量，又可以大幅提升结构的抗弯折、抗载荷能力，避免设备运行过程中支撑部位出现形变偏移。上部的支撑结构包含同轴的半圆弧轴承抱合面与顶部的锁紧安装位，半圆弧面的粗糙度与尺寸公差按照轴承外圈的配合要求做了对应设计，可实现与标准外球面轴承、深沟球轴承的精准过盈配合，顶部的锁紧螺孔可搭配对应的轴承压盖完成轴承外圈的轴向固定，侧面设置的内六角工艺孔可用于安装定位销，实现轴承安装过程中的周向定位，避免轴承运行过程中出现外圈跟转的问题。模型渲染阶段采用了金属磨砂钢材的材质球，对金属表面的细微切削纹理、倒角处的高光反射都做了精细化调整，还原了实际机加工零件的真实质感，同时对所有棱边都添加了符合工艺要求的C0.5倒角，避免出现建模过程中常见的尖锐直角问题，完全匹配实际机械加工的生产要求。整个结构的设计充分考虑了装配便利性与运行稳定性，各部位的壁厚均匀，符合铸造工艺的拔模要求，不存在壁厚突变导致的铸造缺陷风险，可广泛应用于各类传动设备、输送设备、机床附件的轴承支撑部位，能够承受中等强度的径向与轴向复合载荷，保障传动轴系的平稳运行。
