五吨级拖车牵引球联结装置结构设计

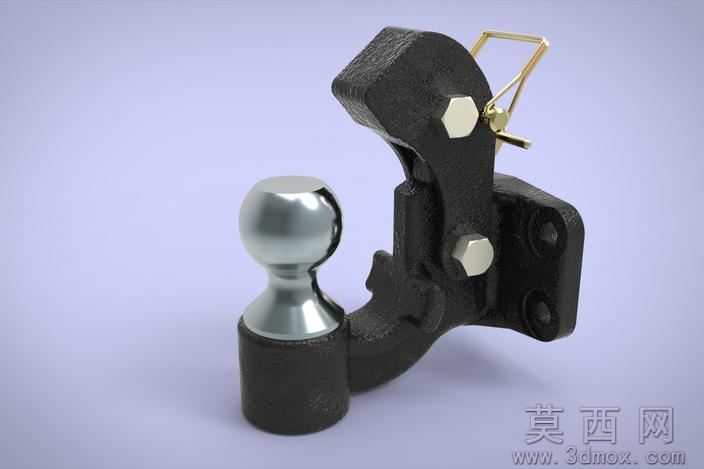

本模型为五吨额定载荷的牵引球联结装置，建模过程中首先对牵引球头、锁紧钩体、安装基座三大核心部件进行独立草绘，以球头中心为装配基准定位所有配合特征，确保各部件同轴度与配合间隙符合重载牵引的公差要求。建模阶段对球头部分采用旋转凸台生成主体曲面，对表面做圆角过渡处理避免应力集中，球头与下方连接柱的衔接位置做渐变直径设计，匹配实际锻造件的结构形态。锁紧钩体部分采用多步拉伸与切除特征构建，精准还原钩体的咬合曲面、螺栓安装沉孔、保险销挂接位的细节，对钩体与球头接触的咬合面做曲面贴合校验，保证锁紧状态下接触面均匀受力，避免局部应力过载导致部件变形。安装基座部分预留两个螺栓安装通孔，基座与钩体的连接位置做加强筋结构设计，提升基座的抗冲击载荷能力。材质设置上，主体承载部件采用铸钢材质，调整粗糙度参数还原铸铁件的哑光磨砂质感，紧固螺栓、球头表面采用镀锌金属材质，添加轻微反光效果区分加工面与铸造面的质感差异，保险销挂环采用弹簧钢材质，还原金属线材弯折的形态特征。渲染阶段采用柔和侧光打光，突出部件的结构轮廓与材质质感，背景选用浅淡纯色避免干扰主体展示。设计过程中参考成熟拖挂牵引部件的结构逻辑，在原有开源模型基础上优化了锁紧机构的限位结构，调整了螺栓安装位的间距尺寸，补充了保险销的防脱结构细节，让整体结构更符合实际使用中的安全要求，各活动部件的配合间隙预留合理，可直接用于结构展示、装配模拟以及相关牵引配件的设计参考，完整还原了重载牵引球结的工作结构与外观形态。
