三孔连接支架金属连杆结构设计

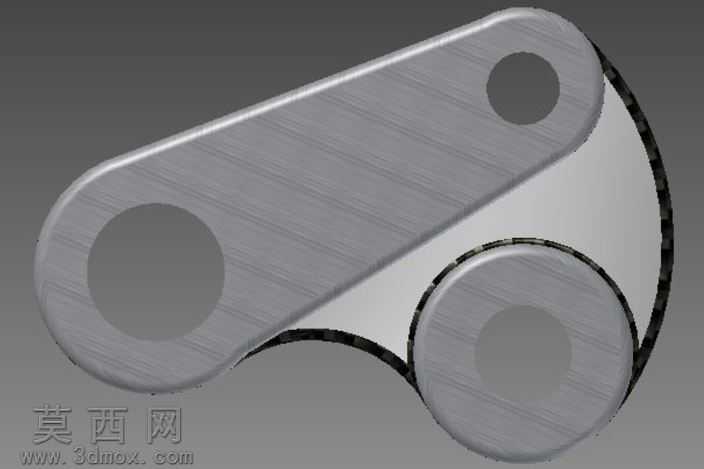

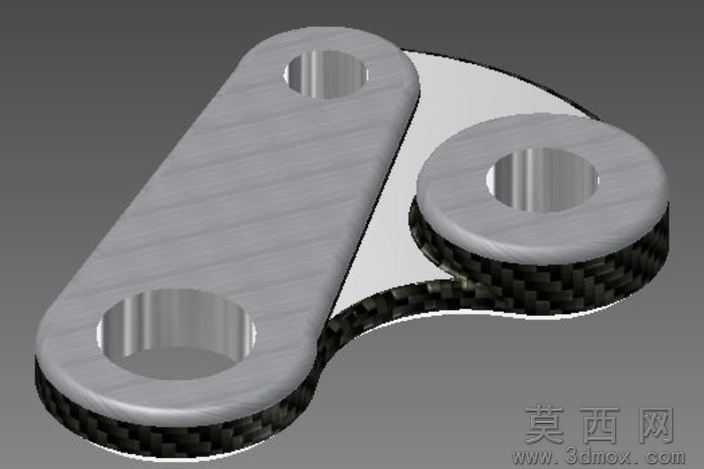

本作品为金属材质的三孔连接支架连杆，采用三维建模软件完成全参数化设计，建模过程中以基准面为定位基础，先绘制连杆主体的二维轮廓草图，通过拉伸凸台命令生成主体基础实体，再针对三个安装孔位分别执行拉伸切除操作，精准控制孔的直径与深度参数，保证孔位的同轴度与位置公差符合装配要求。建模完成后对零件边缘进行圆角处理，避免尖锐棱角带来的应力集中问题，提升零件的结构强度与使用安全性。材质设置上，主体金属部分采用拉丝不锈钢材质参数，调整金属粗糙度、反射率与环境光遮蔽参数，还原金属零件的真实质感，边缘包覆区域采用碳纤维纹理材质，通过纹理映射调整纹理走向与密度，搭配凹凸贴图模拟碳纤维编织的立体触感，两种材质的搭配既兼顾了零件的结构强度需求，也提升了视觉表现效果。渲染阶段采用三点布光方案，主光源提供主要照明凸显金属拉丝纹理，辅助光源弱化阴影死区，轮廓光勾勒零件边缘轮廓，搭配浅灰色背景突出零件本身的结构特征，渲染输出的效果图清晰展现了零件的外形轮廓、孔位分布与材质质感。结构设计上，该连杆采用长条形主体搭配一端加厚凸台的布局，三个通孔分别位于连杆两端与加厚凸台位置，可实现多部件之间的铰接连接与动力传递，加厚凸台的设计提升了端部孔位的结构强度，避免长期铰接转动带来的孔位磨损变形，主体部分采用等厚度设计，在保证结构刚性的前提下尽可能降低零件自重，适配轻量化的装配需求。设计过程中充分考虑了零件的加工工艺性，所有特征均采用常规机械加工可实现的结构，无特殊难加工特征，孔位边缘预留了倒角空间方便装配时的轴件导入，整体结构简洁实用，可直接用于机械连接机构的装配场景，也可作为同类连杆零件的设计参考模板，通过修改孔位间距、孔径大小、主体厚度等参数即可快速衍生出不同规格的同类型连接支架零件。
