机加工用高精密丝杠式台虎钳结构设计

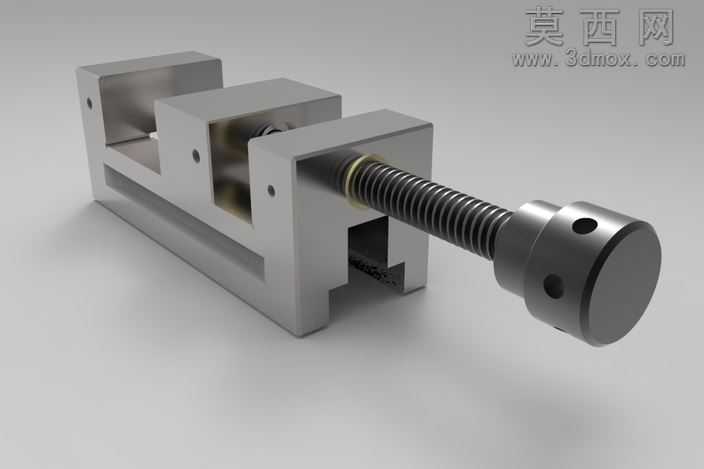

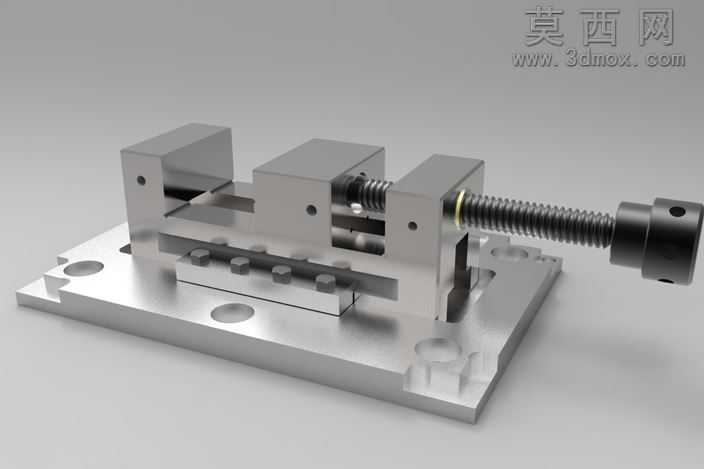

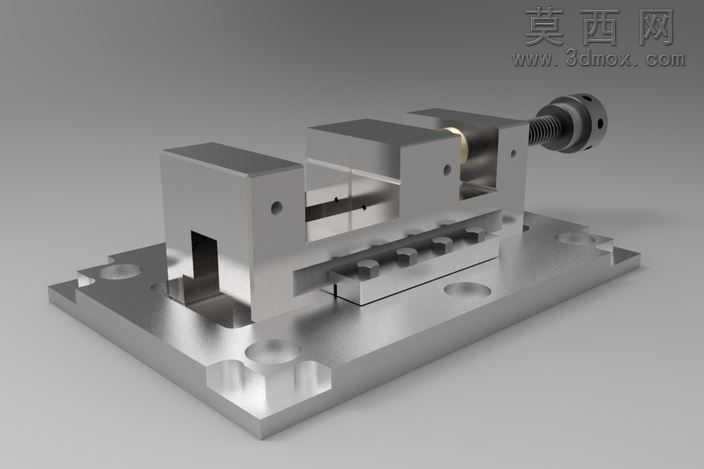

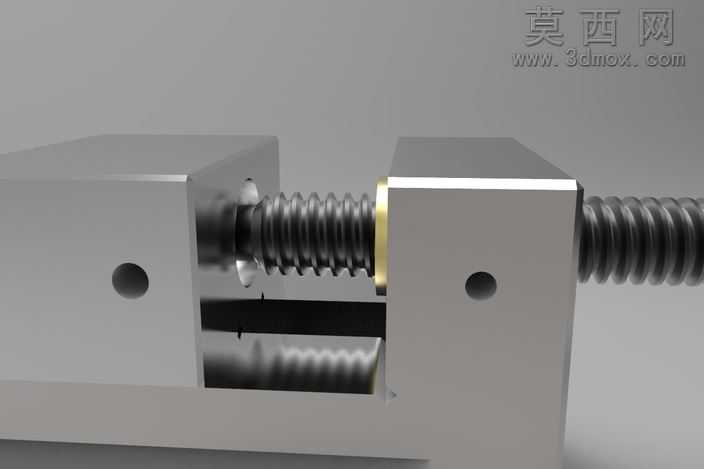

本作品为面向精密机加工场景设计的手动丝杠式精密虎钳，整体采用三维参数化建模方式完成全零件构建与装配验证，建模过程中严格遵循机械加工工装的公差配合规范，对所有关键配合尺寸进行了参数化约束，确保活动钳身、固定钳身、传动丝杠、铜制螺母、锁紧旋钮等核心零件的装配间隙符合实际工装的使用要求，可直接用于工程出图与实物加工参考。模型渲染阶段采用金属质感材质体系，对虎钳主体的铸铁/钢制部件赋予了哑光磨砂金属材质，还原工业级工装的表面喷砂处理质感，对传动丝杠部分赋予了光亮镀锌金属材质，区分不同零件的加工工艺差异，对铜制传动螺母赋予了黄铜金属材质，通过材质差异清晰展现内部传动结构的组成，渲染光影采用柔和的工业产品布光方案，清晰呈现虎钳的导轨结构、钳口定位孔、丝杠锁紧结构等细节特征。结构设计上，该虎钳采用经典的滑动导轨式钳身结构，固定钳身与底座为一体化设计，保证整体装夹刚性，活动钳身通过底部的燕尾型导轨与固定钳身配合，传动过程中无偏摆晃动，传动组件采用梯形丝杠搭配耐磨铜螺母的方案，具备自锁特性，夹紧工件后不会出现松脱问题，丝杠端部设置了带防滑纹理的调节旋钮，方便手动施力完成夹紧与松脱操作，钳身侧面设置了定位安装孔，可直接将虎钳固定在机床工作台或工装平板上使用，钳口部位预留了软钳口安装位，可根据装夹需求更换不同材质的钳口垫片，避免夹伤精密工件表面。设计思路围绕精密装夹的核心需求展开，摒弃了普通台虎钳的冗余结构，整体造型简洁规整，所有棱边均做了工艺倒角处理，既避免加工使用过程中的锐边划伤风险，也提升了产品的工业质感，建模过程中完成了全干涉检查，验证了活动钳身全行程移动过程中无零件干涉，丝杠转动顺畅无卡滞，装配关系完全符合实际机械产品的装配逻辑，可作为机械设计教学、工装设计参考、机加工工艺演示的数字化模型使用，也可用于虚拟装配实训、工业产品展示等场景。
