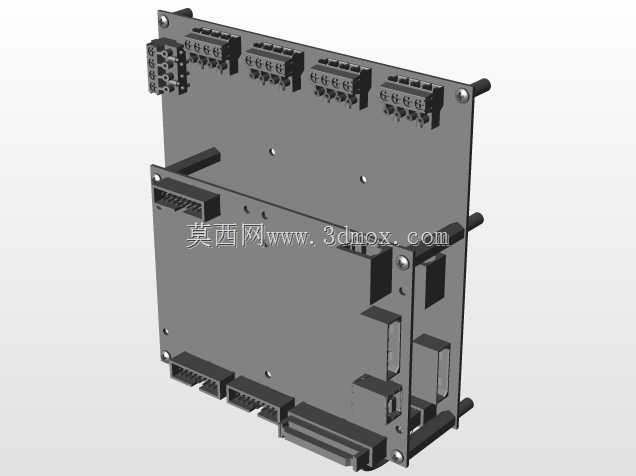

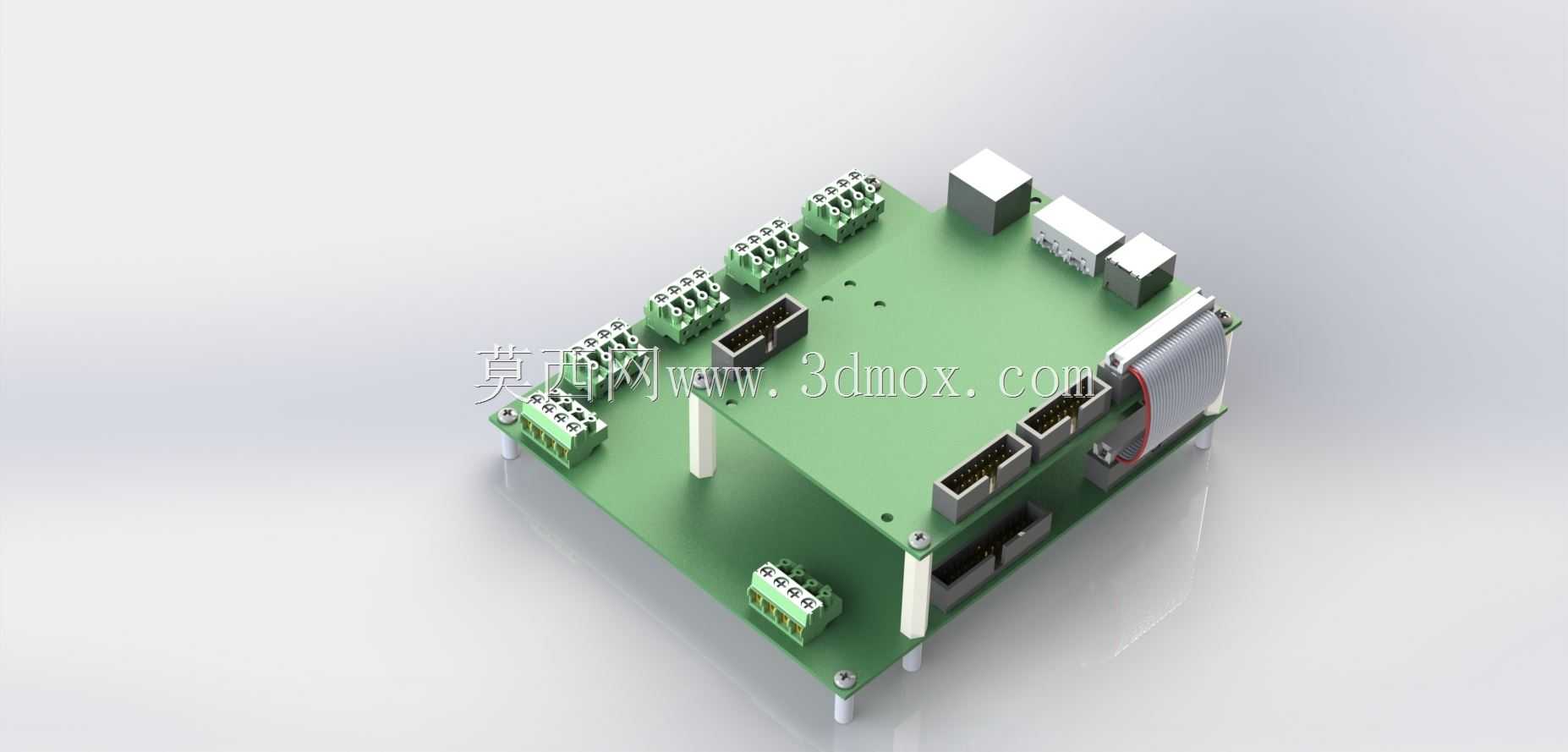

KFLOP与KSTEP运动控制板组装结构

在数控加工、小型自动化设备改造以及桌面级运动平台搭建场景中，运动控制板卡的安装适配一直是结构设计环节容易出现偏差的部分，不少工程师在做电控仓布局时，常因为板卡接插件位置、安装孔位的尺寸偏差，导致接线干涉、固定柱错位，甚至出现接插件与设备外壳剐蹭的问题。这套KFLOP与KSTEP板的组装结构，完全还原了两款板卡叠装配合的实际状态，所有安装孔位的位置公差控制在±0.005in范围内，完全匹配实际硬件的安装尺寸，能直接用于电控箱内部的布局校验、安装支架设计以及走线空间预留。从实际功能来看，KFLOP作为核心运动控制单元承担运动轨迹插补、IO信号逻辑处理的核心功能，KSTEP作为步进驱动接口板负责将控制信号转化为步进电机的驱动脉冲输出，二者通过板间接插件实现信号互联，叠装的结构形式能最大程度压缩电控部分的占用空间，减少外接飞线带来的信号干扰风险。设计过程中没有对板上所有微型阻容元件做逐一建模，而是保留了所有影响布局的关键结构：包括所有对外接线的端子排位置、板间连接的接插件凸起高度、固定支撑铜柱的安装位置与高度、板卡边缘的安装缺口，以及外接通讯接口的突出尺寸，这些结构恰恰是做设备布局时最需要参考的核心要素，忽略这些细节很容易在实际装配时出现干涉。做结构设计时可以直接调用该组装模型，在三维环境中模拟板卡与安装底板、周边继电器、电源模块的位置关系，提前预留出接线操作的手部空间，避免出现端子排被其他元件遮挡、无法完成接线操作的问题；同时可以根据模型上的安装孔位，直接设计对应的绝缘固定柱位置，确认板卡下方的走线空间是否满足线缆弯折半径要求，对于做小型CNC雕刻机、桌面级点胶设备、多轴运动试验平台的工程师来说，能大幅减少前期结构适配的试错成本，不用再手动测量板卡尺寸反复调整安装结构。叠装结构的上下板间距通过支撑铜柱的高度精准还原，板间的排线连接位置也做了对应呈现，能直观看到信号排线的走向空间，避免设计时在板间区域布置过高元件挤压排线，导致排线接触不良的问题。
