30x30规格工业铝挤压型材三维结构

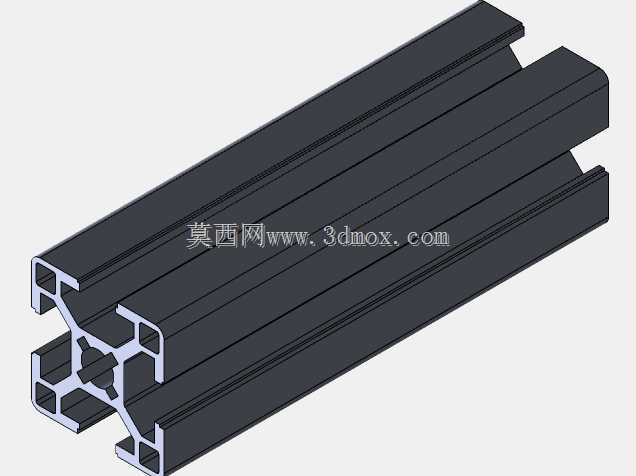

　　在非标自动化设备、小型工作台、检测治具的框架搭建场景中，30x30规格的铝挤压型材是应用频次极高的基础构件，这类型材凭借标准化的截面槽口设计，能够实现快速拼接组装，无需复杂的焊接工序，大幅缩短设备机架的搭建周期。从截面结构来看，这款型材采用中心十字加强筋搭配四周封闭型腔的设计，中心位置预留的十字连接位可兼容标准的角码、螺栓连接件，四周的T型槽口沿型材长度方向通长布置，槽口尺寸适配常用的M6、M8规格T型螺栓，可在型材任意位置实现附件的固定安装，不需要提前在型材本体上打孔攻丝，调整安装位置时只需松开螺栓滑动至目标点位再锁紧即可，适配产线迭代过程中频繁调整工位布局的需求。

　　型材的外形尺寸严格控制在30mm×30mm的正方形截面边界，外轮廓的棱边做了小尺寸的倒角处理，既避免安装过程中尖锐棱边划伤操作人员，也能在多根型材拼接时保证接缝处的贴合平整度，不会出现因棱边毛刺导致的拼接缝隙过大问题。型材的壁厚设计兼顾了结构强度与轻量化需求，主型腔壁厚能够满足常规静态承载要求，在单根型材作为1米跨度横梁使用时，配合两端的角件固定，可承载中等重量的检测模块、小型气动元件，不会出现明显的下挠变形，适合搭建小型设备的外围护框架、物料周转台的支撑立柱、电子检测治具的安装基座。

　　从设计思路上，这款型材的槽口位置做了对称式布局，四个侧面的槽口中心均与对应侧面的中心线重合，在进行三维建模装配时，可直接通过基准面重合的配合关系快速完成型材之间的定位，不需要额外计算偏移尺寸，能大幅提升结构设计阶段的装配效率。型材端部的截面为平整切割面，可直接搭配端盖进行封边处理，也可根据安装需求在端部加工螺纹孔，配合脚轮、可调支撑脚实现整个机架的调平与移动。在实际设备应用中，这类30x30铝型材常和同系列的2020、4040规格型材搭配使用，小型工位的主体框架采用3030型材作为主支撑，局部需要安装轻量附件的位置采用更小规格的型材做辅助连接，既能够控制整体框架的重量，也能避免材料选型过剩带来的成本浪费。

　　不同于钢制焊接机架，铝挤压型材的表面自带氧化层，具备基础的防锈耐腐蚀能力，在普通车间环境下长期使用不会出现锈蚀掉漆的问题，日常维护只需擦拭表面灰尘即可，不需要额外做表面喷涂处理。型材的T型槽内部可嵌入密封条、走线槽等附件，能够将设备的气动管路、传感器线缆隐藏在槽口内部，既提升整体设备的外观整洁度，也能避免线缆外露被运动部件剐蹭破损，提升设备运行的安全性。在进行三维建模时，这类型材的截面轮廓可直接通过草图绘制后沿长度方向拉伸生成，槽口的细节特征需要严格匹配实际安装尺寸，否则在后续装配环节会出现螺栓无法卡入槽口、连接件与型材表面干涉的问题，建模过程中需要重点关注槽口的开口宽度、槽内的卡位尺寸、中心连接孔的相对位置，保证生成的三维模型与实际型材的装配尺寸完全一致，为后续的工程图输出、装配模拟提供准确的模型基础。
