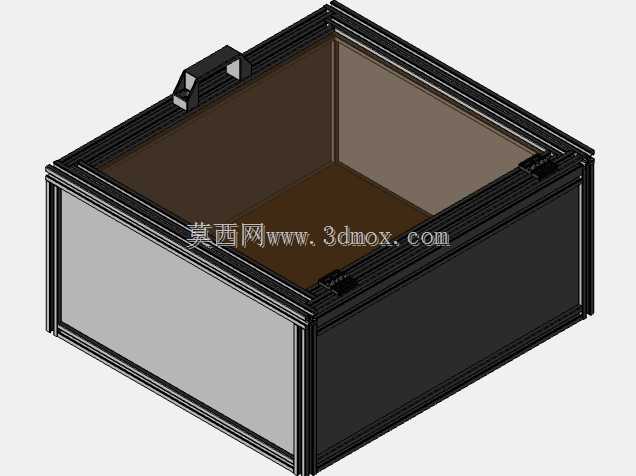

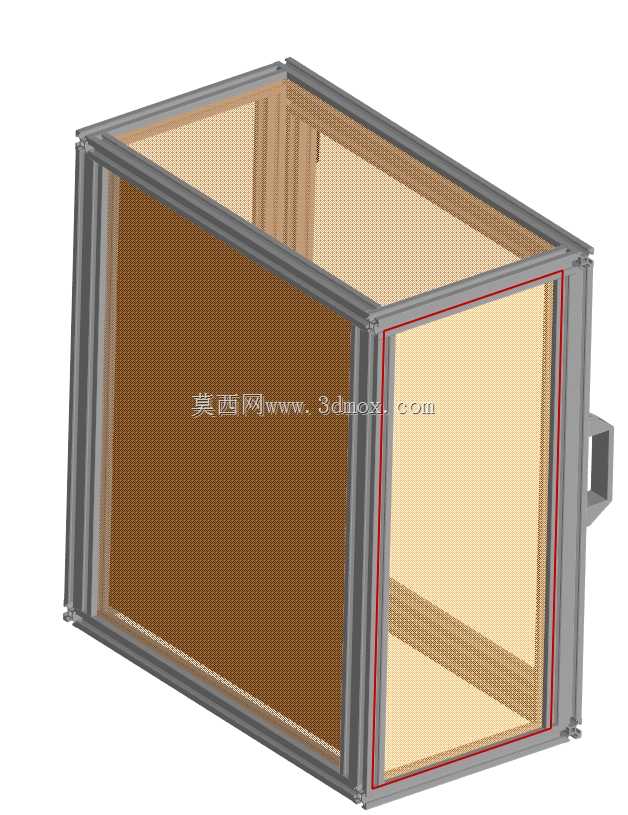

2020与2040铝型材拼装电气防护箱体

　　这款采用20×20与20×40两种规格工业铝型材搭建的箱体结构，核心定位是小型数控设备的电气组件集成防护载体，在桌面级数控铣床、小型数控雕刻机、台式数控排钻这类紧凑型加工设备的电控系统改造与原厂配套场景中适配性极强。日常车间现场做小型数控设备的电控独立外置改造时，经常遇到原有设备机身预留的电控安装空间不足，强电组件、信号端子、驱动模块挤在机身内部容易受切削液飞溅、金属切屑堆积干扰，还会因为电机、主轴的运行振动导致接线端子松动，这款铝型材箱体刚好能解决这类痛点，把所有电气组件独立集成在箱体内，通过航空插头与设备本体做线缆连接，既隔绝加工区域的污染干扰，也方便后期检修时不用拆解设备机身护板。

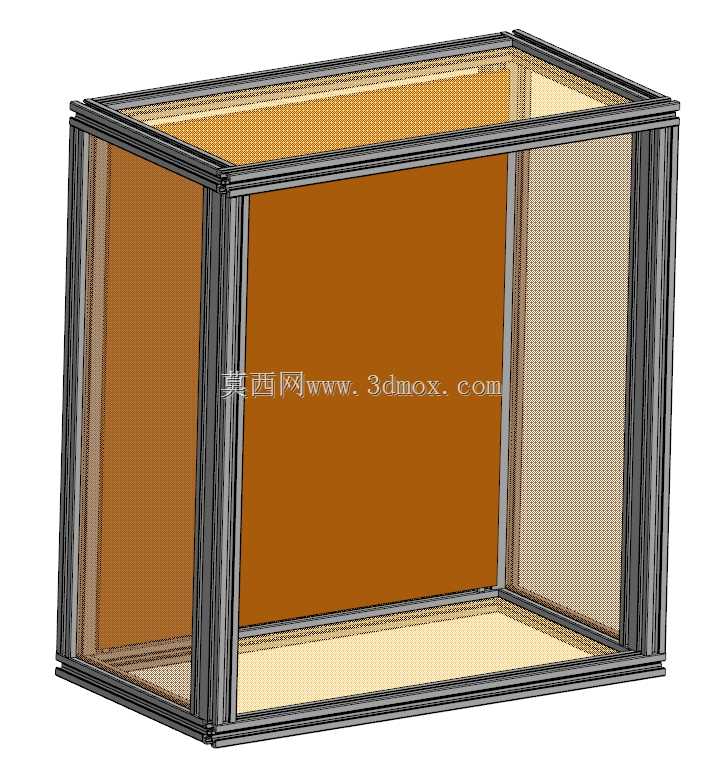

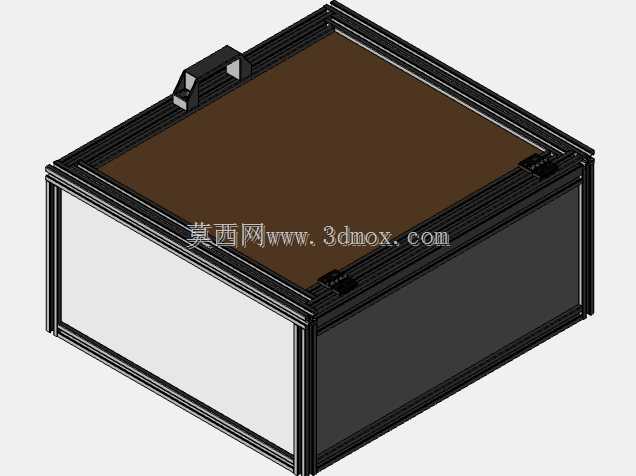

　　从结构设计逻辑来看，选型时搭配两种截面的铝型材是经过受力核算的：20×40型材用在箱体的底部承托边、门框竖向受力边以及背部固定边，这几个位置需要承担箱体内部安装板上电气元件的整体重量，还要承受门体开合的反复冲击力，更宽的截面能提供足够的抗弯刚度，避免长期使用后框架出现形变导致门体密封失效；20×20型材则用在箱体的顶部横向边、侧部非受力框架以及内部安装导轨的固定梁上，在满足框架整体连接强度的前提下，尽可能减轻箱体自身重量，降低壁挂安装或者设备侧装时的固定负载。框架的连接采用标准铝型材角件配合内六角螺栓锁紧，所有型材的槽口都预留了通用T型螺母的安装位置，不管是内部安装DIN导轨、走线槽、散热风扇，还是外部安装固定挂耳、门体铰链、密封胶条，都不需要额外在型材上钻孔攻丝，现场组装调整时可以根据实际元件的尺寸灵活挪动安装位，不用重新加工框架结构。

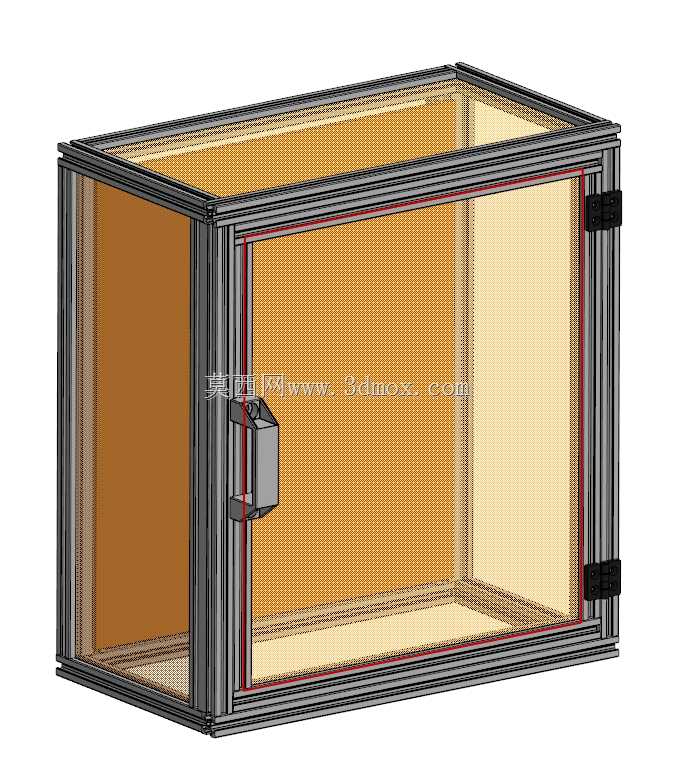

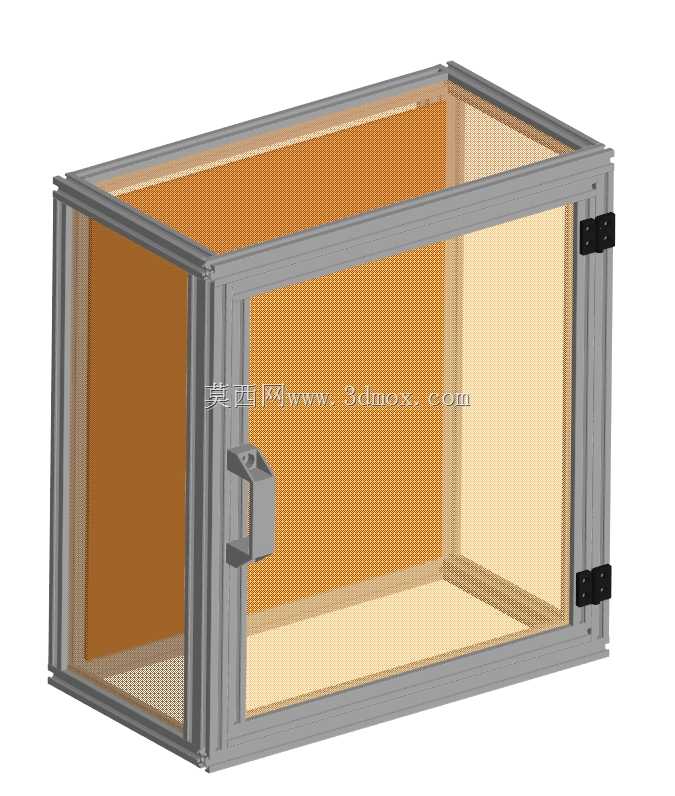

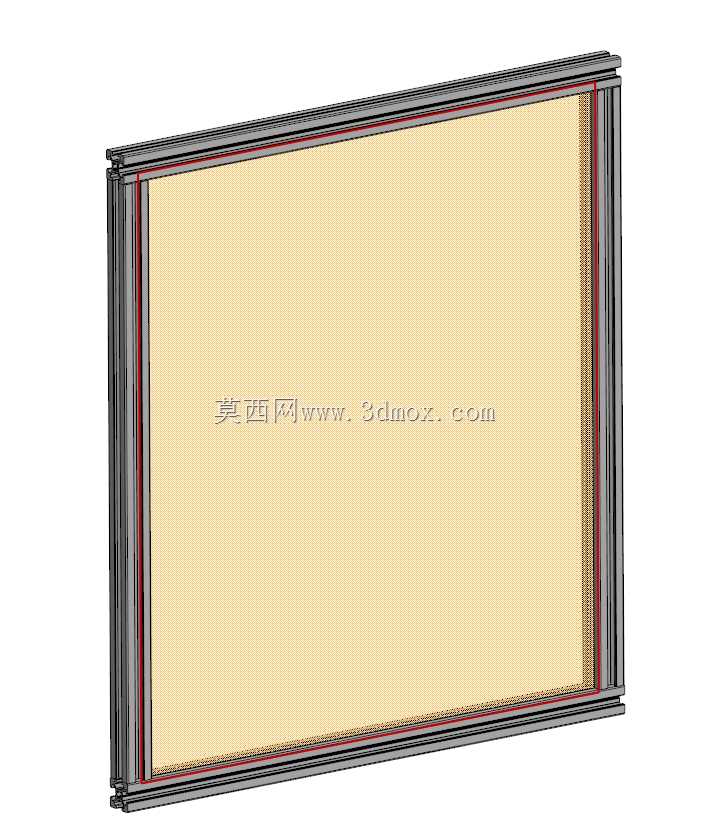

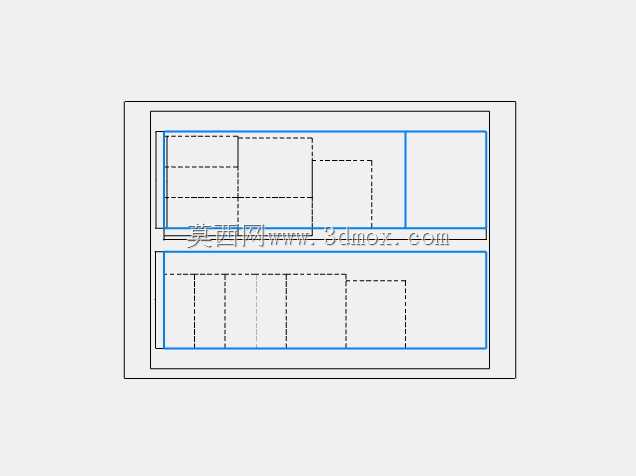

　　箱体的围护结构采用半透明防护板嵌装在型材槽口内，前侧设置单开检修门，门体和框架之间嵌装密封胶条，配合侧边的压紧锁扣，能有效阻挡车间内的粉尘、切削液雾进入箱体内部，同时半透明的板材不用开门就能直观看到内部接触器、指示灯的工作状态，日常巡检时不用反复开箱检查。箱体的尺寸设计预留了充足的安装边界，内部净空可以容纳3套伺服驱动器、1套开关电源、1组IO端子排以及配套的散热风扇，底部预留了格兰头安装位，强电、信号线缆可以分孔走线，避免强弱电信号干扰；背部的型材槽口可以直接搭配螺母固定壁挂支架，既可以壁挂在设备侧方的立面上，也可以加装脚轮放置在设备旁的地面上，适配不同车间的安装空间条件。

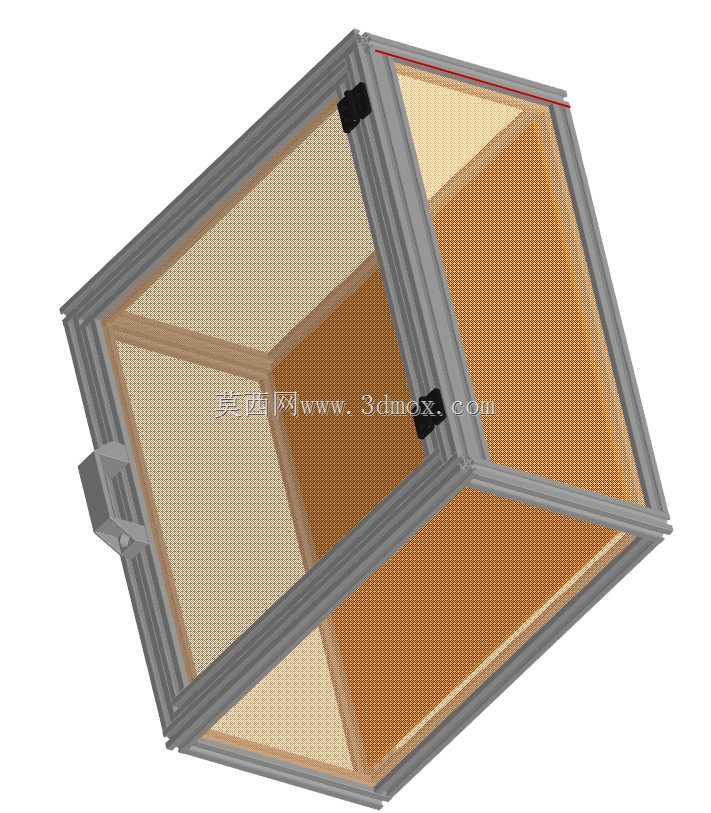

　　在实际应用中，这款箱体的型材框架具备很好的尺寸延展性，如果后续需要扩容电气元件，只需要更换对应长度的型材，不需要重新开模做外壳，就能快速调整箱体的长宽高尺寸，相比传统的钣金焊接箱体，调整成本更低，组装周期更短，而且铝型材本身的阳极氧化表面耐油污、不易锈蚀，在机加工车间的多油多尘环境下，日常只需要擦拭就能保持外观整洁，不会像冷轧钢板箱体那样掉漆后出现锈蚀问题。框架的所有拼接处都做了缝隙对齐处理，门体的铰链采用型材专用的暗藏式铰链，安装在型材槽口内部，不会突出箱体表面，避免车间内搬运工件时磕碰突出的铰链导致门体损坏，锁扣采用可调节压紧度的结构，长期使用胶条出现压缩形变时，可以调整锁扣的压紧量，保证箱体的密封性能不会下降。
