简易滑动式玻璃窗结构三维设计

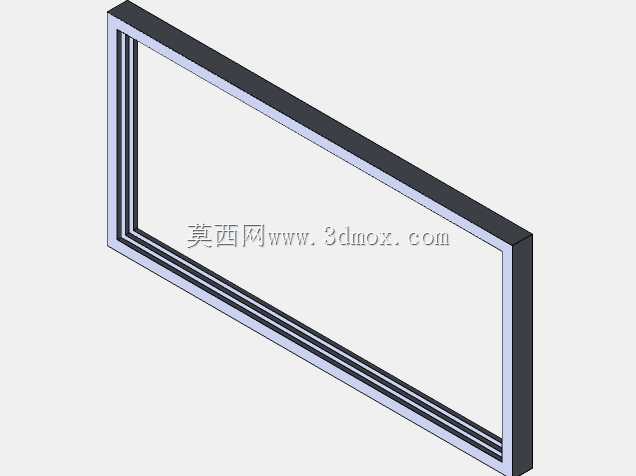

　　在民用建筑围护结构、小型设备观察舱、工业操作台防护隔断等场景中，滑动玻璃窗是兼顾透光性与空间利用率的常用构件，这类构件不需要额外的外推开合空间，仅需沿框体轨道完成水平滑移即可实现开合动作，尤其适配空间局促的安装点位。本次设计的滑动玻璃窗采用极简结构逻辑，没有冗余的复杂锁止、传动部件，核心由外框主体、内嵌玻璃、滑移轨道三个部分组成，整体框体采用等截面型材拼接思路，框体截面做了三层阶梯式卡槽设计，最外侧卡槽用于固定窗体与安装基面的密封胶条，中间两层卡槽分别作为固定玻璃位与活动玻璃的滑移轨道，轨道槽内预留了0.8mm的间隙余量，既可以避免玻璃滑移时出现卡滞，也能预留出密封毛条的安装空间，减少窗体闭合后的缝隙透风问题。

　　从安装边界来看，这款窗体的整体外轮廓为矩形结构，框体型材的壁厚统一设置为2mm，在保证结构刚性的前提下控制整体重量，活动玻璃与固定玻璃的厚度均采用常规民用建筑常用的5mm规格，玻璃嵌入框体的深度为12mm，能够保证玻璃固定后的抗风压性能，不会因为常规外力冲击出现脱框风险。设计过程中特意简化了框体的拼接结构，四个角位采用45度切角对接的方式，不需要额外的角码连接件即可完成粘接固定，非常适合初学者练习型材类构件的建模逻辑，掌握等截面扫描、实体切除、装配配合等基础建模操作。

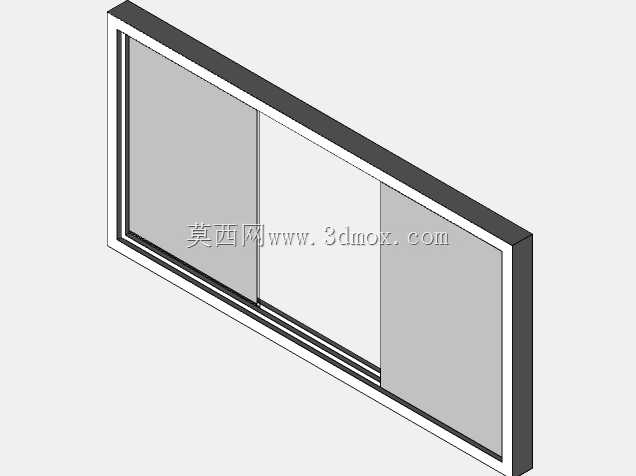

　　实际应用中，这类简易滑动窗可以直接嵌入预制的墙体开口、设备舱壁预留位，安装时仅需要在框体外侧打密封胶固定即可，不需要额外的预埋固定件，活动窗扇的滑移行程设置为框体整体宽度的二分之一，完全打开时可以留出一半的通风或操作开口，闭合时两块玻璃处于同一平面的不同轨道层，错位重叠后可以完全遮挡框体内的透光区域。在建模细节处理上，框体的所有棱边都做了R0.5mm的圆角过渡，避免尖锐棱边在安装、使用过程中造成划伤，玻璃与框体的配合面没有做完全的零接触约束，预留了1mm的打胶间隙，方便实际装配时注入玻璃密封胶完成固定，轨道槽的底部做了微小的倾斜角度，能够让渗入槽内的积水顺着坡度从框体预设的排水孔流出，避免长期积水造成型材腐蚀或者密封胶失效。

　　不同于复杂的多轨推拉窗系统，这款双轨滑动窗没有设置复杂的锁具结构，仅依靠滑移摩擦力实现窗扇的位置固定，适用于对锁止防盗要求不高的内部隔断、设备观察窗等场景，整体结构没有易损件，后期维护仅需要定期清理轨道内的积灰即可保证滑移顺畅，建模过程中所有特征都采用参数化设置，使用者可以根据实际安装点位的尺寸需求，直接修改框体的长宽参数、型材截面尺寸即可快速生成对应规格的窗体模型，不需要重新绘制整体结构，能够大幅缩短同类型构件的建模周期。
