75mm规格英标平开式合页结构设计

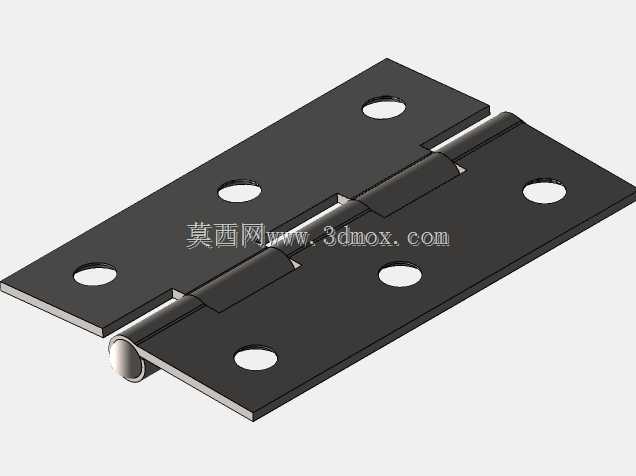

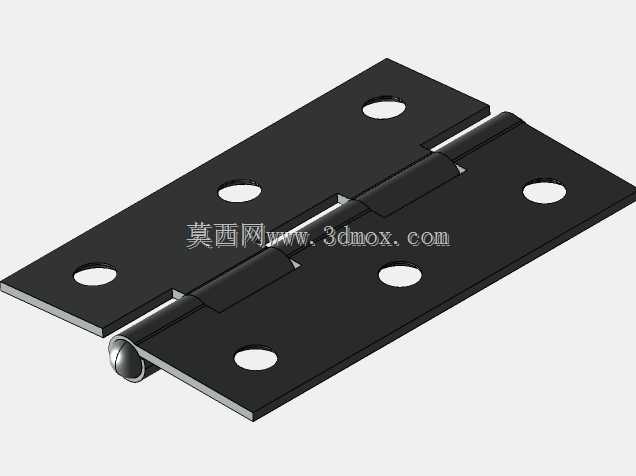

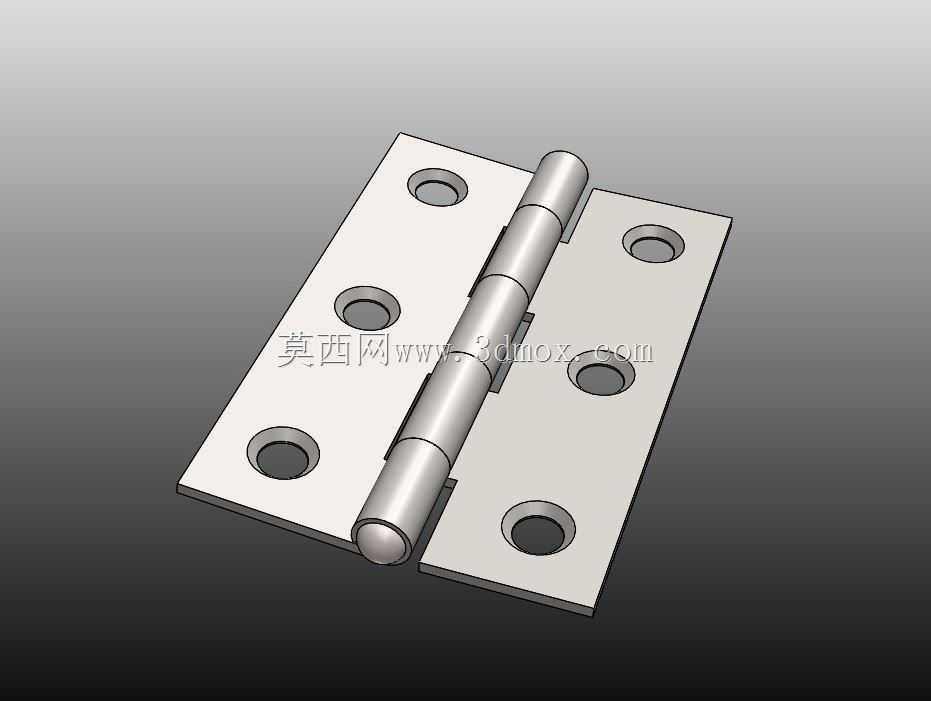

　　这款铰接件是典型的英标民用与商用门窗配套五金，日常在室内木门、防火门、轻型柜体门、设备检修门的开合场景中应用极广，核心作用是实现门扇与门框的铰接连接，让门扇能够绕固定轴完成0到180度范围内的平稳转动，同时承担门扇传递过来的竖向载荷与水平方向的启闭冲击力，避免门扇出现下沉、偏移、开合卡滞等问题。从结构设计逻辑来看，整体采用对称双页片加中置销轴的经典铰接构型，两个页片分别对应门框与门扇的安装面，每个页片上预制三个同轴度经过校准的沉头安装孔，沉头深度完全匹配标准沉头螺钉的头部尺寸，安装后螺钉头不会突出页片表面，既不会刮蹭门扇与门框的贴合面，也能保证页片与安装基面完全贴合，避免因安装间隙导致的受力不均。

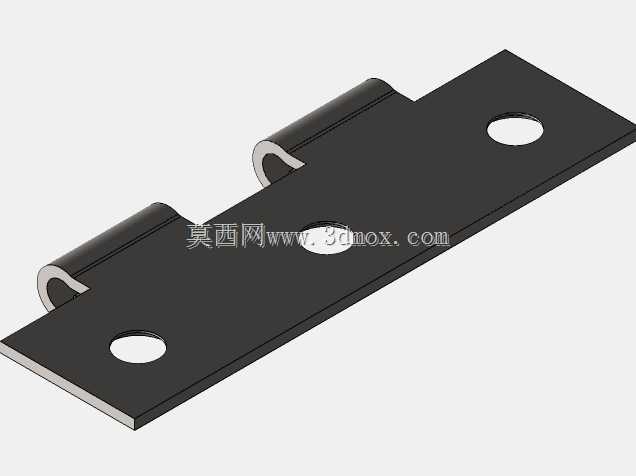

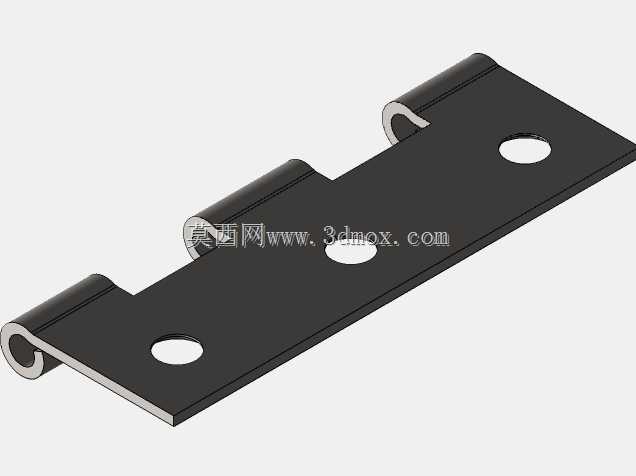

　　中置的销轴采用卷边铆合结构，页片的轴套部分采用卷圆工艺成型，销轴穿入后两端做铆压封边，既保证转动副的配合间隙控制在合理范围，转动时没有明显旷量，也不会出现销轴脱出的问题，转动过程中摩擦阻力均匀，长期使用也不会出现轴套偏磨的情况。尺寸边界上，这款合页展开后的总长度为75mm，也就是英制3英寸规格，页片宽度适配常规40mm厚度以内的门扇侧边安装位，闭合状态下总厚度控制在常规门窗安装的预留缝隙范围内，不需要额外对门框或门扇做开槽处理也能完成安装，当然如果有暗装需求，页片厚度也适配常规的合页开槽深度，开槽安装后合页与门扇、门框表面齐平，美观度更好。

　　设计过程中首先要考虑的是受力匹配，75mm规格的合页单页额定载荷适配15-25kg重量的门扇，常规室内门搭配2-3个该规格合页即可满足长期使用的强度要求，页片的板材厚度经过载荷校核，在门扇频繁启闭的冲击载荷下不会出现页片变形、轴套开裂的问题。安装孔的孔位排布经过优化，三个孔沿页片长度方向等距分布，固定后受力点均匀分散，不会因为单点受力过大导致页片翘曲，孔位的边距也符合五金安装的安全距离要求，安装时不会因为距离木材边缘过近导致基材劈裂。转动副的配合间隙设计也兼顾了不同使用环境的需求，预留了微小的旷量来适配安装时的轻微角度偏差，即使门框与门扇的安装面存在小范围的不平行，合页也能正常转动，不会出现启闭卡顿的情况。

　　同时页片的边缘都做了圆角钝化处理，没有尖锐的毛刺飞边，安装过程中不会划伤施工人员，日常使用也不会剐蹭衣物或者磕碰伤人。在实际选型应用中，这类合页除了民用门窗场景，也常被用在各类工业设备的小型检修门、电控柜柜门、工具箱柜门的铰接部位，只要载荷与安装尺寸匹配，都能实现稳定的铰接功能。建模过程中需要重点关注卷圆轴套的同轴度，两个页片的轴套在穿入销轴后要保证同轴度公差在0.1mm以内，否则转动时会出现卡滞，磨损速度也会大幅加快；沉头孔的锥角要与标准沉头螺钉的锥角完全匹配，才能保证螺钉安装后完全沉平；页片的平面度也要控制在合理范围内，避免安装后出现页片翘曲导致门扇闭合不严的问题。另外销轴与轴套的配合公差选择也很关键，间隙过小会导致转动阻力大，启闭不顺畅，间隙过大则会出现门扇下垂、旷量过大的问题，长期使用还会产生异响。
