带双速齿轮变速机构的手动轮椅结构设计

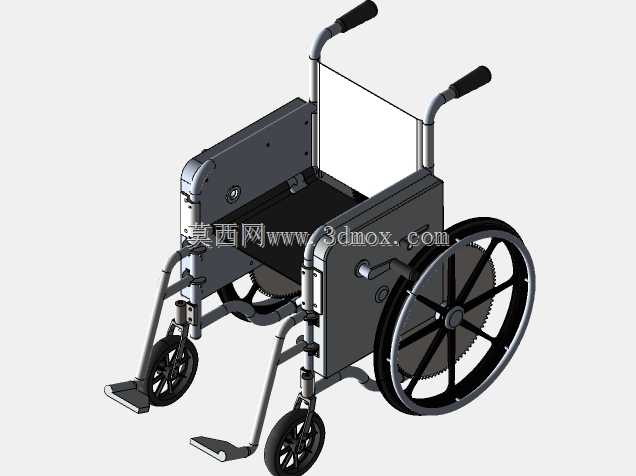

　　这款手动变速轮椅的结构设计，核心围绕下肢行动障碍人群的日常出行需求展开，适配社区平路通行、缓坡攀爬、室内窄空间转向等多类实际使用场景，区别于常规固定传动比的手动轮椅，通过集成在轮组侧的齿轮变速机构，实现两种不同传动比的手动驱动模式切换，解决传统单速轮椅平地推行费力、爬坡时驱动力不足的实际痛点。从结构布局来看，整体采用侧置箱体式车架设计，两侧的金属侧板既作为车架主体承载结构，也为变速齿轮组提供封闭的安装腔体，避免外露齿轮在日常使用中卷入衣物、杂物，同时提升整体结构的抗扭刚度，减少长期使用后的车架形变。

　　驱动轮采用大直径辐条式结构，轮缘配套手推圈，使用者可直接通过手推圈施加驱动力，变速机构的换挡拨杆设置在侧板外侧靠近扶手的位置，使用者无需借助外力即可自行完成挡位切换，低挡位对应大传动比，输出扭矩更大，适合5度以内缓坡攀爬、粗糙路面推行场景，高挡位对应小传动比，轮组转速更高，适合平整铺装路面长距离移动，降低高频次推圈的体力消耗。前轮采用小直径万向脚轮结构，转向枢轴预留足够的回转间隙，配合后轮的轮距设置，可实现0.8米半径内的原地转向，适配住宅电梯、室内走廊等窄空间的通行需求，脚踏支架采用可翻转的铰接结构，表面设置防滑凸起，使用者上下轮椅时可将脚踏向上翻起，避免磕碰，扶手采用硬质防滑材质，高度设置符合人体工学坐姿的肘部支撑角度，长时间乘坐也不易产生手臂疲劳。

　　设计过程中优先考虑结构的维护便利性，侧盖板采用快拆螺栓固定，日常对齿轮组进行润滑、维护时无需整体拆解车架，传动齿轮采用直齿圆柱齿轮结构，加工工艺成熟，替换成本低，适合民用康复辅具的批量生产需求。车架主体采用轻量化金属材质，在保证承载强度的前提下控制整体自重，方便陪护人员折叠收纳、搬运上下楼。轮组的安装边界经过反复校核，两侧驱动轮的外轮廓宽度控制在0.65米以内，可顺利通过常规住宅的入户门、公共卫生间的无障碍通道，脚踏的最低离地间隙设置为50mm，既可以避免过坎时磕碰地面，也不会因为脚踏过高导致使用者腿部悬空产生不适。

　　座椅部分采用平面承托结构，预留了加装软垫、安全带的安装孔位，可根据不同使用者的身形需求加装适配配件，后轮的刹车机构集成在轮轴位置，扳动刹车手柄即可实现轮组锁止，在坡道路面停靠时不会出现溜车风险。整个变速机构的传动路径经过优化，换挡过程中无需完全停稳即可完成切换，齿轮啮合间隙控制在合理范围，推行过程中不会出现明显的传动异响，手推圈的直径设置适配成年人手掌的施力角度，推行时手腕无需过度弯折，降低长期使用造成的腕部劳损风险。从实际使用的适配性来看，该结构既可以作为常规手动轮椅的升级结构使用，也可作为康复训练阶段的适配辅具，使用者可根据自身的体力情况选择合适的挡位，逐步恢复上肢力量的同时完成日常出行，车架的焊接位置全部做了圆角打磨处理，没有尖锐凸起，避免使用过程中剐蹭衣物、磕碰皮肤，所有铰接位置都设置了润滑注油孔，日常维护仅需定期加注润滑脂即可保证机构运转顺畅，无需复杂的专业维保操作。
