气动执行元件气缸三维结构设计

　　在工业自动化生产线、气动夹具系统、物料推送工位这类场景里，气缸是最常见的气动执行终端，区别于液压执行元件的高压油液驱动逻辑，这类元件依靠压缩空气的压力差实现直线往复动作，不需要复杂的回油管路，部署灵活、响应速度快，在轻工制造、电子装配、包装输送等低压驱动场景里应用占比极高。从实际工况适配角度看，这类气缸的设计首先要匹配安装边界，常规小型气缸的缸筒外径根据推力需求从十几毫米到上百毫米不等，本次设计的标准气缸缸径适配32mm规格，行程覆盖100mm常用区间，安装孔位完全符合ISO气动元件安装标准，端盖处的固定孔距与现有工业铝型材装配体系完全兼容，不需要额外加工转接板就能直接固定在型材框架、设备立板上。

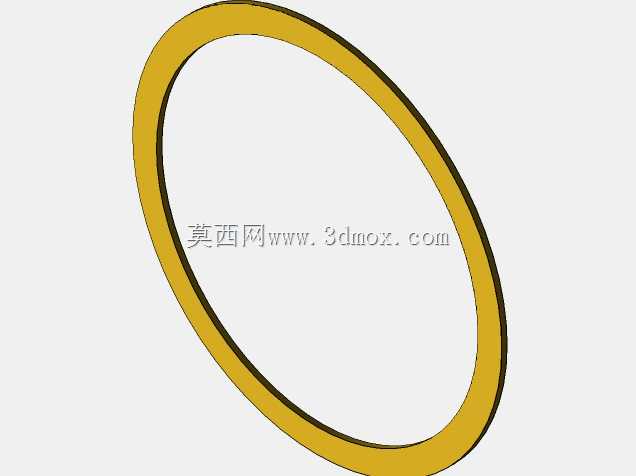

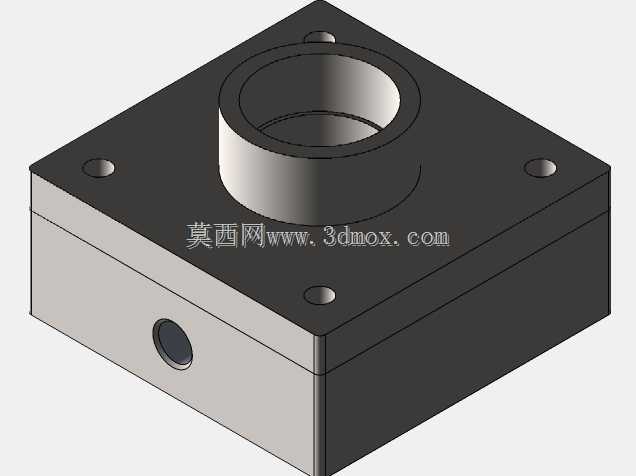

　　设计过程中优先考虑了密封结构的可靠性，活塞与缸筒之间采用双向Y型密封圈，配合导向环减少活塞运动时的径向偏磨，端盖处的防尘圈可以阻挡车间环境里的金属碎屑、粉尘进入缸筒内部，避免密封件过早磨损导致漏气泄压。进出气口设置在端盖两侧，采用标准G1/8螺纹接口，和常规气动快插接头直接适配，不需要额外转换接头，气路排布时可以根据安装方向选择侧接或者轴向接气，适配不同设备的走线走管空间。

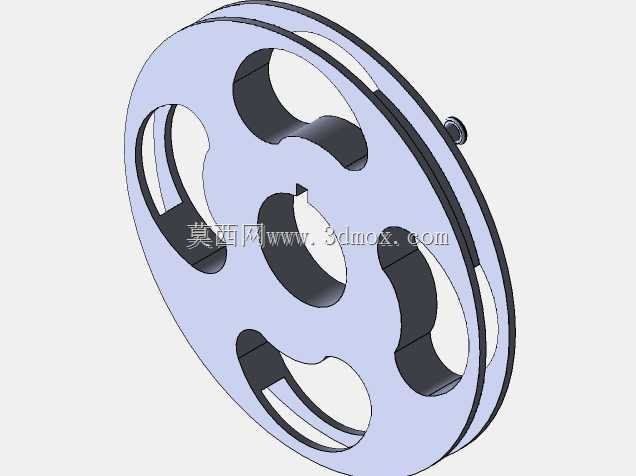

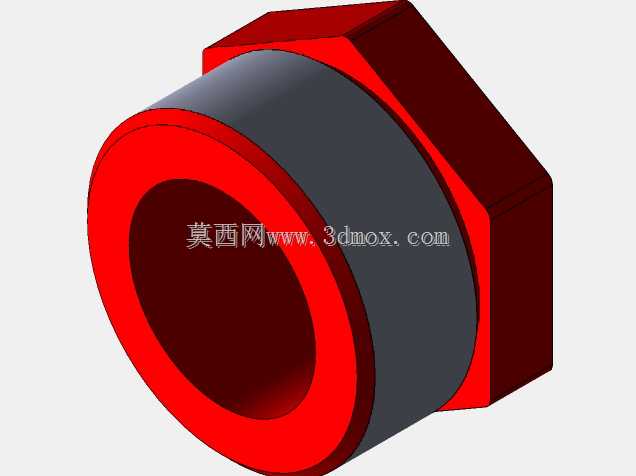

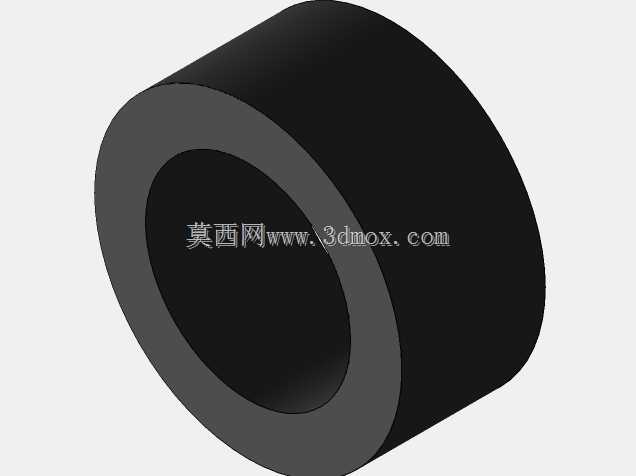

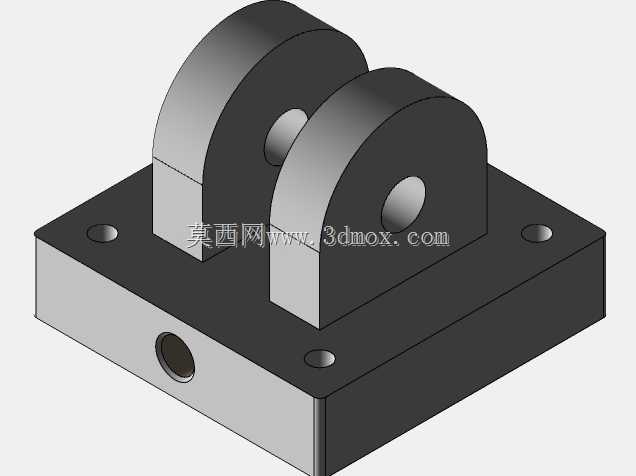

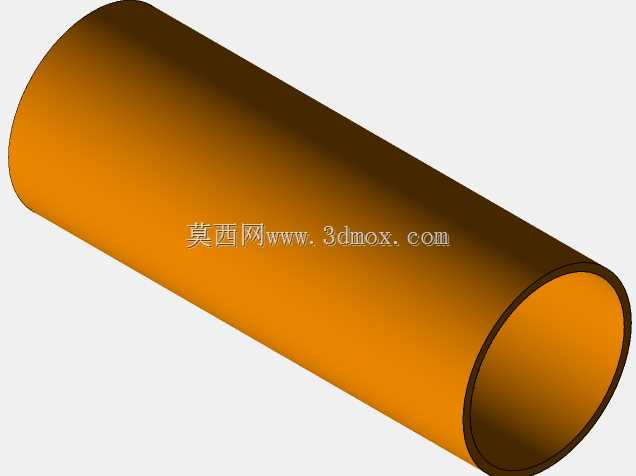

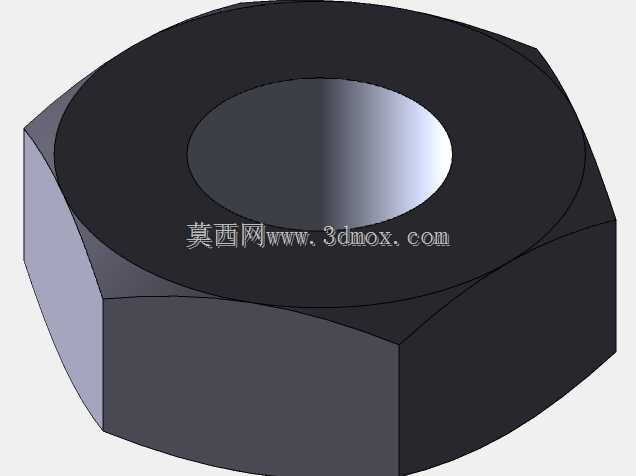

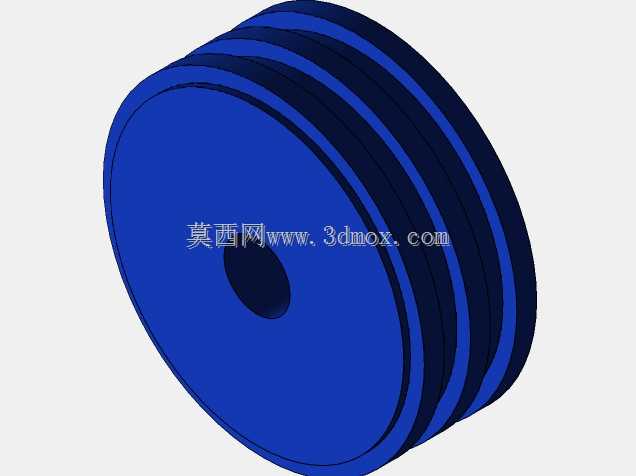

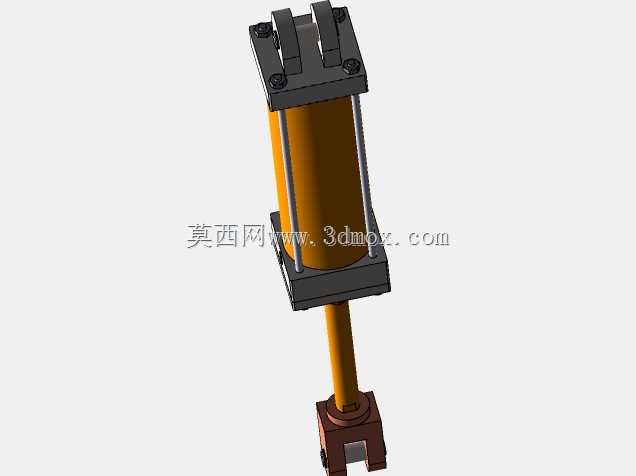

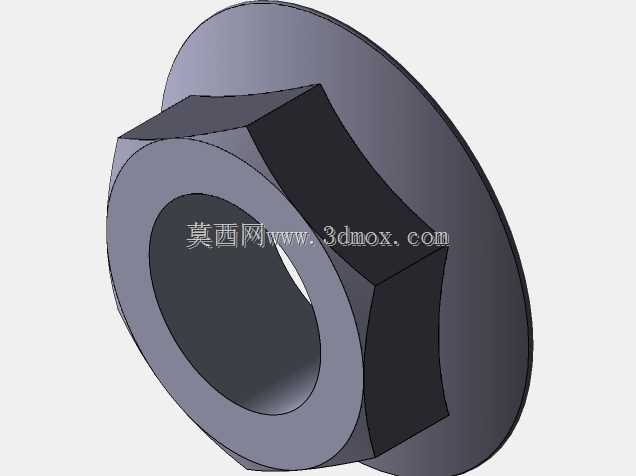

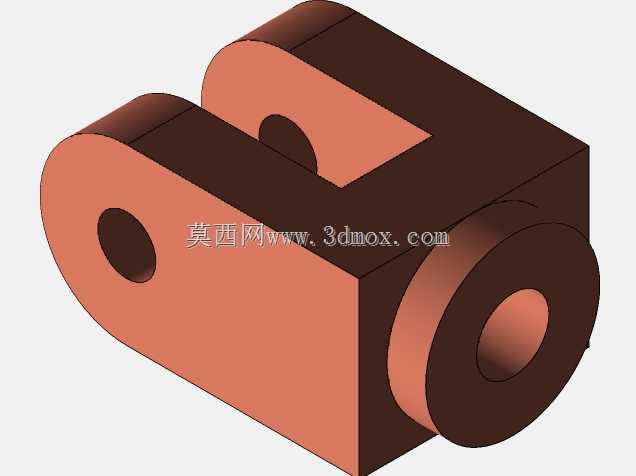

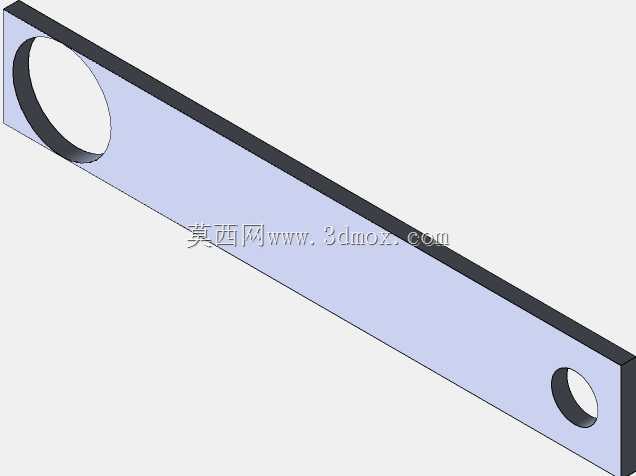

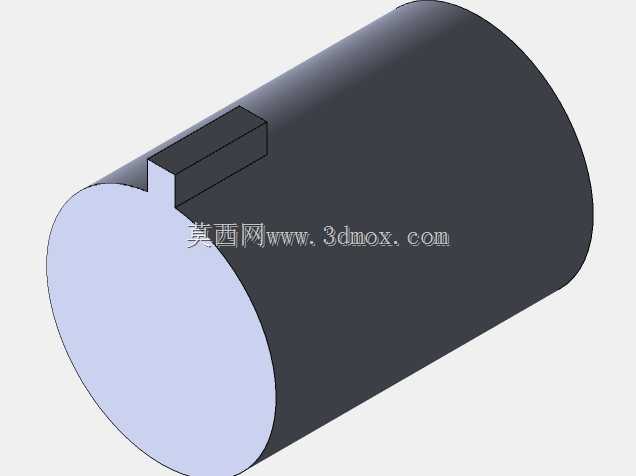

　　从功能特性上看，这款气缸的额定工作压力覆盖0.1-0.8MPa区间，在0.6MPa常规工厂供气压力下可以输出接近500N的轴向推力，足够满足大部分工位的工件推送、夹具压紧、挡料限位需求，活塞运动速度可以通过回路中的节流阀在50-500mm/s区间调节，低速运行时不会出现爬行卡顿，高速动作时端盖处内置的缓冲垫可以吸收活塞到位的冲击力，减少撞击噪音和端盖磨损。建模过程中对缸筒、活塞杆、端盖、活塞、密封件、紧固件都做了独立的零件建模，装配时完全按照实际装配顺序添加配合约束，活塞杆的伸缩行程可以通过配置项直接调整，方便不同行程需求的设计人员直接修改参数调用，所有配合面都保留了实际加工需要的公差间隙，不会出现建模时的干涉问题，导出的装配体可以直接用于气动回路的运动仿真，验证动作逻辑是否存在卡滞、干涉问题。

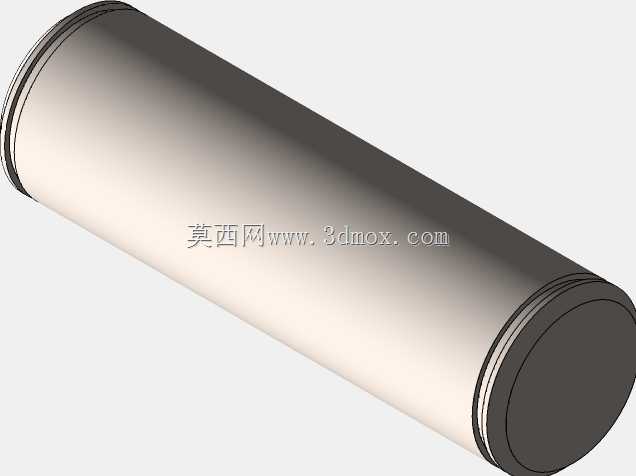

　　在实际设备选型时，这类气缸的安装尺寸是首要考量因素，除了缸径、行程两个核心参数，还要确认活塞杆端的外螺纹尺寸、安装孔的位置度，本次设计的活塞杆端采用M10x1.25标准外螺纹，可以直接连接浮动接头、连接头、推板等附件，避免活塞杆承受径向力导致弯曲变形。另外在结构设计时特意简化了不必要的复杂曲面，缸筒采用标准挤压铝型材的截面结构，端盖采用压铸铝合金的常规结构，加工时不需要定制特殊刀具，常规的车削、钻削工艺就能完成所有零件加工，量产时的加工成本可以控制在较低水平。对于做设备改造、非标设计的工程师来说，这个模型可以直接导入设备装配体中做布局验证，提前确认气缸伸出、缩回时的运动空间是否和周边工件、夹具存在干涉，不需要从零开始绘制气缸的每个细节结构，能大幅缩短方案设计阶段的建模时间，同时模型的尺寸完全和市面量产的标准气缸一致，选型确认后可以直接对应采购同规格的成品元件，不需要单独定制加工。
