大负载重型自动化输送生产线三维设计

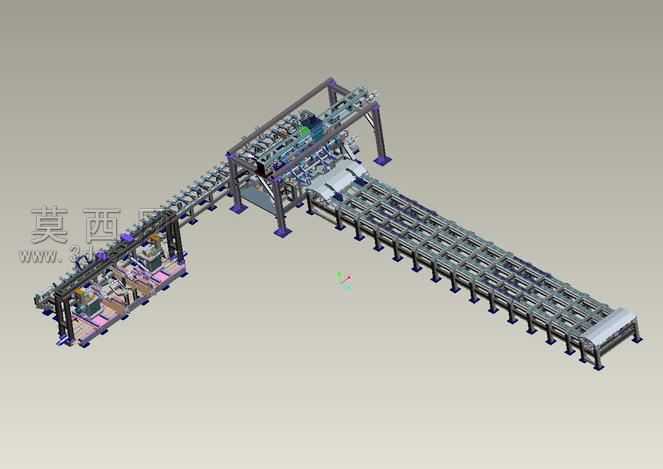

本模型为大负载重型自动化输送生产线的逆向工程三维设计成果，建模阶段严格参照实体设备的实测尺寸完成1:1比例复刻，整体采用模块化分段式结构搭建，完整还原了长距离输送段、中间加工工位、端部衔接机构的全部结构细节。建模过程中对输送辊道的排布间距、支撑立柱的截面规格、机架横梁的连接方式均做了精准还原，每一处安装孔位、紧固件位置、型材拼接缝隙都按照实物测绘数据进行绘制，确保模型结构与实体设备完全一致。材质渲染阶段，针对设备不同部件做了区分化材质设置：支撑机架采用哑光深灰工业漆材质，还原重型钢结构的厚重质感；输送辊道表面做了金属镀铬材质处理，呈现金属加工件的光洁耐磨特性；工位操作平台的踏板采用防滑花纹钢板材质，边缘的安全护栏做了亮黄警示色涂装，传动部位的护罩采用半透明工程塑料材质，既可以直观展示内部传动结构，也还原了实体设备的安全防护设计。结构设计上，整条生产线可承载单重2吨、长度9英尺的工件，全线共设置20个数字化工位，可自动完成工件的OD检测与端面加工工序，输送段采用多组动力辊道拼接设计，支撑腿底部设置可调式脚杯，可适配不同地面的安装找平需求；中间工位集成了多轴加工执行机构，通过龙门式机架跨装在输送线两侧，可在工件输送过程中完成在线加工作业，无需额外转运工件，大幅提升重型工件的加工流转效率。设计思路围绕重型工件的自动化流转需求展开，摒弃传统轻型输送线的薄壁型材结构，全部采用加厚型钢搭建机架，辊道采用大直径厚壁无缝钢管制作，单段输送架之间采用定位销加高强度螺栓连接，确保80吨总负载下的结构稳定性；传动系统采用分布式电机驱动，每段输送辊道可独立调速，配合工位处的阻挡定位机构，可实现重型工件的精准停位，满足自动化加工的工位精度要求；逆向建模过程中对设备的管线排布也做了完整还原，气动管路、线缆走线槽的位置均与实物一致，可直接用于产线改造的方案演示、新员工的设备结构培训，也可作为同类型重载输送线设计的参考蓝本，帮助设计人员快速掌握重型自动化产线的结构排布要点与负载设计逻辑。
