PVC型材输送平移导轨机构设计

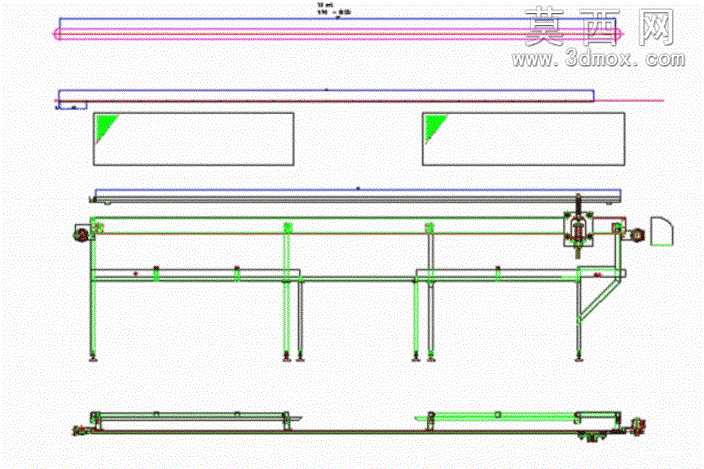

本作品为针对PVC型材生产工序设计的输送平移导轨机构三维模型，建模过程严格遵循机械设计规范，先从整体机架的基准搭建入手，以标准铝型材的截面参数为依据绘制支撑腿与横梁的基础轮廓，通过装配约束完成框架的定位，确保整体机架的垂直度与平行度公差控制在合理范围内。建模时重点还原了双导轨平行布置的结构特征，对导轨的安装基准面、滑块的配合间隙做了参数化设定，可根据不同规格PVC型材的输送需求调整导轨间距与行程长度。传动部分采用同步带搭配驱动轮的结构设计，建模时还原了带轮的齿形轮廓、张紧机构的调节余量，同时对端部的驱动安装座、从动轮支座做了细节建模，确保传动路径的同轴度符合实际装配要求。横向平移机构搭载于纵向导轨的滑块之上，建模时对平移滑台的安装孔位、夹持工位的定位结构做了精准还原，可实现PVC型材在纵向输送与横向平移两个维度的工位切换，适配生产线中不同工序间的物料转运需求。材质设定上，支撑框架采用工业铝型材材质，导轨与传动部件采用轴承钢材质，型材接触的工位部分采用耐磨尼龙材质，渲染时通过不同材质的粗糙度、金属度参数区分各部件，清晰展现机构的层级结构。设计思路围绕PVC型材生产的连续化作业需求展开，整体结构采用模块化设计，支撑腿底部设置可调脚杯结构，可适配不同高度的生产线对接需求，导轨两端设置限位缓冲结构，避免滑台运行超程造成部件损坏，同时预留了传感器安装位，可后续加装位置检测元件实现自动化运行控制，整体模型结构完整，各部件的装配关系清晰，可直接用于生产方案的评审、结构优化以及后续的工程图导出。
