概念款喷气式客运飞机三维建模作品

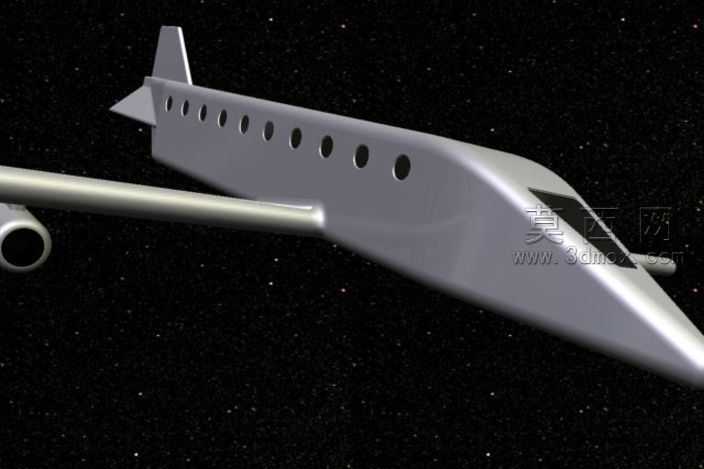

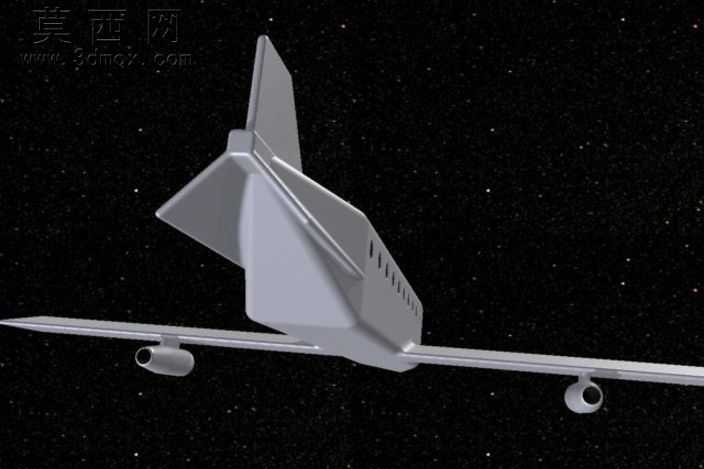

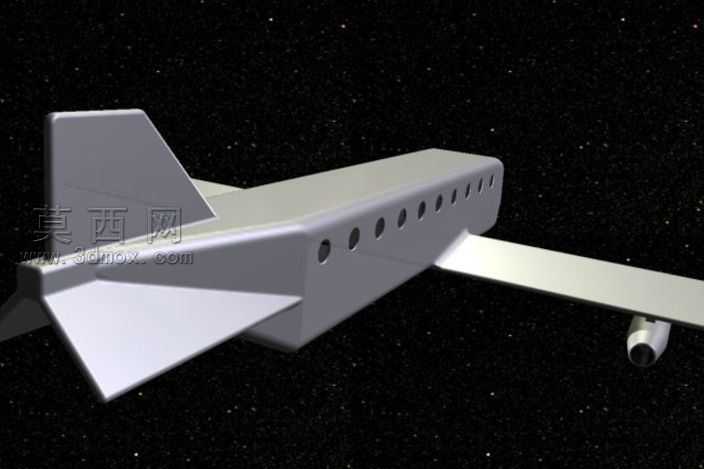

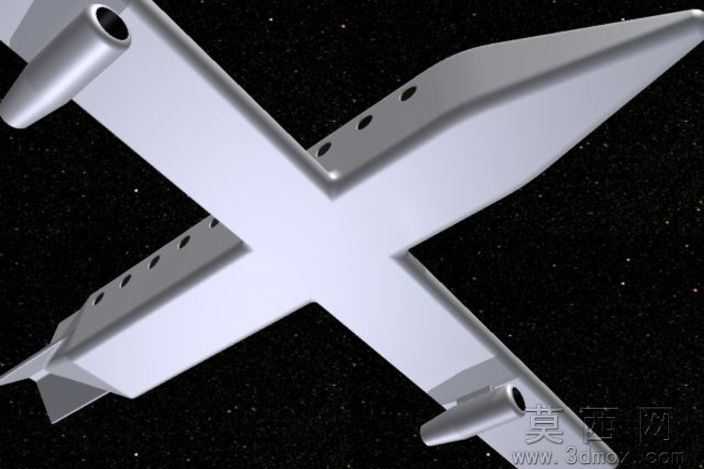

本作品为喷气式客运飞机的三维建模成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先从机身主体轮廓入手，以流线型气动外形为核心设计逻辑，先绘制机身纵向截面的样条曲线，通过放样特征生成连续顺滑的机身蒙皮结构，确保机头到机尾的曲面过渡无明显折角，匹配亚音速飞行的减阻需求。机身侧面的舷窗采用阵列特征完成排布，先绘制单个椭圆形舷窗的切除特征，以机身纵向基准轴为阵列方向，按照等间距规则完成十余个舷窗的均匀布置，同时对舷窗边缘做圆角处理，还原真实客机舷窗的安装结构细节。机翼部分采用翼型截面草图拉伸结合曲面修剪完成，主机翼与机身的衔接位置做了融合曲面处理，避免生硬的拼接痕迹，翼下吊挂的发动机短舱采用旋转特征生成主体外壳，再通过拉伸切除做出进气道与尾喷口的结构，还原涡扇发动机短舱的基本外形特征。尾翼部分包含垂直尾翼与水平尾翼，均采用对称翼型截面建模，与机身尾部的衔接处做了平滑过渡，保证整体气动外形的连贯性。渲染阶段采用星空太空背景，机身材质选用哑光银灰色金属漆材质，调整材质的反射率与粗糙度参数，模拟航空铝合金蒙皮的质感，同时添加环境光遮蔽效果，突出机身曲面的光影层次，发动机短舱部分调整为稍深的金属灰色，与机身主体形成视觉区分。设计思路上偏向概念化的小型公务客运飞机定位，在常规客机布局基础上优化了机身长径比，让整体造型更具速度感，建模过程中所有特征均保留参数化关联，可随时调整机身长度、舷窗数量、机翼展长等参数，适配不同的设计迭代需求，整体模型结构完整，曲面质量良好，可用于航空科普展示、概念设计方案演示等场景。
