汽车改装款多辐式铝合金轮毂三维设计

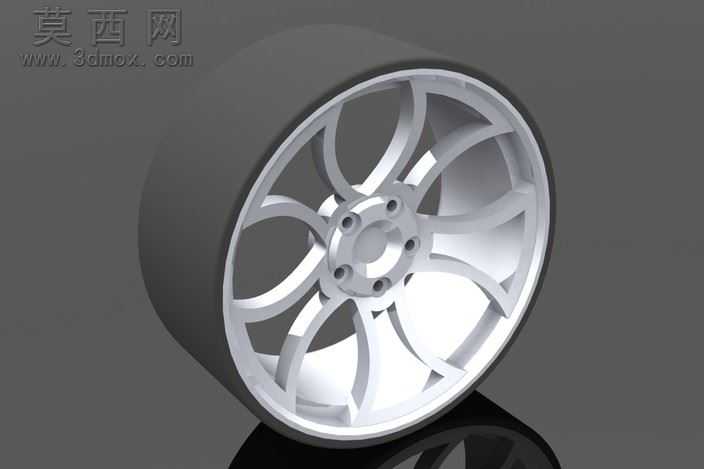

本作品为汽车改装风格的铝合金轮毂三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先以轮毂中心安装面为基准平面，绘制中心定位孔、螺栓安装孔的草图轮廓，通过拉伸凸台命令生成轮毂中心安装基座，严格匹配乘用车轮毂通用的孔位分布参数，确保安装对接的适配性。随后进入轮辐结构设计环节，参考运动型改装轮毂的力学分布逻辑，采用交错式双分叉辐条造型，先绘制单根辐条的空间引导线，通过扫描命令生成单根辐条的基础实体，再通过圆周阵列命令完成整圈辐条的均匀排布，过程中对辐条与中心基座、轮辋的衔接位置做圆角过渡处理，避免应力集中问题，同时兼顾造型的流畅视觉效果。轮辋部分采用旋转凸台命令生成基础筒体结构，再通过抽壳、切除命令完成轮辋的胎圈座、轮缘等标准结构设计，匹配常规民用轿车轮胎的安装尺寸规范。材质与渲染环节，将轮毂主体赋予哑光铝合金金属材质，调整材质的反射率、粗糙度参数还原锻造铝合金的细腻金属质感，轮胎部分赋予黑色哑光橡胶材质，添加细微的颗粒纹理提升真实感，场景中添加地面反射效果，通过三点布光方案突出轮毂辐条的立体层次与曲面光影变化，完整呈现改装轮毂的视觉效果。设计过程中同步考量结构合理性，辐条的厚度、衔接位置的圆角参数均参考量产改装轮毂的力学标准，在保证造型运动感的同时满足结构强度要求，整体模型结构完整，曲面过渡顺滑，无破面、重叠等建模问题，可用于汽车改装方案展示、轮毂结构教学参考等场景。
