安德森SB120A灰色大电流电源连接器

　　这款安德森SB120系列大电流连接器，在工业配电、新能源储能、电动工业车辆、应急电源接驳等场景中应用十分广泛，作为大电流回路的快接连接件，它承担着120A额定载流回路的通断与接驳功能，相比传统螺栓紧固的接线端子，它的插拔式结构能大幅缩短现场接线、拆线的作业时间，同时避免螺栓紧固扭矩不当带来的接触不良、端子发热等隐患。

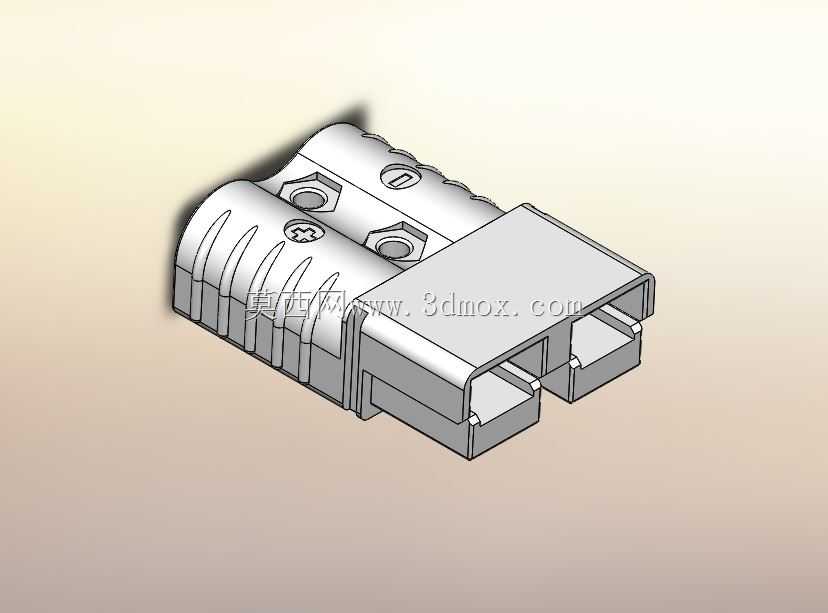

　　从结构设计来看，这款连接器采用对称式的壳体设计，没有公母头的区分，两个同规格连接器可直接对插，能大幅减少备件的储备种类，现场运维时不需要区分接头类型，降低错装概率。壳体外侧设计有防滑的筋条结构，插拔作业时手部施力不易打滑，即使佩戴劳保手套操作也能获得足够的摩擦力。壳体上的两个安装孔位，可配合螺丝将连接器固定在设备面板、电池箱体或者机架上，安装孔的间距符合行业通用的安装规范，能兼容同规格常规连接器的安装位，替换现有老旧接头时不需要重新打孔调整安装位置。

　　接触端子采用高导电铜材制作，表面镀银处理，能降低接触电阻，减少大电流通过时的温升，避免长期满载工作时出现过热烧蚀的问题。端子与导线的连接采用压接工艺，适配对应线径的多股铜芯软线，压接后能获得足够的拉脱力，避免设备震动、拉扯线缆时出现端子松脱的故障。连接器对插后，壳体内部的定位结构会自动对齐两个端子，保证接触面积充足，同时壳体的卡扣结构会将两个接头锁止，防止设备运行过程中受震动、线缆拉扯出现接头松脱断电的情况，需要断开时按压卡扣即可拔出，操作便捷。

　　从安装边界来看，这款连接器的整体外形方正，对插后的总长度、壳体宽度与高度都经过优化，在狭小的设备舱、电池仓内也能完成布置，不会占用过多的安装空间。插拔时需要的操作空间较小，不需要预留过大的手部操作余量，适合在紧凑的设备结构中使用。壳体采用耐磨损、抗冲击的工程塑料制作，具备一定的耐油、耐弱酸碱腐蚀能力，在工业车间、户外储能设备等环境下使用，能抵御常见的油污、粉尘侵蚀，保持结构强度与绝缘性能。

　　在实际选型应用中，这类连接器常被用于电动叉车的电池接驳、UPS不间断电源的输出回路、光伏储能系统的直流侧连接、移动发电设备的输出端接线等场景，它的载流能力能满足120A持续工作的需求，短时过载情况下也能保持稳定的接触性能，不会出现瞬间断电或者接触点过热的问题。建模过程中，需要重点关注壳体的插拔配合间隙、端子的同轴度、安装孔的位置度，这些尺寸直接影响连接器的插拔手感、接触可靠性以及安装适配性，如果配合间隙过小，会出现插拔卡滞、难以插合的问题；间隙过大则会导致接头松动，接触电阻上升，工作时容易发热。同时壳体表面的防滑筋条、卡扣的弹性结构也需要做合理的尺寸设计，保证卡扣有足够的锁止力，同时按压时不需要过大的力度，兼顾锁止可靠性与操作便捷性。
