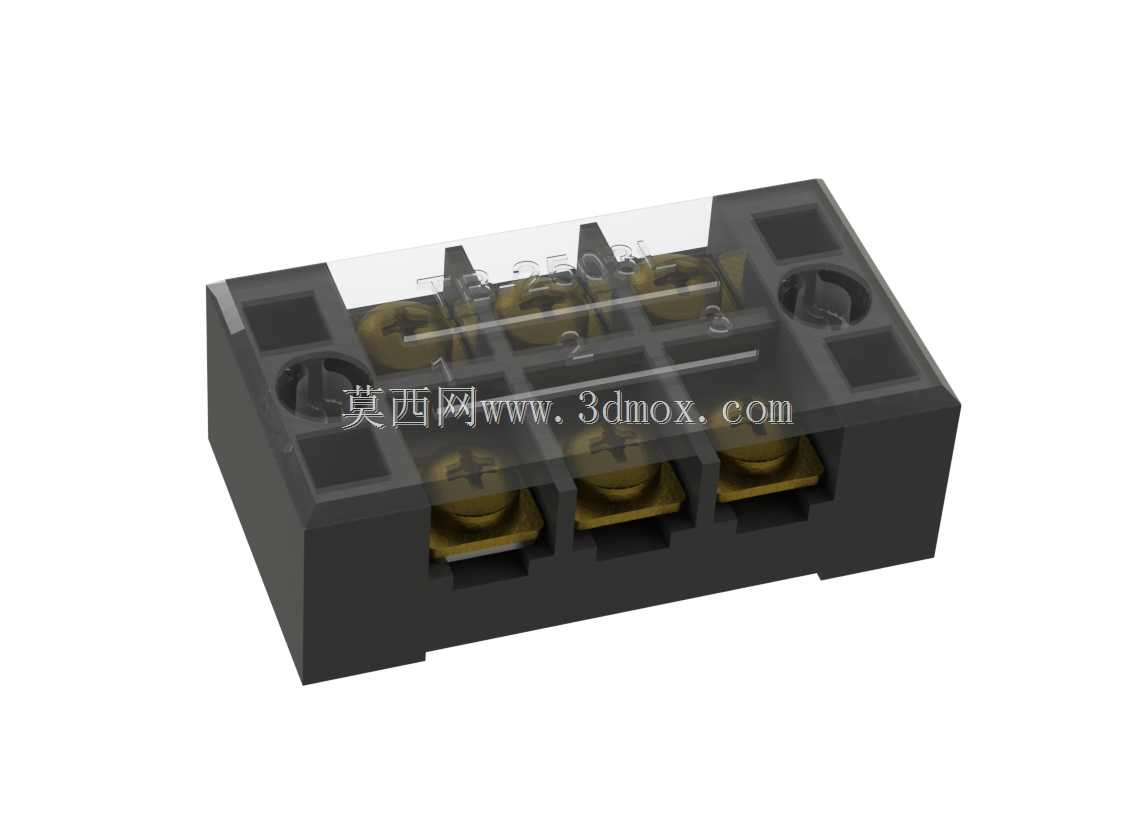

面板安装式三极栅栏接线端子结构

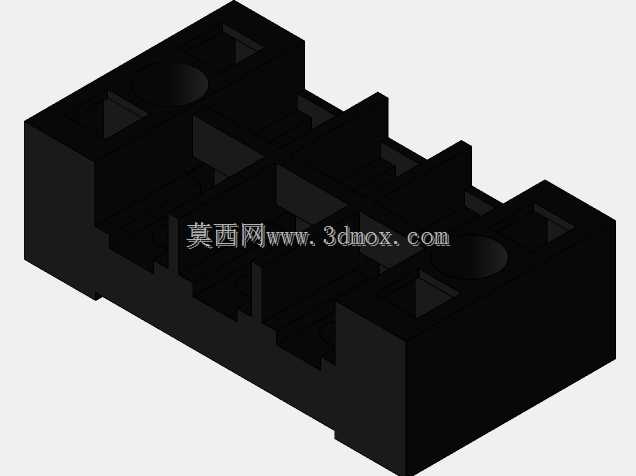

　　在低压电气柜、工业控制设备、小型电源模组的布线环节里，这类栅栏式接线端子是解决多回路导线可靠接驳的常用部件，本次呈现的三极款端子，额定耐压适配600V工况，额定载流对应25A等级，刚好覆盖常规控制回路、小功率动力输出回路的接线需求，不需要额外拼接端子排就能完成三路独立导线的固定与导通。从实际安装场景来看，这款端子采用面板嵌入式安装结构，底座两侧预留了带沉台的固定孔，安装时可以直接卡在预制好的面板开孔位，用两颗螺丝从正面锁紧即可，不需要在面板背部预留额外的螺母操作空间，对于紧凑布局的小型设备外壳来说，能大幅降低布线装配的操作难度，也能避免背部走线时端子突出剐蹭其他内部元件。端子的绝缘基座采用黑色热固性塑料模压成型，材料本身具备良好的耐电弧、耐温特性，长期在-40℃到120℃的工况环境下不会出现形变、绝缘性能下降的问题，基座上的三个极位之间设置了凸起的隔离栅栏，能把相邻的接线螺丝、导线端头完全隔开，哪怕接线时导线铜丝有少量外露，也不会因为振动移位造成极间短路，这一点在多尘、有轻微振动的设备使用场景里尤为重要，能大幅降低线路故障概率。

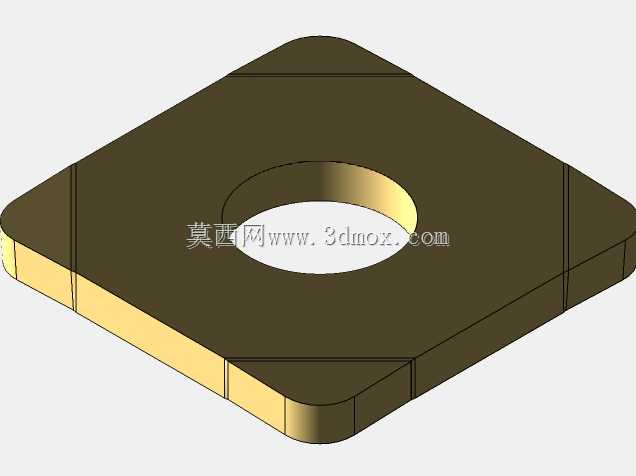

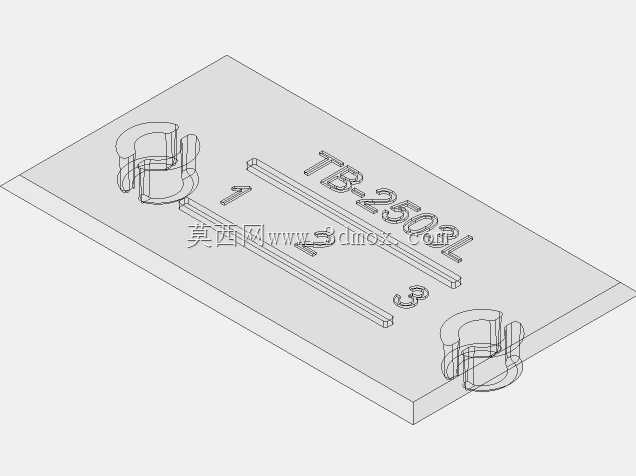

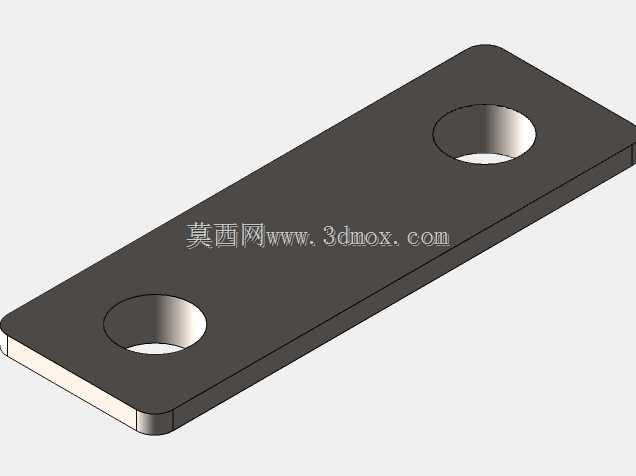

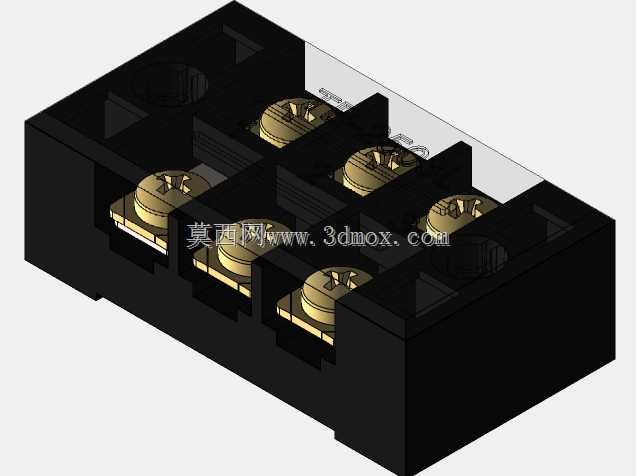

　　每个极位的导电件采用黄铜镀锡工艺加工，压线部位设计成U型托槽结构，导线剥头插入后，拧紧顶部的压线螺丝就能把导线牢牢压在托槽内，相比普通的平板压线结构，U型托槽能包裹住更大面积的导线铜芯，接触电阻更小，大电流通过时不会因为局部发热出现导线氧化、松动的问题，而且托槽边缘做了圆角处理，拧螺丝时不会割伤铜丝，避免多股软线接线时出现散丝、断丝的情况。端子顶部配置了透明的防护盖板，盖板和基座之间通过卡扣结构固定，接线完成后扣上盖板，既能防止日常运维时误碰带电部位造成触电，也能阻挡灰尘、金属碎屑落到接线部位造成短路，透明材质不需要拆开盖板就能直接观察内部接线的松动、氧化情况，日常巡检效率更高。

　　从建模的结构细节来看，这款端子的所有安装尺寸都严格匹配行业通用的安装规范，固定孔的中心距、极位之间的间距、压线螺丝的行程范围都和市面同规格通用件完全一致，做设备结构设计时可以直接调用这个模型完成面板开孔、内部布线空间的校核，不需要反复测绘实物尺寸，能有效缩短电气配套结构的设计周期。在实际选型使用时，这款端子适配的导线范围覆盖0.5mm²到4mm²的单股硬线或者多股软线，不管是设备内部的控制信号接线，还是外部的电源输入接线，都能满足可靠连接的要求，而且基座的外形做了倒角处理，安装时不会划伤面板涂层，整体结构没有多余的突出部位，装在设备面板上外观整洁，也不会勾扯外部的连接线缆。

　　很多刚接触电气结构设计的工程师容易忽略接线端子的安装边界预留，这款模型把端子的整体高度、接线后导线的弯曲预留空间都做了准确还原，在做三维布局时，可以直接参考模型的外轮廓预留操作空间，保证后期装配时螺丝刀能顺利伸到压线螺丝位置，不需要因为空间不足重新调整内部元件布局。另外，端子的导电件和绝缘基座之间采用过盈配合结构，没有额外的固定胶水或者卡扣，长期使用过程中不会因为温度循环变化出现导电件松动移位的问题，哪怕设备存在持续的小幅振动，导电件也能保持稳定的位置，接线的可靠性比普通拼接式端子排更高。
