工业管工厂管道排布系统三维设计

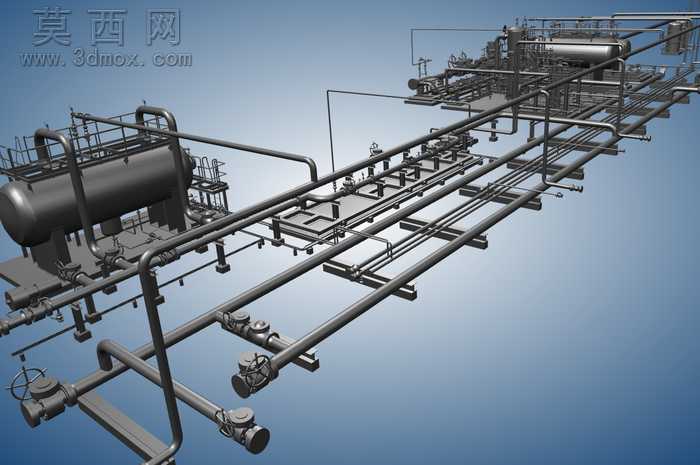

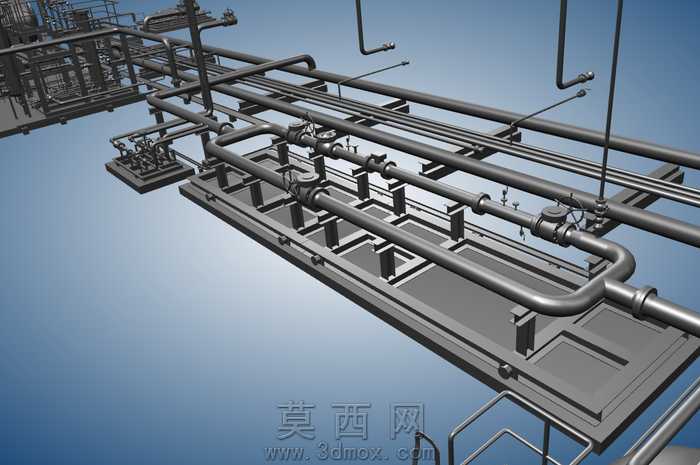

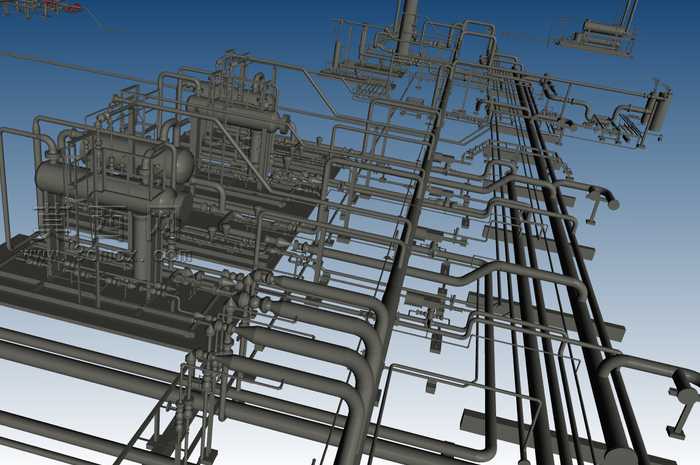

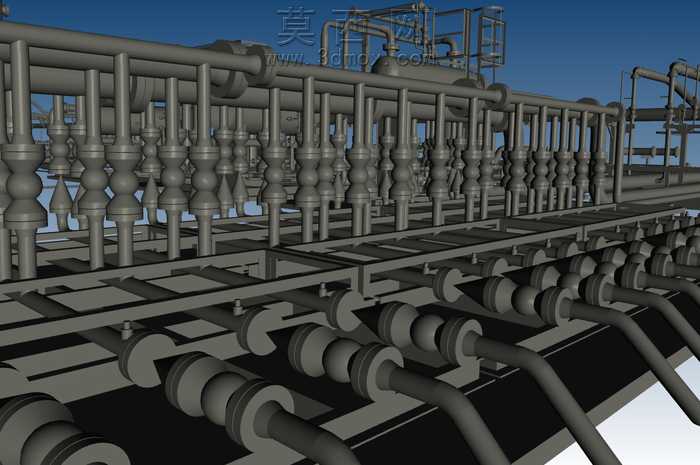

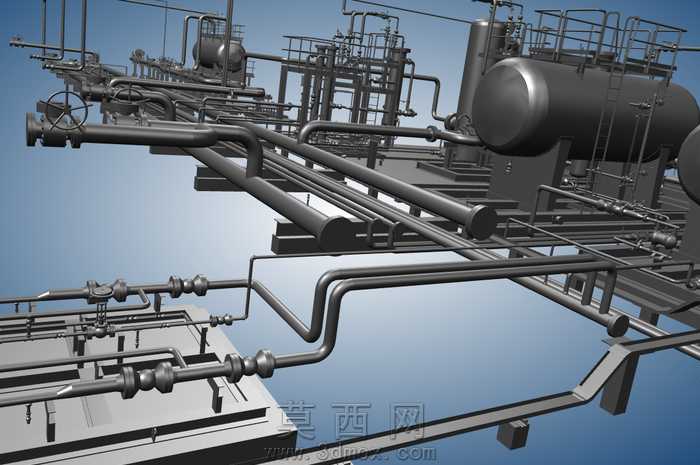

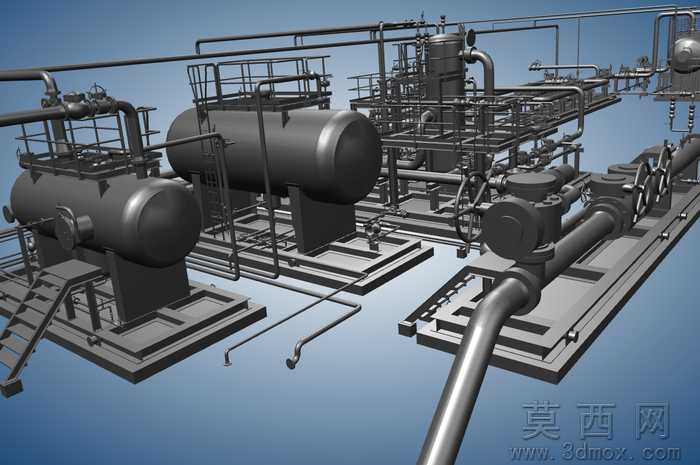

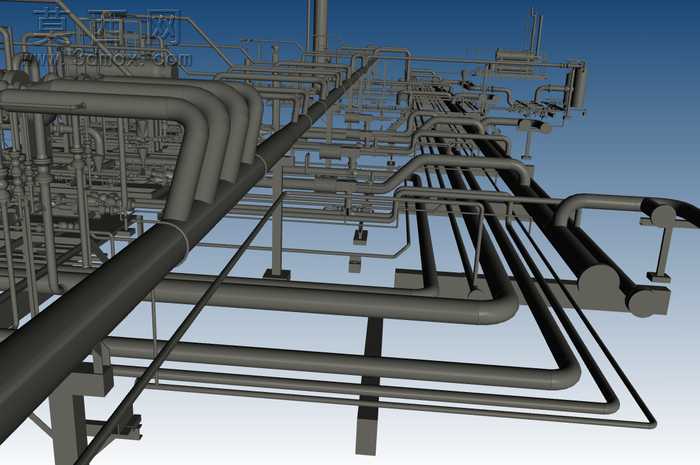

本作品为工业管工厂的管道排布系统三维设计，采用专业三维建模软件完成全流程搭建，整体还原了工业生产场景中管廊区域的管路布设逻辑。建模阶段首先搭建底部支撑框架结构，以等距排布的型钢作为承载基础，精准校准每根横梁与立柱的拼接位置，确保支撑结构的承重合理性，框架连接处的节点细节均做了贴合实际工业安装标准的处理，还原了焊接、螺栓固定的结构特征。管道建模部分按照工艺流向分层布设，上层为主输送干管，采用大管径管材沿管廊纵向延伸，干管下方等距引出分支管路，分支处通过专用变径接头、三通构件完成衔接，每根立管上都设置了符合工业规范的流量调节阀体与视镜结构，阀体的手轮、密封段、连接法兰都做了精细化建模，还原了真实管件的结构比例。管路的弯折处采用标准曲率的弯头构件，避免直角弯折带来的流体阻力问题，所有管道的排布严格遵循工业管线布设的安全间距要求，不同功能管路之间预留了足够的检修操作空间。材质渲染阶段，整体管道与支撑框架采用工业常用的碳钢哑光材质，调整材质的粗糙度与金属度参数，还原金属管材表面轻微的氧化质感与哑光反光效果，背景采用淡蓝色渐变模拟工业厂区的室外天光环境，添加柔和的环境光遮蔽效果，凸显管路之间的层级关系与结构立体感，阴影参数调整为软阴影，避免生硬阴影遮挡管路细节。设计思路上以真实化工厂区管廊的布设规范为核心参考，优先保障管路输送逻辑的合理性，从主管道到分支终端的流向清晰无交叉冲突，支撑结构的位置完全匹配管道的承重点位，避免出现管路悬空、支撑间距过大的不合理设计，整体模型既还原了工业管工厂的真实场景特征，也兼顾了三维展示的视觉清晰度，可用于工业管路布设教学、厂区规划演示等场景。
