透明壳体力机电开关结构设计方案

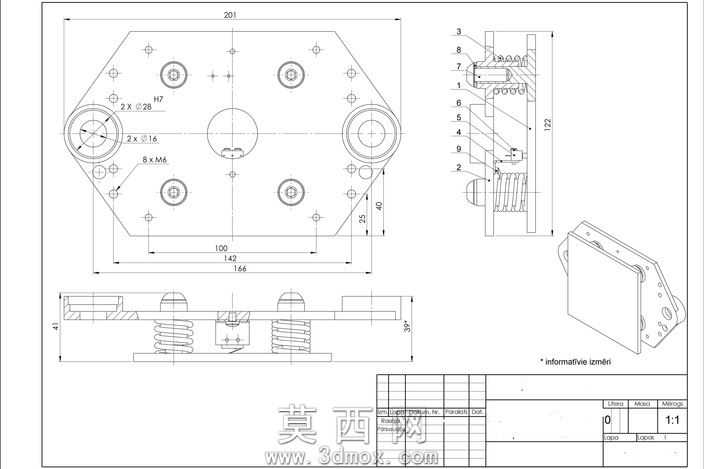

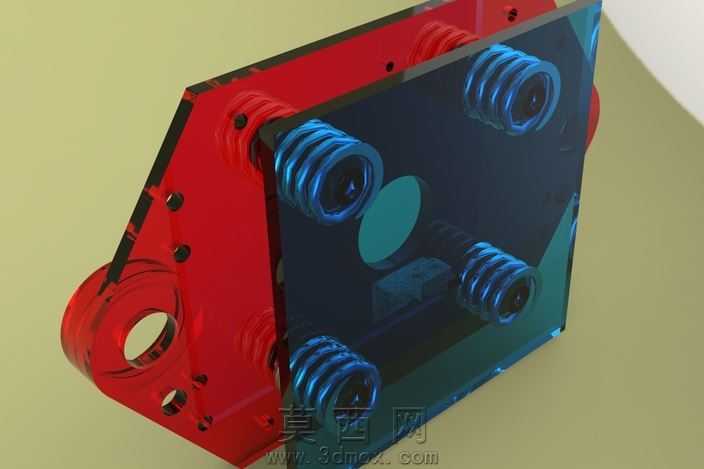

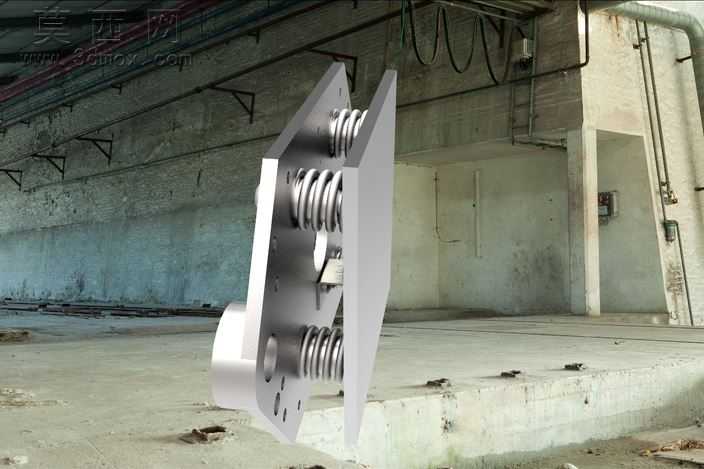

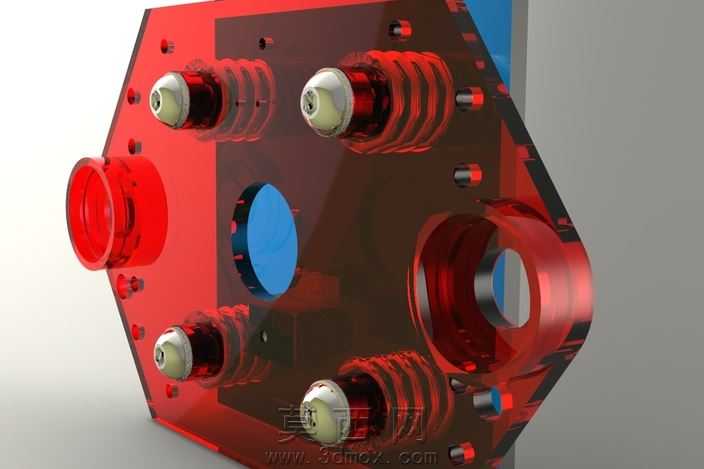

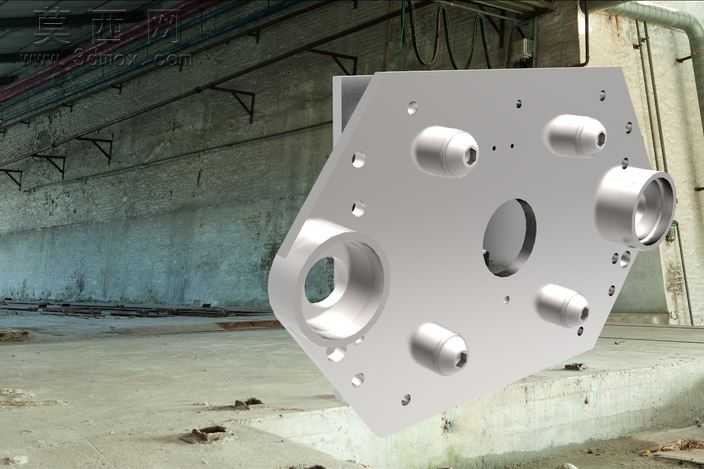

本作品为面向家用场景设计的力机电开关三维模型，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循机械装配的公差配合逻辑，对每一处连接结构都做了干涉检查，确保各部件装配关系合理无错位。模型主体采用多边形切边的板状基座结构，基座材质设置为高透红色聚碳酸酯，渲染阶段调整了材质的折射率、透光率与表面粗糙度参数，既还原出透明工程塑料的通透质感，又能清晰展现内部排布的组件结构，避免全透明材质导致的结构轮廓模糊问题。基座上集成了多组功能组件：四组带金属触头的弹性触发组件沿基座对称排布，每组触发组件都配套设计了红色螺旋状弹性复位结构，建模时对弹簧的螺距、圈数、线径都做了精准参数设置，还原弹性件的力学支撑结构；基座上还设置了两组大尺寸贯通式接线端口，端口边缘做了圆弧倒角处理，既避免装配时割伤线材，也符合电器元件的安全设计规范；中心位置预留了圆形功能安装位，可适配不同规格的功能拓展模块。设计思路围绕2000N力值下的可靠关断需求展开，整体结构布局对称均衡，触发组件的排布位置经过力学受力测算，确保受力时各触点同步触发，不会出现偏载导致的接触不良问题。渲染阶段采用工作室柔光环境，搭配浅灰色背景突出模型主体，通过光影的折射效果凸显透明壳体的材质特性，同时清晰展现内部组件的装配位置与结构形态，金属触头部分设置了哑光金属材质，还原真实电器触点的金属质感，与红色透明基座形成鲜明的视觉对比，让整体结构的层次更加清晰。模型各部件均为可编辑参数化特征，可根据实际应用场景调整基座尺寸、触点数量、接线端口规格，适配不同的家用电器控制需求，结构设计兼顾了力学可靠性、装配便捷性与外观辨识度。
