带翻盖防护结构的外露式电源插座

　　日常做设备外观方案、场景布局建模的时候，经常会遇到需要外露布置电源取电点的场景，比如户外临时作业台、车间墙面明装取电位、阳台露台的明装供电位、老旧工位改造新增的取电点，这类场景如果直接用裸露的插座，很容易因为落灰、溅水、意外磕碰导致接触不良甚至安全隐患，这款带翻盖防护的明装电源插座结构，刚好适配这类不需要拆解内部插套组件、只需要还原外部装配与交互形态的建模需求。

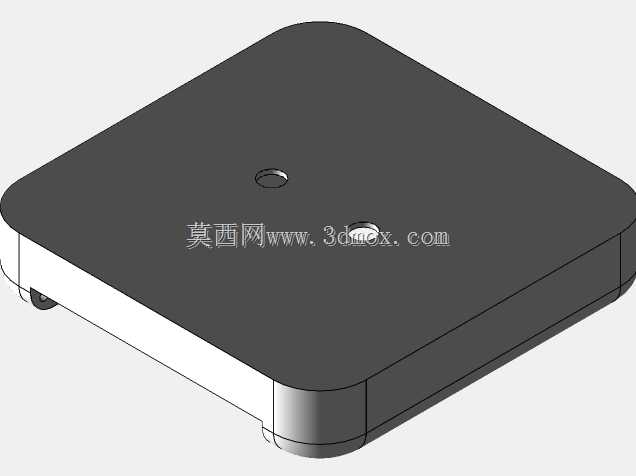

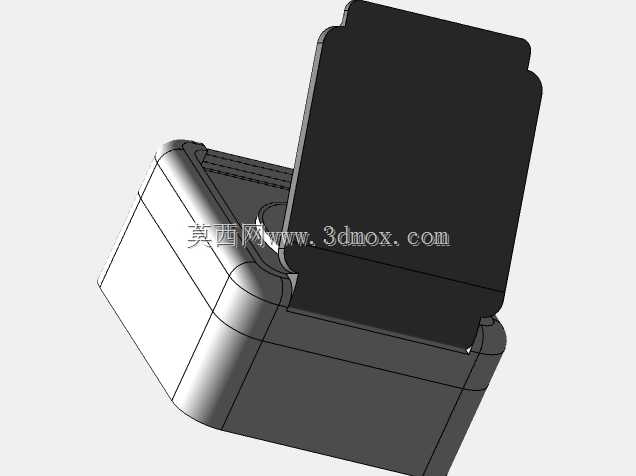

　　从实际使用场景来看，这类明装带盖插座不需要在墙面开深孔预埋底盒，直接通过底座的四个安装孔固定在墙面、设备侧壁、工装台架立面即可，安装边界的容错率很高，底座整体做了圆角过渡，没有尖锐的棱角，就算是人员频繁走动的工位旁安装，也不会因为剐蹭造成磕碰伤害。翻盖和底座之间做了一体的铰接限位结构，翻盖翻开后可以保持在最大开启角度，不会因为插头插入后翻盖回弹挤压插头线身，拔出插头后翻盖可以自然扣合，盖住整个插套区域，阻挡日常的灰尘飞溅、少量的泼水以及杂物落入插孔。

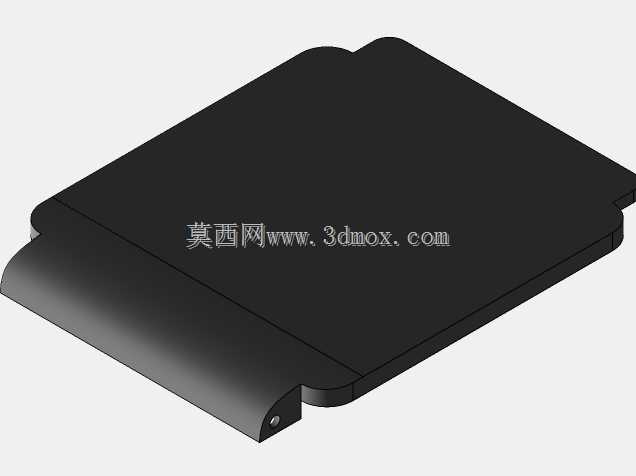

　　设计上这款结构没有做复杂的内部卡扣和插套细节，整体壳体的壁厚保持均匀，拔模角度统一在1.5度，不管是做外观渲染还是3D打印手板验证装配，都不需要额外调整壁厚参数。插套区域的开孔尺寸按照常规国标10A三插+两插的通用尺寸预留，插头插入后的配合间隙控制在0.2mm，既不会因为间隙过大显得松垮，也不会因为间隙过小导致渲染时出现穿模问题。翻盖的边缘做了一圈凸起的密封筋，扣合后刚好和底座的凹槽贴合，虽然没有做防水胶圈的细节，但形态上还原了基础的防泼溅结构逻辑，用在普通室内非高湿场景的外观建模完全足够。

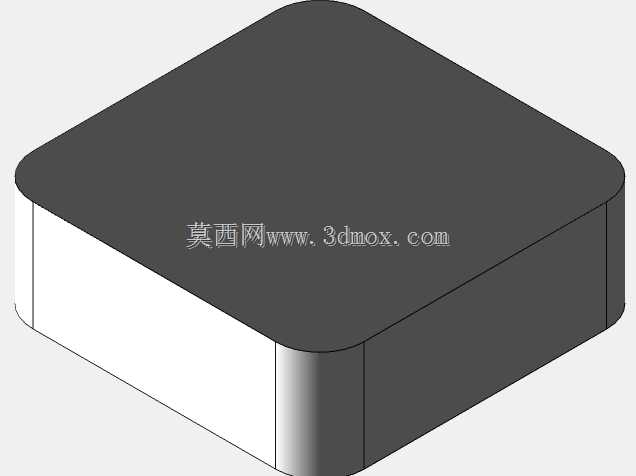

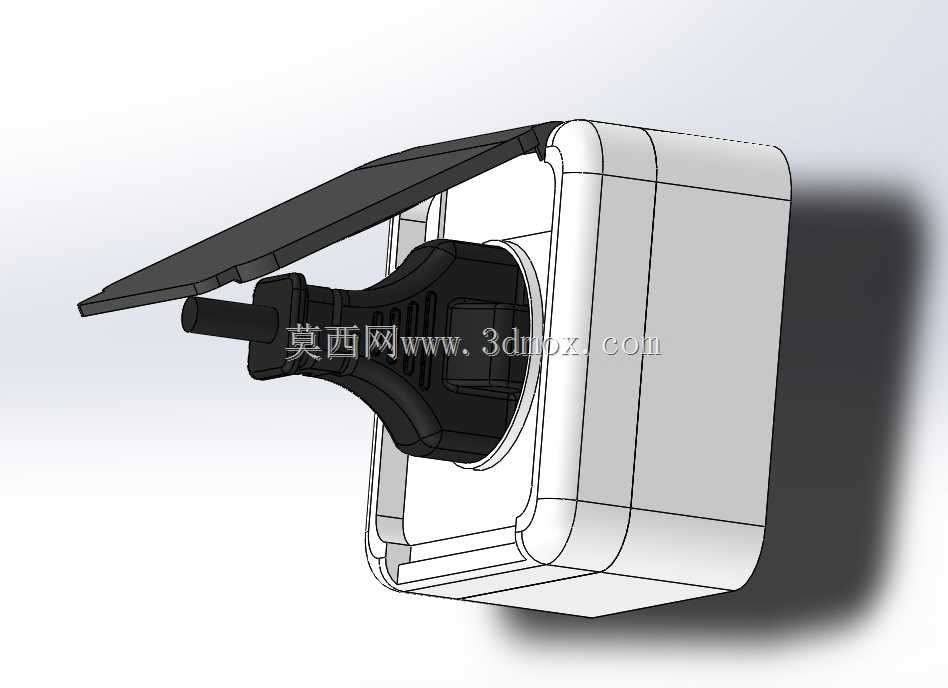

　　尺寸方面，底座整体的长宽控制在80mm见方，突出墙面的厚度为45mm，翻盖完全翻开后向上延伸的高度为65mm，安装孔的孔距为60mm，和常规明装底盒的孔位完全匹配，做场景装配的时候不需要重新调整安装点位的坐标，直接替换原有明装插座的模型即可。插头插入后，插头本体突出翻盖平面的长度为55mm，预留了足够的线身弯曲空间，不会出现线身和翻盖干涉的情况。

　　很多时候做车间布局、家装效果图、设备外观方案的时候，不需要还原插座内部的铜件、接线端子、弹簧等细碎零件，只需要准确还原外部的安装尺寸、交互形态和外观细节，这款简化的外部结构模型刚好匹配这类需求，不需要花时间删减内部零件，直接导入装配体就可以使用，壳体的分模线位置做了0.1mm的凹线细节，渲染的时候可以清晰体现出塑料壳体的拼接质感，翻盖表面做了细微的磨砂纹理处理，和底座的亮面壳体形成材质对比，渲染出来的真实感更强。

　　在做产线工位建模的时候，这类明装插座通常布置在工位立柱的1.2米高度位置，刚好是人员抬手插拔插头的舒适高度，翻盖的扣合力度做了适中的阻尼感模拟，不会因为轻微的震动就自行翻开，也不需要太大力气就能掀开，符合日常使用的交互逻辑。底座的进线孔预留了底部和背部两个方向的开孔，可以根据布线方向选择是走墙面暗线还是走明装线槽，适配不同的布线场景，不需要额外修改模型的开孔位置。
