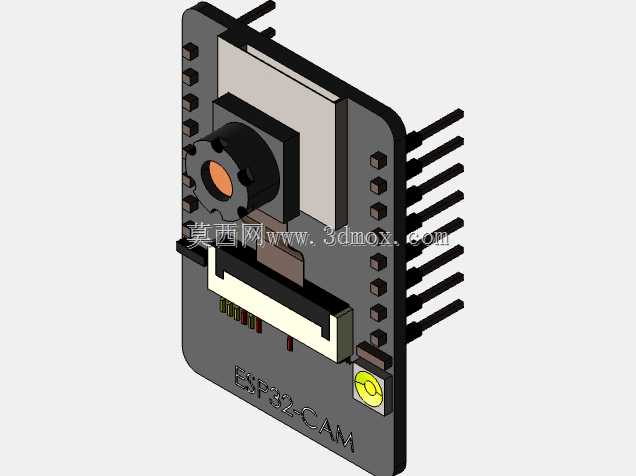

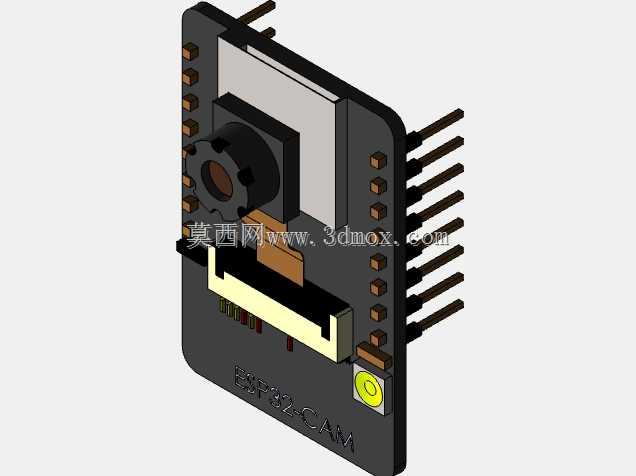

这款ESP32-CAM模块的三维结构设计,完全围绕嵌入式视觉采集终端的实际落地需求展开,在做结构建模之前,首先要梳理清楚这类模块的核心应用场景——它常被嵌入到小型物联网采集节点、智能门禁的人脸采集端、农业大棚的远程图像监测点位、老旧设备的可视化改造加装件里,这些场景对模块的安装空间、引脚干涉、接插兼容性都有很具体的要求,建模时不能只做外观复刻,必须把实际装配的边界条件全部考虑进去。
从功能特性对应的结构设计来看,模块板载的OV系列摄像头镜头座是整个结构的高度最高点,建模时特意预留了镜头调焦的旋转空间,镜头座周边没有设置过高的结构遮挡,方便后期组装时手动调整焦距,不需要额外拆卸周边配件。板边的排针布局严格按照实际硬件的引脚定义排布,每根排针的伸出长度、焊盘位置都和实物一致,排针与板边的距离预留了2.54mm标准接插件的插拔空间,不会出现接插件插装时和板身其他元件干涉的问题。板载的WiFi天线区域做了净空处理的结构示意,建模时没有在天线覆盖区域添加多余的结构特征,避免后期做整机装配时金属件遮挡天线影响信号传输。
设计思路上没有做多余的装饰性结构,完全还原硬件本身的功能性布局:板身的复位按键位置做了凸起的特征标识,按键的按压行程空间预留充足,组装后不会出现按键被外壳卡住无法触发的问题;底部的ESP32-CAM丝印位置对应板身的核心主控区域,建模时主控芯片的高度做了准确还原,方便后期设计配套外壳时预留芯片的散热空间,不会出现外壳压到芯片表面导致焊接应力的问题。摄像头的FPC排线座位置做了准确的结构还原,排线插入后的弯折半径预留了足够空间,避免排线折损导致的接触不良问题。
外形尺寸与安装边界方面,整个模块的板身轮廓严格按照实际PCB尺寸绘制,长宽尺寸控制在常规小型嵌入式模块的适配范围内,板身四个角的安装孔位位置、孔径都和实物一致,可以直接配合M2规格的铜柱做层叠安装,适配堆叠式的硬件组装方案。排针的排布方向同时兼容直插和侧插两种安装方式,建模时把排针的两种安装姿态对应的空间占用都做了校核,不管是垂直插装到底板上,还是侧装到狭窄的设备侧壁位置,都不会和周边的其他元件产生空间冲突。模块的整体高度从PCB底面到镜头最高点的尺寸做了精准控制,适配大部分小型智能硬件的内部安装空间,不需要对设备外壳做大规模的切削改造就能直接装入。
从实际工程选型的角度看,这个三维模型可以直接用于配套外壳的结构设计、整机装配的干涉检查、安装支架的适配开发,不需要再反复核对实物尺寸做调整。建模时把所有元件的高度差都做了准确还原,包括板载的电容、电阻、指示灯这些小元件的位置和高度都没有省略,做装配仿真时可以直接检查到所有可能的干涉点,避免后期开模或者3D打印外壳后出现装不上的问题。对于做嵌入式设备开发、物联网终端改造、小型视觉采集节点设计的工程师来说,这个模型可以直接导入到装配环境里做布局规划,省去了手动测绘模块尺寸的时间,也能避免手动测绘带来的尺寸误差导致的装配问题。
- 上一篇:Arduino开源控制板三维结构设计
- 下一篇:轴向引线色环碳膜电阻三维结构
- 全部评论(0)
- 模板大小: 5.48 MB
- 售价:5金币
- 下载次数: 771
- 系统要求: SOLIDWORKS,STEP / IGES
- 软件分类: 通用机械零部件
