Arduino开源控制板三维结构设计

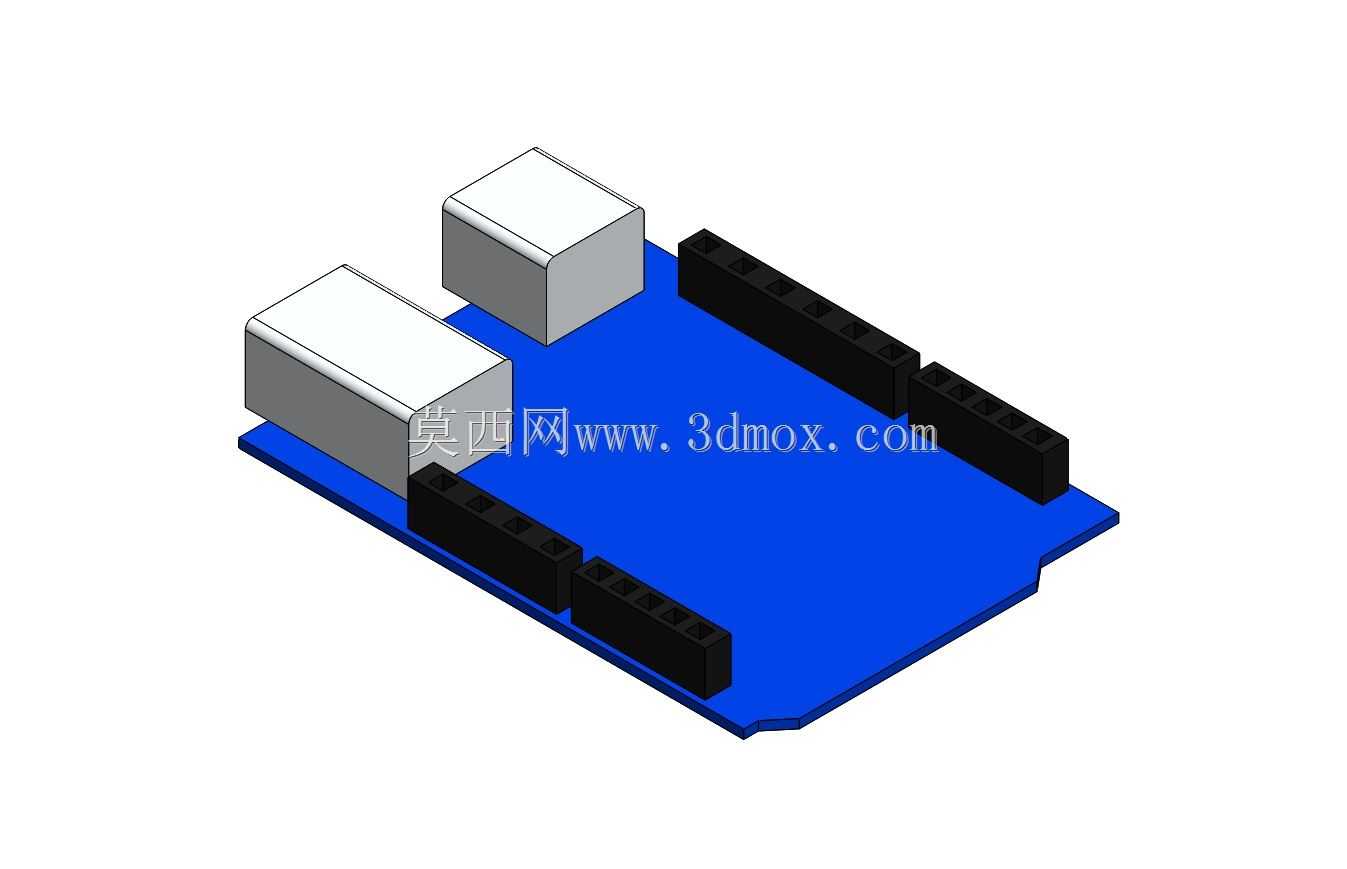

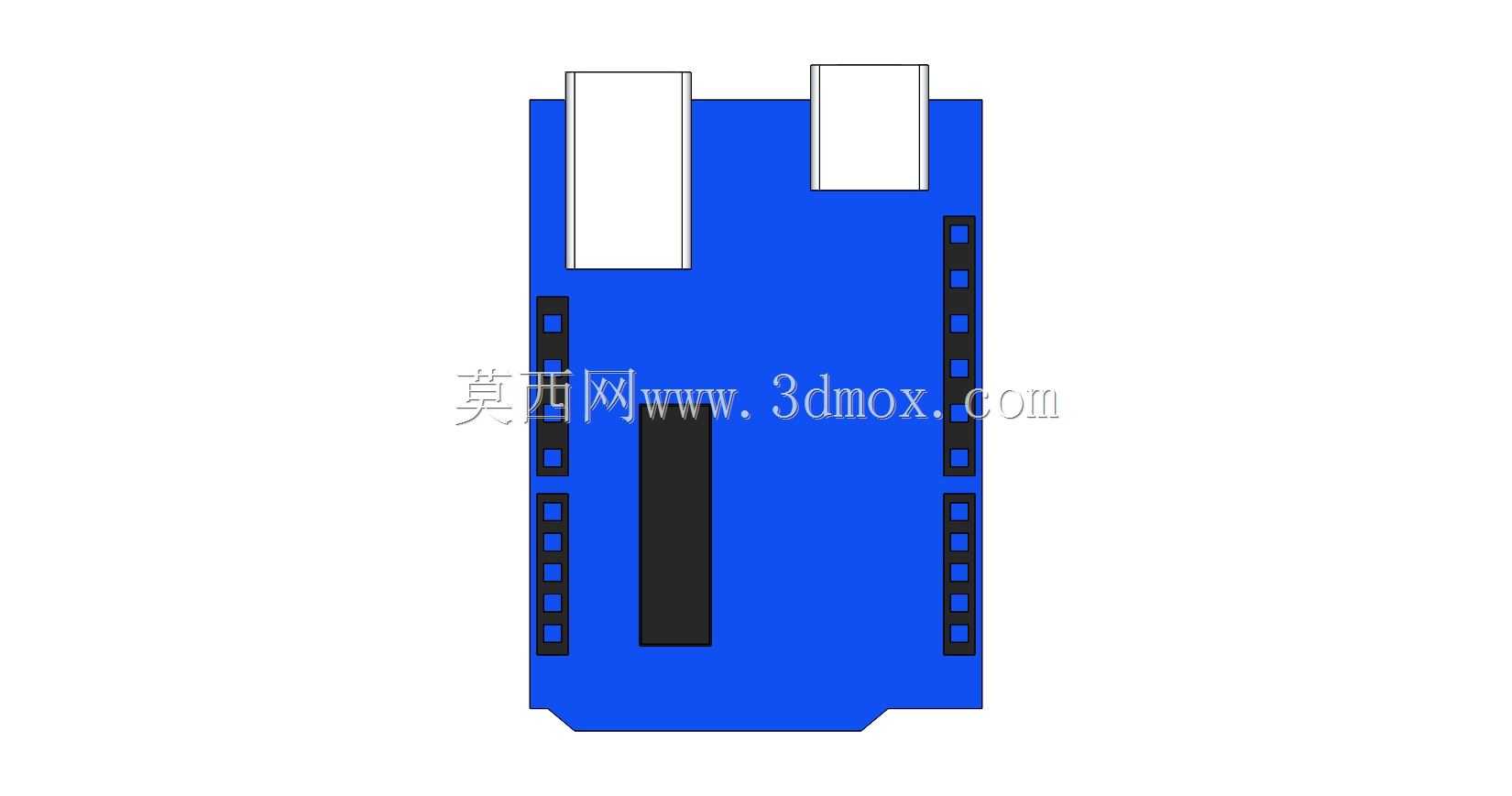

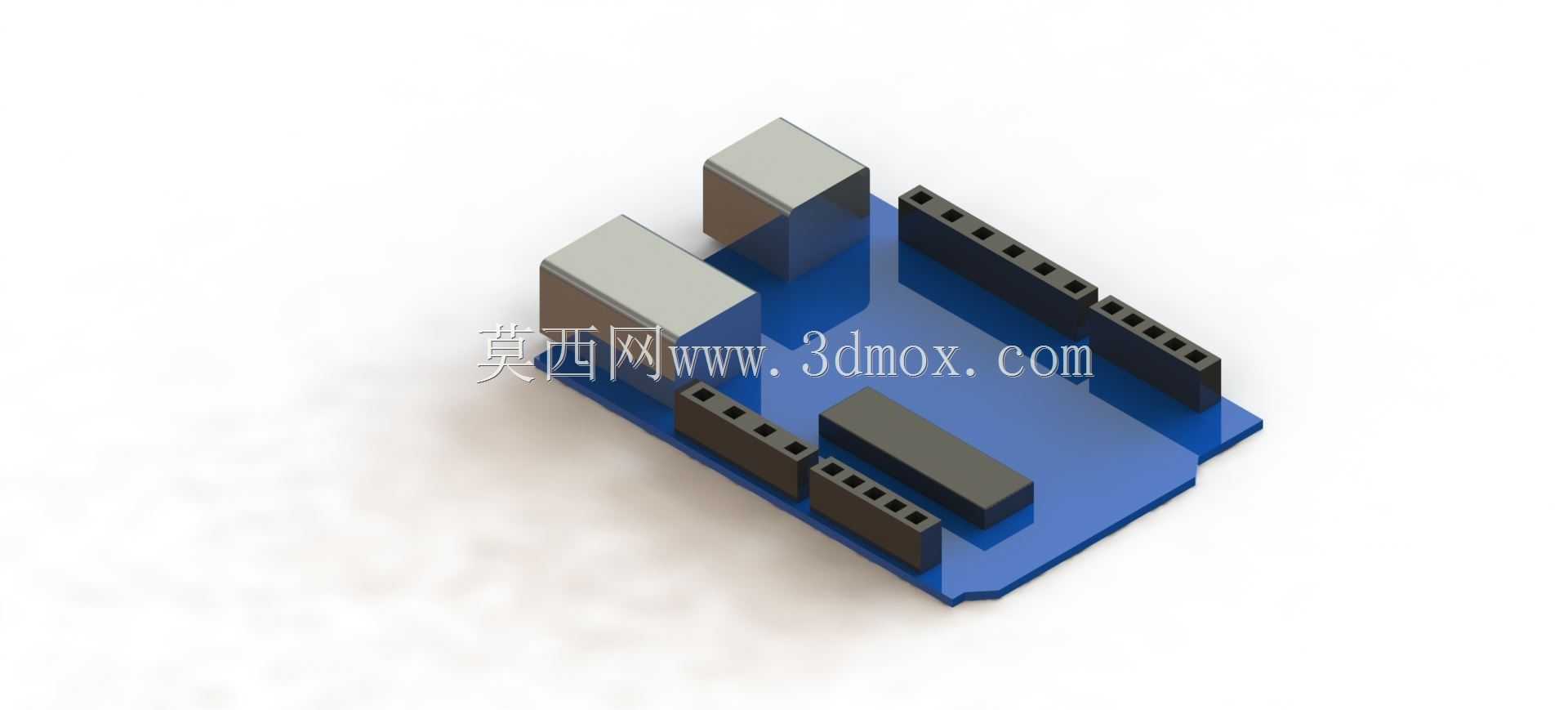

　　在嵌入式开发、小型智能设备原型搭建、教学实验平台搭建的场景中，这类开源控制板是核心的硬件载体，承担着信号采集、逻辑运算、指令输出的核心作用，不管是学生做课程设计、创客做创意作品原型，还是工业现场做小型设备的简易控制改造，都能见到这类控制板的身影。从结构设计的角度来看，这块控制板的三维建模完全还原了实物的安装边界与接口布局，板体主体采用蓝色PCB基材的视觉表现，板上的元件布局完全遵循实际量产版本的排布：板载的两组黑色排母分别布置在板体的两侧长边位置，排针的孔位间距严格按照标准2.54mm排距设计，能够直接兼容市面上通用的杜邦线、扩展模块插接，不需要额外做转接结构。板体上的三个凸起模块分别对应电源接口、USB通信接口以及主控制芯片的封装位置，每个元件的高度都做了1:1的还原，在做整机结构装配的时候，可以直接通过这个三维模型核对外壳的内部避让空间，避免出现外壳干涉接口、压碰板载元件的问题。

　　做这类控制板的三维建模时，首先要确认的是板体的外形轮廓尺寸，标准版型的控制板长宽尺寸有固定的安装孔位，四个角的安装孔孔径适配M3螺丝，孔位的中心距完全匹配通用的亚克力固定底座、金属安装支架的开孔尺寸，在做设备集成的时候，可以直接调用这个模型完成安装位的排布，不需要反复测量实物尺寸。板上的排母高度做了精准的还原，排母顶部距离PCB板面的高度控制在8.5mm左右，在设计上层扩展板的时候，可以直接参考这个高度预留堆叠间隙，避免上下层板出现元件碰撞的问题。板体上的长条形电源接口、矩形复位按键的位置也完全和实物对齐，在做设备面板开孔的时候，可以直接从模型上提取接口的轮廓线，导出二维图后就能用于面板的激光切割或者数控加工，减少实物测绘的误差。

　　从实际使用的角度来说，这个三维模型可以用于多个场景：在做教学演示装置的时候，可以把模型导入到装配体中，和传感器模块、执行器模块完成整体的装配校验，确认所有接线的走线路径不会和机械结构产生干涉；在做定制化外壳设计的时候，可以直接基于板体的外形生成外壳的内腔结构，预留出接口的开窗位置，保证外壳打印或者机加工完成后可以直接把控制板装入，不需要二次修模；在做生产线的小型检测工装设计时，也可以调用这个模型完成工装夹具的定位设计，保证控制板在工装上的定位精度，方便完成烧录、功能检测等工序。

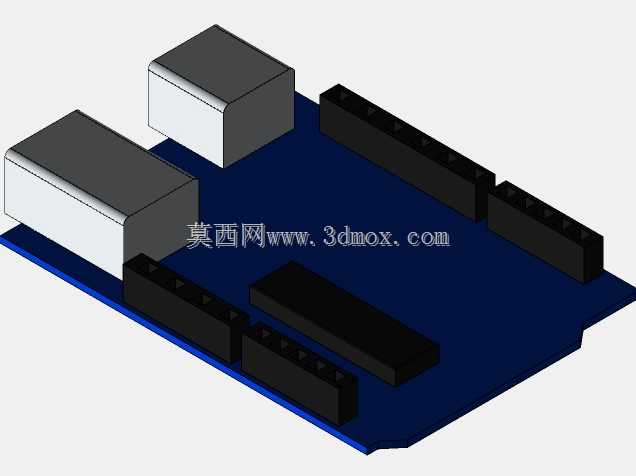

　　建模过程中对板载元件的细节做了充分的还原，每个排母的针脚凹槽、芯片封装的倒角、USB接口的金属外壳轮廓都做了写实处理，不是简单的方块堆叠，在做产品渲染展示、结构爆炸图制作的时候，可以直接使用这个模型输出高质量的展示图，不需要额外做细节修补。板体的边缘做了圆角处理，和实际PCB的铣边工艺效果一致，安装孔的位置做了沉台的示意，对应实际安装时铜柱的避让空间，在装配的时候可以直观看到螺丝、铜柱的安装位置，避免出现装配顺序错误的问题。对于结构工程师来说，这类标准化的开源硬件三维模型可以大幅减少重复建模的工作量，在做原型设备开发的时候，只需要把精力放在定制化的机械结构部分，通用的控制板部分直接调用成熟模型即可，有效缩短项目的开发周期，同时也能避免因为自行建模尺寸不准导致的装配返工问题。
