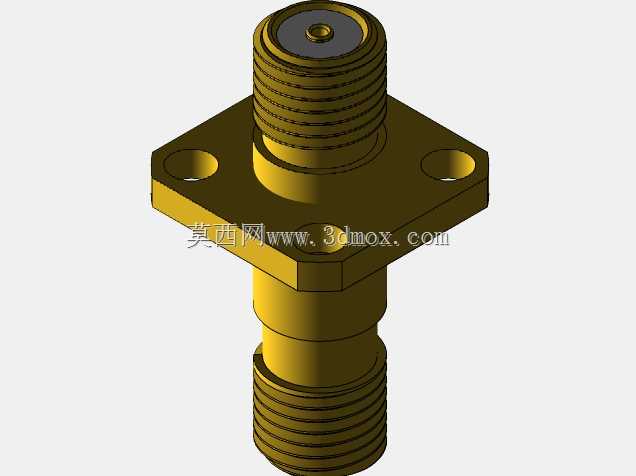

SMA母头4孔法兰射频同轴适配连接结构

　　在射频通讯、微波测试、信号传输设备的内部布线与面板接口布局场景中，这类两端均为SMA母头的4孔法兰适配结构是极为常用的转接部件，很多刚接触射频结构设计的工程师容易忽略这类转接件的安装边界细节，导致后期面板装配时出现干涉、信号对接不到位的问题。从实际使用场景来看，这类适配件主要用于设备金属面板的穿墙安装场景，一端接入设备内部的同轴电缆链路，另一端外露在设备面板外侧，供外部测试线缆、天线组件对接，4孔法兰的安装形式相比单孔螺纹固定的SMA接头，抗扭转性能更强，在需要频繁插拔测试线缆的测试类设备、户外通讯基站设备上，能有效避免接头随线缆扭转出现松动、信号接触不良的问题。

　　从功能特性上看，两端SMA母头的内孔尺寸、内导体伸出长度均严格遵循SMA接口的通用公差要求，内导体采用插针适配的标准结构，对接公头时的插入力、保持力都控制在常规射频接头的标准范围内，能保证DC到18GHz频段内的信号传输阻抗稳定，不会因为转接结构出现明显的信号驻波比异常。中间的法兰盘为正方形结构，四个安装孔对称分布在法兰盘四角，安装孔的孔径适配常用的M2.5或者M3面板固定螺丝，安装时可以从面板外侧穿入螺丝，从设备内部锁紧，也可以反向从内部穿入螺丝在外侧锁紧，适配不同设备的面板装配工艺。

　　设计这类结构的时候，首先要明确两端接头的同轴度公差，因为SMA接头本身对同轴度要求很高，如果两端母头的轴心偏差超过0.1mm，对接时就会出现内导体单边接触，严重影响高频信号的传输性能，建模时需要以法兰盘的安装基准面为定位基准，分别约束两端外螺纹段、内导体安装孔的同轴度，保证整体回转体结构的轴心重合。其次要注意法兰盘与两端接头衔接位置的退刀结构，实际加工时这类黄铜材质的接头都是采用走心机车削加工，衔接位置如果直接做直角过渡，车削加工时容易出现应力集中，后期装配受力时也容易在衔接位置出现断裂，所以在法兰盘上下端面与外螺纹段的衔接处，都要做微小的圆角过渡，同时要控制圆角的尺寸，不能因为圆角过大导致法兰盘与面板贴合时出现缝隙，影响屏蔽性能。

　　安装边界方面，法兰盘的正方形边长要匹配面板上的开孔尺寸，一般面板上需要开一个略大于接头外螺纹外径的中心过孔，同时在对应四个安装孔的位置打螺丝过孔，法兰盘贴合面板的一面要保证平面度，安装后法兰盘与金属面板完全贴合，既能起到固定作用，也能实现接头与设备面板的接地连通，提升整体的电磁屏蔽效果。两端外螺纹段的长度需要根据面板厚度、内部线缆的弯曲半径来确定，外侧的外螺纹段长度要足够拧上SMA接头的锁紧螺母，同时预留足够的对接长度，保证外部公头插入后能完全啮合；内侧的外螺纹段长度要考虑内部线缆的焊接空间，不能因为螺纹段过短导致线缆焊接后内导体受力，也不能过长占用设备内部的布线空间。

　　实际选型建模时还要注意，这类适配件的主体材质一般为黄铜，表面做镀金处理，提升导电性能与防氧化能力，内导体采用铍铜材质，保证多次插拔后的弹性接触性能，建模时不需要把表面镀层的厚度单独建模，只需要在尺寸标注时注明镀层要求即可。另外，四个安装孔的中心距要严格遵循标准SMA法兰接头的安装尺寸，不能随意更改孔位，否则会出现和标准面板开孔不匹配的问题，很多新手工程师在做自定义面板时容易随意调整孔位，导致后期采购的标准接头无法安装，反而增加了加工成本。在射频链路的结构布局中，这类法兰适配件的安装位置要尽量远离设备内部的强干扰源，比如开关电源、变压器等部件，同时接头内侧连接的同轴电缆要预留足够的弯曲半径，避免电缆过度弯折导致信号衰减异常。
