工业设备用蘑菇头急停按钮结构设计

　　在工业生产现场的各类设备操作回路中，急停按钮是触发频次不高但安全优先级最高的手动控制元件，这套蘑菇头式急停结构的设计，完全围绕设备安全操作的实际工况展开，没有多余的装饰性结构，每一处几何特征都对应实际使用与装配的需求。从实际应用场景来看，这类急停按钮广泛覆盖生产线操作台、大型机床操作面板、自动化输送线沿线急停点位、起重设备操作盒等场景，所有需要操作人员在突发状况下能够快速触发设备停机的位置，都会配置同类型的控制元件，其核心作用是在设备出现异常动作、人员误入危险区域、工艺参数超阈值等紧急状况下，无需经过复杂的操作菜单或者多步确认，直接通过拍压动作切断设备的动力回路或者安全回路，让设备快速进入安全停止状态，避免安全事故扩大。

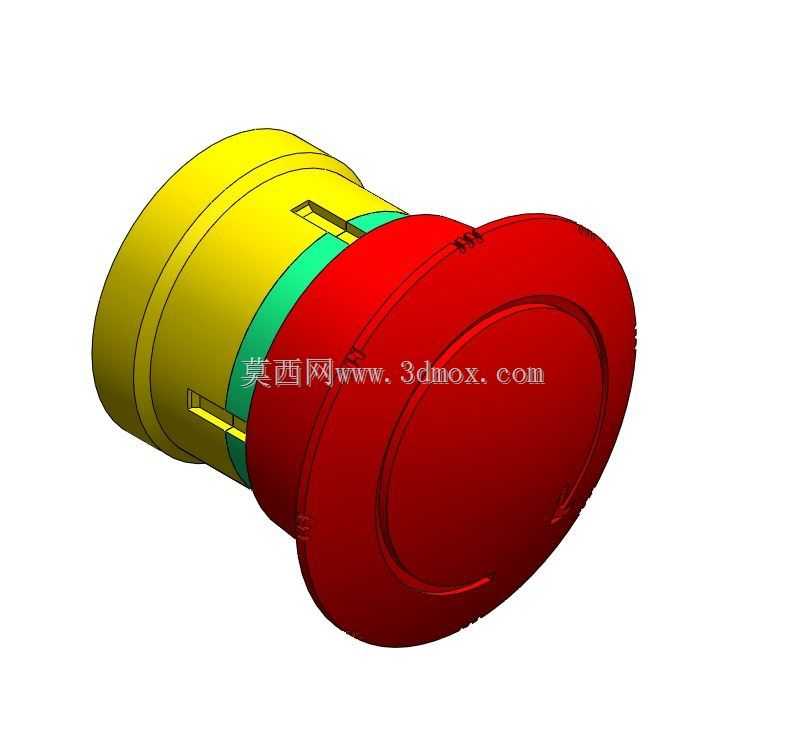

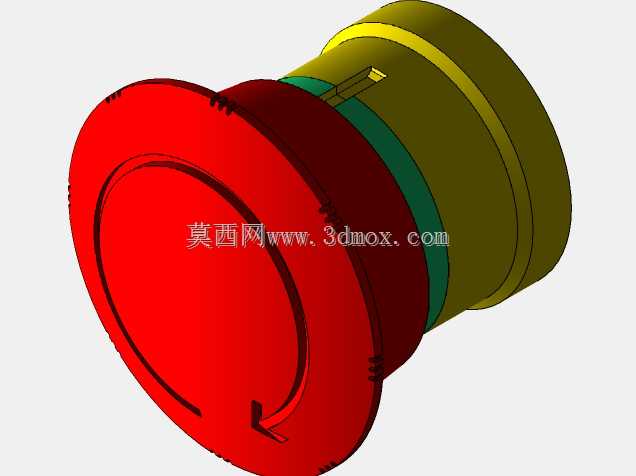

　　从功能特性来看，这款急停采用大直径红色蘑菇头操作端，操作面的直径远大于普通复位按钮，操作人员不需要精准对准按钮中心，哪怕是视线受影响、手部带防护手套的状态下，只要拍打到操作面的任意区域，都能可靠触发按钮动作，操作面做了平缓的圆弧过渡，没有尖锐棱角，拍压时不会对操作人员的手部造成额外伤害。按钮的触发行程经过合理匹配，既不会因为行程过短导致日常擦拭、轻微误碰就触发停机造成生产中断，也不会因为行程过长导致紧急状况下需要施加过大的力、拍压到位后无法及时触发信号。按钮主体的黄色基座部分，设置了对称的弹性卡扣结构，这是针对面板嵌入式安装设计的快装结构，安装时不需要额外加装螺母固定，只需要在设备面板上开出对应直径的安装孔，将按钮从面板正面推入，卡扣就会自动卡在面板背面，配合基座上的绿色密封胶圈，能够在面板安装位置实现可靠的防尘防水效果，适配车间多粉尘、偶尔有切削液飞溅的工况。

　　从设计思路上，整个模型的结构拆分完全匹配实际零件的加工与装配逻辑，蘑菇头操作帽与内部的推杆采用分体式设计，操作帽选用耐冲击的工程塑料材质，日常频繁拍压不会出现开裂，推杆部分采用刚性更好的材质，保证动作传递的可靠性，不会因为长期使用出现形变导致动作卡滞。基座部分的卡扣做了倾斜的导向面，安装时推入的阻力更小，卡扣背面的限位面做了加厚处理，长期使用不会出现卡扣断裂导致按钮从面板脱落的问题。安装边界方面，这款按钮适配行业通用的标准面板开孔尺寸，基座的插入长度经过控制，不会因为后部长度过长挤占面板后方的布线空间，按钮后部预留的接线端子位置，能够兼容常规的快插接线端子与螺丝压接端子，接线完成后不需要额外调整走线位置，就能适配大部分标准操作盒的内部空间。在实际选型搭配时，这类按钮通常会配套一常开一常闭的触点模块，常闭触点接入设备安全回路，常开触点可接入状态指示灯回路，触发时同步点亮急停状态提示，方便故障排查时快速定位触发的急停点位。整个结构的建模过程严格遵循对称原则，所有配合面的公差预留都匹配塑料件与五金件的实际装配公差，不会出现建模时尺寸匹配、实际生产装配干涉的问题，按钮的旋转复位结构也做了对应特征，触发后顺时针旋转蘑菇头即可复位，复位的行程与卡扣手感都和实际工业产品的操作逻辑一致，能够直接用于设备操作面板的装配干涉校验、操作工位的人机工程仿真，也可以作为电气控制柜三维布线时的占位模型使用。
