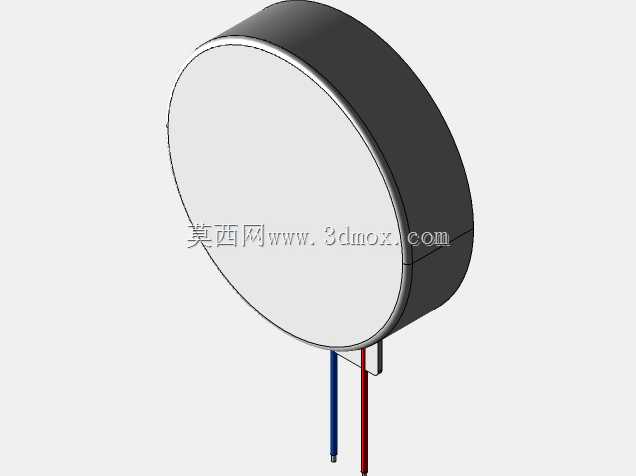

这款直径10mm的微型振动驱动单元,是针对穿戴式触觉反馈场景开发的执行器件,在做结构适配前首先要明确其安装边界:整体为扁平圆柱构型,主体圆柱外径控制在10mm,轴向厚度仅3mm,从圆柱端面引出两根红、蓝供电引线,引线出线位置位于圆柱侧壁靠近端面的边缘,出线处做了局部应力释放结构,避免装配拉扯导致内部绕组断线。做结构堆叠时要注意,主体圆柱的安装避让区需要预留直径10.5mm、深度3.2mm的圆形沉槽,沉槽边缘不能有锐边,防止刮破器件外层的绝缘包覆层;引线出线方向需要预留至少5mm的走线空间,不能强行弯折引线靠近根部的位置,弯折半径不能小于1mm,否则长期振动工况下容易出现引线疲劳断裂。
从实际应用场景来看,这类微型振动驱动单元最常出现在智能穿戴设备的触觉反馈链路里,比如智能手环的消息提醒振感、VR触觉手柄的触感模拟、便携医疗设备的操作反馈触发,甚至是小型触控面板的按键振感模拟都能用到。和常规的柱状振动马达不同,这款扁平构型的器件专门针对薄型化设备做了结构优化,偏心振子完全集成在圆柱壳体内部,没有外凸的转动部件,装配时不需要额外给振子预留单独的转动避让空间,只要保证壳体安装位的尺寸公差在±0.1mm以内,就能避免振子转动时蹭到周边结构件产生异音。
设计这款器件的三维模型时,首先要还原其内部偏心振子的配重平衡关系:壳体内部的偏心块采用半圆柱构型,转动时的偏心距直接决定振动力矩大小,建模时要保证偏心块的质心位置和电机输出轴的偏心距符合实际器件的参数,不能随意简化偏心块的形状,否则后续做整机振动仿真时,得到的振感传递数据会和实际情况出现较大偏差。壳体部分采用薄壁拉伸结构,壁厚均匀控制在0.2mm,建模时要注意壳体和端盖的配合止口尺寸,止口的配合公差选H7/h6的间隙配合,既保证装配时能顺利压合,又不会出现过大的配合间隙导致壳体内部进入异物。
实际选型适配时,要注意这款驱动单元的供电引线极性,红色引线接正压、蓝色引线接负压时,振子的转动方向为设计预设方向,反接虽然也能转动,但长期反接运行会导致内部电刷磨损加快,缩短器件使用寿命。安装固定方式优先采用背胶粘接,在圆柱壳体的非出线端面贴0.1mm厚的双面泡棉胶,既能把器件固定在安装沉槽内,泡棉层还能起到一定的隔振作用,避免振动直接传递到设备外壳产生不必要的共振异音;如果是可靠性要求更高的工业类穿戴设备,也可以在沉槽边缘点少量UV胶固定,点胶位置要避开引线出线处,防止胶液渗入引线根部固化后,引线失去柔性缓冲,振动时出现断线问题。
做整机结构的振动传递路径设计时,要把器件的安装位置尽量靠近需要传递振感的接触区域,比如VR手柄的握持面内侧、智能手环的腕带贴合面位置,缩短振动传递的路径长度,减少振感在结构件中的损耗,保证用户能感知到清晰的振感反馈。同时要注意,安装位周边的结构件不能做太薄的悬臂结构,否则振动时悬臂结构会产生额外的谐振,导致振感发散,出现模糊的嗡嗡异音,影响触觉反馈的精准度。建模过程中还要还原器件外层的绝缘包覆层,这层0.05mm厚的绝缘层虽然很薄,但在做安规距离校验时是重要的绝缘结构,不能忽略这部分的尺寸,否则计算得到的带电体到外壳的爬电距离会比实际值偏小,导致安规设计出现漏洞。
